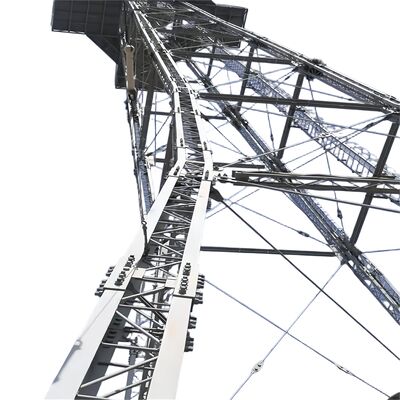

Menara Baja Sudut 4 Kaki yang dibangun dari baja dengan baut, mur, dan ring yang memenuhi standar DIN 7990 dan ISO 6507 1 untuk keamanan dan perakitan

JIAYAO CO.,LID

Apa itu tower baja kisi sudut berkaki 4?

Menara baja kisi sudut berkaki 4 adalah struktur baja berdiri bebas berkekuatan tinggi yang dirancang untuk mendukung infrastruktur penting. Dicirikan oleh kerangka empat kaki berbasis persegi dan sambungan kisi silang, ia berfungsi sebagai tulang punggung yang andal untuk komunikasi, transmisi daya, dan aplikasi industri lainnya di seluruh dunia. Tidak seperti menara yang ditopang yang mengandalkan kabel eksternal untuk stabilitas, desain yang berdiri sendiri ini berdiri secara independen, membuatnya dapat beradaptasi dengan berbagai lingkungan mulai dari daerah perkotaan hingga daerah terpencil.

Deskripsi Produk

Detail Pengemasan:Menara telekomunikasi akan dibundel dengan pengikat Galvanis sesuai persyaratan klien.

Kirim:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin

Anggota menara: Satu menara baja dipisahkan menjadi beberapa bundel.

Baut: Kantong Pacrum.lon atau baja

Apa struktur lattcie dari menara baja sudut berkaki 4?

Struktur kisi dari menara baja sudut berkaki 4 adalah kerangka seperti rangka silang yang menghubungkan empat kaki baja sudut vertikal menara’. Terdiri dari anggota baja yang saling berhubungan (biasanya baja sudut atau batang kisi), ia membentuk pola seperti jaring yang mendistribusikan beban—termasuk berat menara’ sendiri, berat peralatan, angin, gaya seismik, dan beban es—secara merata di keempat kaki. Struktur ini terintegrasi di seluruh tinggi menara’, melengkapi desain meruncing menara’ (lebih lebar di bagian bawah, lebih sempit di bagian atas) untuk meningkatkan integritas dan stabilitas struktural. Konfigurasi kisi menyeimbangkan kekuatan tinggi dengan kinerja ringan, meminimalkan penggunaan material sekaligus memaksimalkan kapasitas penahan beban dan ketahanan terhadap kondisi lingkungan ekstrem. Ini juga memfasilitasi aliran udara, mengurangi hambatan angin dan lebih meningkatkan stabilitas keseluruhan menara’.

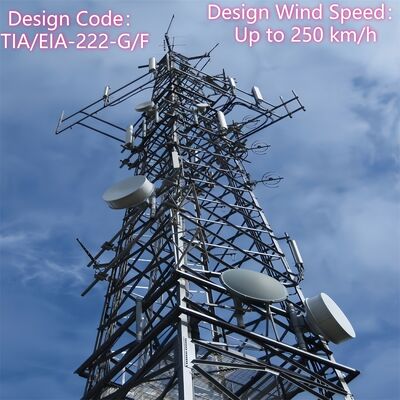

Bagaimana cara memasang piringan MW pada menara baja sudut berkaki 4?​

Memasang piringan microwave (MW) pada menara baja sudut berkaki 4 mengikuti proses yang sistematis dan sesuai dengan keselamatan:

1. Persiapan Pra-pemasangan: Verifikasi kapasitas penahan beban menara’ untuk memastikan dapat menopang berat piringan MW’ (termasuk piringan, braket pemasangan, dan perangkat keras terkait). Periksa apakah desain menara’ sesuai dengan standar yang relevan (misalnya, TIA/EIA-222-G/F) untuk pemasangan peralatan.
2. Pemasangan Braket: Pasang braket antena/microwave khusus (disediakan dengan menara atau dibuat khusus) ke titik pemasangan yang telah ditentukan sebelumnya pada badan menara’ atau platform peralatan. Braket ini diamankan menggunakan baut berkekuatan tinggi (sesuai dengan ISO 898 kelas 6.8/8.8) untuk memastikan sambungan yang kuat ke struktur kisi atau kaki menara.
3. Pengangkatan dan Penempatan Piringan: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat piringan MW ke ketinggian target (biasanya pada bagian atas menara atau platform peralatan khusus). Pastikan piringan sejajar dengan jalur komunikasi point-to-point yang dimaksudkan (sesuaikan untuk azimut dan elevasi sesuai kebutuhan).
4. Mengamankan Piringan: Pasang piringan MW ke braket yang telah dipasang sebelumnya menggunakan perangkat keras yang kompatibel, kencangkan baut ke torsi yang ditentukan dengan alat yang dikalibrasi. Pastikan piringan rata dan stabil, tanpa goyangan atau gerakan.
5. Perutean dan Integrasi Kabel: Rute kabel sinyal piringan’ melalui baki kabel terintegrasi menara’ untuk melindunginya dari kerusakan lingkungan. Hubungkan kabel ke peralatan yang sesuai (misalnya, pemancar/penerima) di dasar menara atau platform perantara, memastikan isolasi dan tahan air yang tepat.
6. Inspeksi Akhir: Lakukan pemeriksaan visual untuk mengonfirmasi piringan terpasang dengan aman, braket utuh, dan kabel tertata dengan benar. Uji transmisi sinyal piringan’ untuk memverifikasi penyelarasan dan fungsionalitas, mematuhi protokol keselamatan selama proses.

Apa struktur utama dari menara baja sudut berkaki 4?

Struktur utama dari menara baja sudut berkaki 4 adalah kerangka yang berdiri sendiri yang dirancang untuk stabilitas dan penahan beban, yang terdiri dari tiga komponen inti:

• Empat Kaki Baja Sudut Vertikal: Elemen penahan beban utama, terbuat dari baja struktural berkualitas tinggi (misalnya, Q235B, Q345B, Q420; sesuai dengan ASTM A36/A572) dan diatur dalam konfigurasi dasar persegi. Kaki-kaki ini mentransfer total berat menara’ (termasuk peralatan dan beban lingkungan) ke fondasi.
• Sambungan Rangka Kisi: Anggota baja silang (baja sudut atau batang kisi) yang menghubungkan keempat kaki secara horizontal dan diagonal. Sistem rangka ini mendistribusikan beban secara merata di seluruh struktur, meningkatkan kekakuan, dan menahan gaya lateral (angin, aktivitas seismik), membentuk pola kisi karakteristik menara’.
• Desain Rangka Meruncing: Menara menyempit secara bertahap dari dasar ke atas (lebih lebar di bagian bawah, lebih sempit di bagian atas), mengoptimalkan integritas struktural dengan memusatkan material di mana beban paling berat (di dasar) dan mengurangi hambatan angin di elevasi yang lebih tinggi.

Elemen struktural tambahan (misalnya, platform peralatan, tangga pendakian, dan baki kabel) diintegrasikan ke dalam kerangka utama untuk mendukung fungsionalitas praktis, tetapi empat kaki vertikal dan sambungan rangka kisi membentuk tulang punggung struktural menara’.

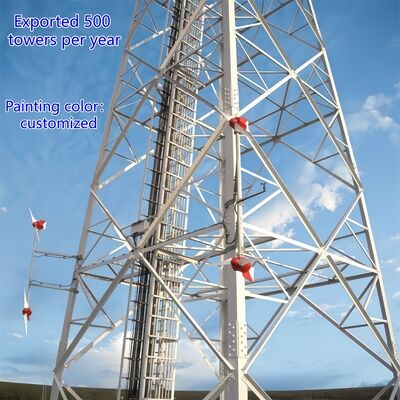

Platform, tangga menara baja sudut berkaki 4

A. Platform

• Tujuan: Berfungsi sebagai ruang kerja yang ditinggikan dan stabil untuk memasang, memelihara, atau memeriksa peralatan (misalnya, piringan MW, antena 5G, perangkat pengawasan) dan komponen menara. Ini juga menyediakan titik istirahat yang aman bagi pekerja selama pendakian.
• Fitur Desain: Biasanya terbuat dari baja galvanis (sesuai dengan ASTM A123/ISO 1461 untuk ketahanan korosi) dan diintegrasikan ke dalam struktur kisi menara’ pada ketinggian tertentu. Platform dapat mencakup pagar pengaman, permukaan anti selip, dan pintu masuk untuk memastikan keselamatan pekerja. Mereka direkayasa untuk menopang berat pekerja, alat, dan peralatan, selaras dengan kapasitas penahan beban keseluruhan menara’.
• Kustomisasi: Dapat ditambahkan pada beberapa ketinggian berdasarkan kebutuhan proyek (misalnya, di dekat titik pemasangan antena atau di tengah menara untuk pemeliharaan).

B. Tangga

• Tujuan: Sistem akses keselamatan khusus yang memungkinkan pekerja memanjat menara untuk mencapai platform, peralatan, atau bagian atas untuk pemasangan, inspeksi, atau perbaikan.
• Fitur Desain: Terbuat dari baja galvanis untuk daya tahan dan ketahanan korosi, dengan anak tangga yang berjarak merata (sesuai standar keselamatan industri) untuk pendakian yang nyaman. Fitur keselamatan utama termasuk pegangan tangan, sistem penahan jatuh (misalnya, pemandu kabel untuk sabuk pengaman), dan terkadang kandang untuk mencegah jatuh. Tangga dipasang secara vertikal ke kaki menara’ atau rangka kisi, memastikan jalur yang aman dan stabil.
• Kepatuhan: Dirancang sejalan dengan peraturan keselamatan dan standar industri (misalnya, TIA/EIA-222-G/F), memprioritaskan perlindungan pekerja selama akses vertikal.

Bersama-sama, platform dan tangga meningkatkan kegunaan menara’ dengan memungkinkan akses yang aman dan efisien ke peralatan dan komponen di ketinggian, mendukung operasi dan pemeliharaan yang berkelanjutan.

​

Pengujian menara baja sudut galvanisasi

Galvanisasi adalah perawatan permukaan penting untuk menara baja kisi sudut berkaki 4, memberikan ketahanan korosi jangka panjang untuk menahan kondisi luar ruangan yang keras dan memperpanjang masa pakai menara’ hingga lebih dari 20 tahun. Di bawah ini adalah ikhtisar sederhana dari pengujian galvanisasinya:

1. Tujuan Pengujian Inti

• Pastikan ketebalan lapisan yang cukup untuk perlindungan korosi yang tahan lama.
• Verifikasi keseragaman lapisan seng dan daya rekat yang kuat (mencegah pengelupasan/pengelupasan).
• Periksa tidak ada cacat kritis (misalnya, baja telanjang, retakan, lubang).
• Mematuhi standar internasional (ASTM A123, ISO 1461).

2. Metode Pengujian Utama (Dilakukan pasca-pabrik dan pasca-pemasangan)

• Ketebalan Lapisan: Gunakan pengukur ketebalan magnetik (non-destruktif) atau mikrometer (hanya sampel destruktif); minimal 85–120 μm (lebih tebal untuk lingkungan yang keras).
• Adhesi: Uji tekuk (180°), uji palu, atau uji gores silang pisau—tidak ada pelepasan lapisan yang diizinkan.
• Inspeksi Visual: Periksa baja telanjang, retakan, penumpukan seng yang tidak rata, atau kontaminasi; penyimpangan kecil dapat diterima jika tidak berdampak.
• Ketahanan Korosi: Uji semprotan garam (ASTM B117/ISO 9227) selama 100–500 jam (tahan karat merah); paparan lapangan jangka panjang opsional.
• Analisis Kimia Opsional: AAS/XRF untuk mengonfirmasi ≥98% kemurnian seng dan mendeteksi kotoran.

3. Standar Kepatuhan

Patuhi ASTM (A123, B117, A572), ISO (1461, 9227, 898), kode desain menara (TIA/EIA-222-G/F), dan peraturan setempat.

4. Pemeriksaan Tempat Pasca-Pemasangan

• Ukur ulang ketebalan pada sambungan kritis.
• Periksa kerusakan (goresan, penyok) dan perbaiki dengan cat kaya seng jika perlu.
• Verifikasi integritas lapisan pada lubang baut dan area yang sering aus.

Pengujian ini memastikan keandalan lapisan galvanis’, mendukung kinerja menara’ dalam aplikasi infrastruktur.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Pengemasan & Pengiriman

Sertifikat

​Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Jenis produk & keunggulan yang disesuaikan

Menara Pendukung Diri Sendiri 
Menara pendukung diri sendiri biasanya adalah menara 3 kaki atau 4 kaki, dan bahannya adalah pipa baja atau baja sudut. Sedangkan untuk sambungannya, menara tubular dihubungkan dengan flensa, dan menara baja sudut dihubungkan dengan mur dan baut. 
Fitur: 
1. Koefisien kecil dari beban angin, ketahanan angin yang kuat. 
2. Hemat sumber daya lahan, lokasi yang nyaman. 
Transportasi dan pemasangan yang mudah. 

Menara Baja Pipa
Menara tabung mengacu pada struktur baja bertingkat tinggi yang berdiri sendiri dengan kolom menara yang terbuat dari pipa baja dan bagian badan menara dalam bentuk segitiga. Ciri-ciri utamanya adalah bahwa tiga kolom menara tabung terbuat dari pipa baja dan bagian badan menara berbentuk segitiga, yang merupakan struktur baja bertingkat tinggi yang berbeda dari baja sudut.

Menara Monopole

Menara monopole, adalah jenis yang umum digunakan, dengan penampilan yang indah, meliputi area kecil seluas 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi. Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut berkekuatan tinggi atau tumpang tindih (sambungan slip). Ia memiliki karakteristik pemasangan yang mudah dan dapat beradaptasi dengan berbagai lokasi lapangan yang rumit.

Menara Guyed 
Menara guyed memiliki penampilan baru, dan karakteristik terbesarnya diperkuat dengan menggunakan kawat guy baja. Menara guyed adalah jenis menara komunikasi yang umum yang ekonomis dan praktis. Lebih ringan dan lebih murah daripada yang lain. Sangat cocok untuk wilayah geografis yang luas. 

Menara Penjaga
Menara pengawas adalah bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitar dan memainkan peran penting di berbagai bidang. Desainnya menekankan harmoni dan kesatuan dengan lingkungan alam, dan gaya arsitekturnya biasanya dikoordinasikan dengan lingkungan sekitar. Menara pengamatan biasanya terdiri dari badan menara, platform, menara, dan tangga, dengan struktur yang ringkas dan tahan lama.

Menara Pohon Kamuflase
Menara Pohon Kamuflase juga merupakan jenis pohon artifisial dari menara pohon Bionik, pada dasarnya seperti yang asli, ditambah desain yang cermat, ketika ditempatkan di antara pohon-pohon asli di area wisata, taman dan alun-alun, itu akan menjadi bagian dari alam. 
Fitur: 
1. Struktur yang indah dan penampilan yang cantik. 
2. Stabilitas struktural yang kuat dan umur kerja yang panjang. 
3. Area kecil yang mencakup dan efek ekonomi yang besar.
