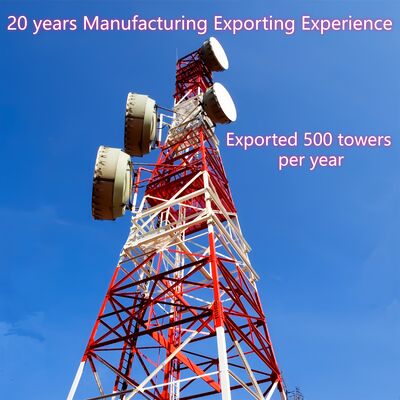

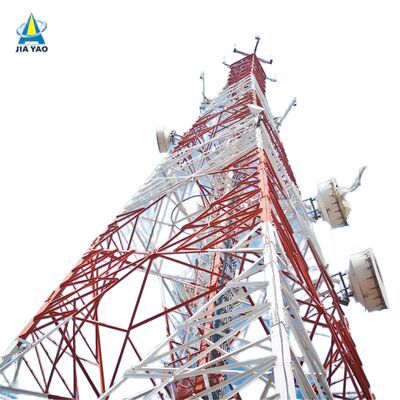

Menara Baja Angular Berkaki 4 yang dirancang untuk memenuhi standar ANSI TIA dan EN yang menawarkan dukungan untuk proyek infrastruktur telekomunikasi dan listrik

JIAYAO CO.,LID

Deskripsi Produk

Rincian kemasan:Menara telekomunikasi akan dibundel dengan tali galvanis sesuai dengan kebutuhan klien.

Pengiriman:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin

Anggota menara:Satu menara baja dipisahkan menjadi beberapa bundel.

Bolt:Tas atau baja Pacrum.lon

Kami mengkhususkan diri dalam merancang dan memproduksi menara baja khusus untuk aplikasi telekomunikasi, pemantauan, pengamatan, dan keamanan.Di bawah ini adalah informasi produk rinci:

Apa struktur latcie dari menara baja sudut 4 kaki?

Struktur kisi dari menara baja sudut 4 kaki adalah kerangka silang, seperti truss yang menghubungkan empat kaki baja sudut vertikal menara.Terdiri dari komponen baja yang saling terhubung (biasanya baja sudut atau batang kisi), ia membentuk pola seperti jaring yang mendistribusikan beban termasuk berat menara sendiri, berat peralatan, angin, kekuatan seismik, dan beban es secara merata di semua empat kaki.Struktur ini terintegrasi di seluruh ketinggian menara, melengkapi desain menara yang kerucut (lebih lebar di dasar, lebih sempit di bagian atas) untuk meningkatkan integritas dan stabilitas struktural.Konfigurasi kisi menyeimbangkan kekuatan tinggi dengan kinerja ringan, meminimalkan penggunaan bahan sambil memaksimalkan kapasitas beban dan ketahanan terhadap kondisi lingkungan yang ekstrim.mengurangi resistensi angin dan meningkatkan stabilitas keseluruhan menara.

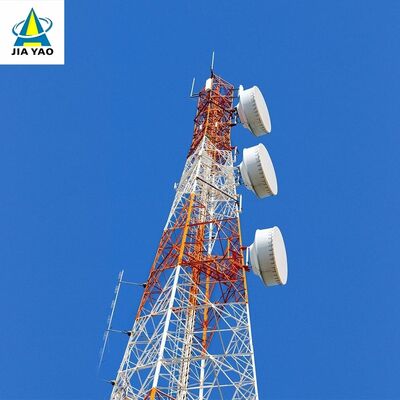

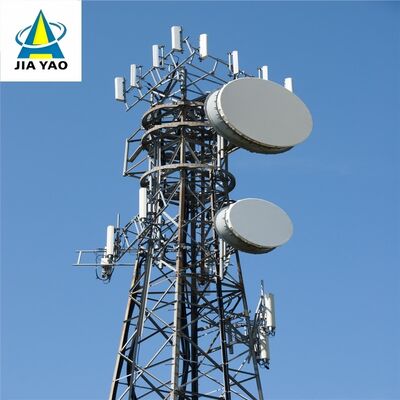

Bagaimana cara memasang piring MW di menara baja sudut 4 kaki?Aku tidak tahu.

Menginstal piring gelombang mikro (MW) pada menara baja sudut berkaki empat mengikuti proses yang sistematis dan sesuai dengan keamanan:

1. Persiapan pra-instalasi: Memverifikasi kapasitas bantalan menara untuk memastikan dapat mendukung berat piring MW (termasuk piring, bracket pemasangan, dan perangkat keras terkait).Periksa bahwa desain menara sesuai dengan standar yang relevan (e.g., TIA/EIA-222-G/F) untuk pemasangan peralatan.
2. Pemasangan Bracket: Pasang antena khusus / bracket gelombang mikro (disediakan dengan menara atau dibuat khusus) ke titik pemasangan yang telah ditentukan sebelumnya pada tubuh menara atau platform peralatan.Bracket ini diamankan dengan menggunakan baut kekuatan tinggi (sesuai dengan ISO 898 kelas 6.8/8.8) untuk memastikan koneksi yang kuat ke struktur kisi atau kaki menara.
3. Angkat Piring dan Posisinya: Gunakan derek atau peralatan angkat khusus untuk mengangkat piring MW ke ketinggian target (biasanya di bagian atas menara atau platform peralatan khusus).Pastikan piring sejajar dengan jalur komunikasi titik-ke-titik yang dimaksud (sesuaikan untuk azimuth dan ketinggian sesuai kebutuhan).
4. Mengamankan Piring: Pasang piring MW ke bracket yang sudah dipasang menggunakan perangkat keras yang kompatibel, mengencangkan baut ke torsi yang ditentukan dengan alat yang dikalibrasi.tanpa goyah atau gerakan.
5. Routing dan Integrasi Kabel: Jalankan kabel sinyal piring melalui baki kabel terintegrasi menara untuk melindunginya dari kerusakan lingkungan.pemancar/penerima) di pangkalan menara atau platform perantara, memastikan isolasi dan waterproofing yang tepat.
6. Pemeriksaan Akhir: Melakukan pemeriksaan visual untuk memastikan piring dipasang dengan aman, bracket utuh, dan kabel diatur dengan benar.Mematuhi protokol keselamatan sepanjang proses.

Apa struktur utama dari menara baja sudut 4 kaki?

Struktur utama dari menara baja sudut 4 kaki adalah rangka yang mendukung diri sendiri yang dirancang untuk stabilitas dan beban, yang terdiri dari tiga komponen inti:

• Empat kaki baja sudut vertikal: Unsur bantalan utama, terbuat dari baja struktural berkualitas tinggi (misalnya, Q235B, Q345B, Q420; sesuai dengan ASTM A36/A572) dan diatur dalam konfigurasi dasar persegi.Kaki ini mentransfer total berat menara (termasuk peralatan dan beban lingkungan) ke fondasi.
• Koneksi Truss kisi: Bagian baja silang (baja sudut atau batang kisi) yang menghubungkan empat kaki secara horizontal dan diagonal.dan menahan kekuatan lateral (angin, aktivitas seismik), membentuk pola kisi khas menara.
• Desain Kerangka Kerucut: Menara menyempit secara bertahap dari dasar ke atas (lebih lebar di bagian bawah, lebih sempit di bagian atas),mengoptimalkan integritas struktural dengan memusatkan bahan di tempat beban paling berat (di dasar) dan mengurangi ketahanan angin di ketinggian yang lebih tinggi.

Elemen struktural tambahan (misalnya, platform peralatan, tangga pendakian, dan baki kabel) diintegrasikan ke dalam kerangka utama untuk mendukung fungsi praktis,tapi empat kaki vertikal dan sambungan kisi-kisi rangka membentuk tulang punggung struktural menara.

Platform, tangga dari menara baja sudut 4 kaki

A. Platform

• Tujuan: Berfungsi sebagai ruang kerja yang tinggi dan stabil untuk memasang, memelihara, atau memeriksa peralatan (misalnya, antena MW, antena 5G, perangkat pengawasan) dan komponen menara.Hal ini juga menyediakan tempat istirahat yang aman bagi pekerja selama pendakian.
• Fitur Desain: Biasanya terbuat dari baja galvanis (sesuai dengan ASTM A123/ISO 1461 untuk ketahanan korosi) dan terintegrasi ke dalam struktur kisi menara pada ketinggian yang ditentukan.Platform dapat mencakup pagar pengamanMereka dirancang untuk mendukung berat pekerja, alat, dan peralatan, selaras dengan kapasitas beban keseluruhan menara.
• Pengaturan khusus: Dapat ditambahkan pada beberapa ketinggian berdasarkan kebutuhan proyek (misalnya, dekat titik pemasangan antena atau menara tengah untuk pemeliharaan).

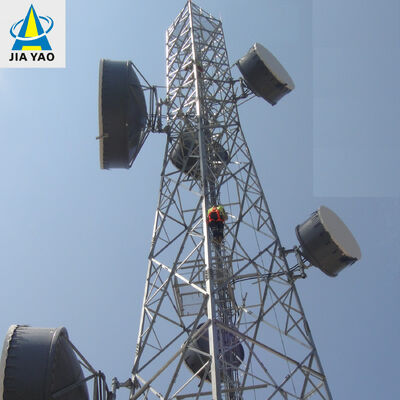

B. Tangga

• Tujuan: Sistem akses keamanan khusus yang memungkinkan pekerja untuk memanjat menara untuk mencapai platform, peralatan, atau bagian atas untuk pemasangan, inspeksi, atau perbaikan.
• Fitur Desain: Dibangun dari baja galvanis untuk daya tahan dan ketahanan korosi, dengan tangga berjarak merata (menurut standar keamanan industri) untuk pendakian yang nyaman.Sistem penangguhan jatuh (eTangga diikat secara vertikal pada kaki menara atau rangka kisi, memastikan jalur yang aman dan stabil.
• Kepatuhan: Dirancang sesuai dengan peraturan keselamatan dan standar industri (misalnya, TIA/EIA-222-G/F), memberikan prioritas perlindungan pekerja selama akses vertikal.

Bersama-sama, platform dan tangga meningkatkan kegunaan menara dengan memungkinkan akses yang aman dan efisien ke peralatan dan komponen di ketinggian tinggi, mendukung operasi dan pemeliharaan yang sedang berlangsung.

Aku tidak tahu.

Pengujian menara baja sudut galvanisasi

Galvanizing adalah perawatan permukaan penting untuk menara kisi baja sudut 4 kaki,memberikan ketahanan korosi jangka panjang untuk menahan kondisi luar yang keras dan memperpanjang umur layanan menara lebih dari 20 tahunDi bawah ini adalah gambaran sederhana dari pengujian galvanisasi:

1Tujuan Utama Pengujian

• Memastikan ketebalan lapisan yang cukup untuk perlindungan korosi yang tahan lama.
• Memverifikasi keseragaman lapisan seng dan adhesi yang kuat (mencegah pengelupasan/pengelupasan).
• Periksa apakah tidak ada cacat kritis (misalnya, baja kosong, retakan, lubang).
• Memenuhi standar internasional (ASTM A123, ISO 1461).

2Metode pengujian utama (dilakukan setelah pabrik dan setelah pemasangan)

• Ketebalan Lapisan: Gunakan pengukur ketebalan magnetik (tidak merusak) atau mikrometer (hanya merusak sampel); minimal 85-120 μm (lebih tebal untuk lingkungan yang keras).
• Adhesi: Uji lentur (180°), uji palu, atau uji pisau silang ̇ tidak ada pemisahan lapisan yang diizinkan.
• Pemeriksaan Visual: Periksa untuk baja kosong, retakan, penumpukan seng yang tidak merata, atau kontaminasi; penyimpangan kecil dapat diterima jika tidak berdampak.
• Ketahanan Korosi: Uji semprotan garam (ASTM B117/ISO 9227) selama 100~500 jam (tahan karat merah); pilihan paparan lapangan jangka panjang.
• Analisis Kimia Opsional: AAS/XRF untuk mengkonfirmasi kemurnian seng ≥98% dan mendeteksi kotoran.

3Standar Kepatuhan

Mematuhi ASTM (A123, B117, A572), ISO (1461, 9227, 898), kode desain menara (TIA/EIA-222-G/F), dan peraturan lokal.

4. Pemeriksaan Spot Setelah Pemasangan

• Ukur kembali ketebalan pada sendi kritis.
• Periksa kerusakan (garuk, lekukan) dan perbaiki dengan cat yang kaya seng jika perlu.
• Memverifikasi integritas pelapis di lubang baut dan area dengan keausan tinggi.

Pengujian ini memastikan keandalan lapisan galvanis, mendukung kinerja menara dalam aplikasi infrastruktur.

Silahkan klik di sini untuk informasi lebih lanjut!!!!!!

Pengemasan & Pengiriman

Sertifikat

Aku tidak tahu.Silahkan klik di sini untuk informasi lebih lanjut!!!!!!

Jenis produk yang disesuaikan & keuntungan

Menara yang Mendukung Diri Sendiri 
Menara yang mendukung diri biasanya menara 3 kaki atau 4 kaki, dan bahannya adalah pipa baja atau baja sudut.dan menara baja sudut terhubung dengan kacang dan baut.
Fitur:
1Koefisien beban angin yang kecil, ketahanan angin yang kuat.
2Menghemat sumber daya tanah, lokasi yang nyaman.
Pengangkutan dan pemasangan yang nyaman.

Menara Baja Pipa
Menara tabung mengacu pada struktur baja tinggi yang mendukung diri dengan kolom menara yang terbuat dari pipa baja dan bagian tubuh menara dalam bentuk segitiga.Karakteristik utamanya adalah bahwa tiang menara tiga tabung terbuat dari pipa baja dan bagian tubuh menara dalam bentuk segitiga, yang merupakan struktur baja tinggi yang berbeda dari baja sudut.

Menara Monopole

Menara monopole, adalah jenis yang umum digunakan, dengan penampilan yang indah, meliputi area kecil dari 9 sampai 18 meter persegi, hemat biaya, dan diadopsi oleh mayoritas konstruksi.Badan menara mengadopsi bagian yang lebih wajar, yang dihubungkan melalui baut kekuatan tinggi atau tumpang tindih (slip connection). Ini memiliki karakteristik pemasangan yang mudah dan dapat beradaptasi dengan berbagai situs lapangan yang rumit.

Menara Guyed 
Menara Guyed memiliki penampilan yang baru,dan karakteristik utamanya diperkuat dengan menggunakan kawat guy baja.Menara Guyed adalah jenis menara komunikasi yang umum yang ekonomis dan praktis.Ini lebih ringan dan lebih murah dari yang lainHal ini sangat cocok untuk wilayah geografis yang luas.

Menara Penjaga
Menara penjaga adalah bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitarnya dan memainkan peran penting dalam berbagai bidang.Desainnya menekankan harmoni dan kesatuan dengan lingkungan alam, dan gaya arsitektur biasanya berkoordinasi dengan lingkungan sekitarnya. menara pengamatan biasanya terdiri dari tubuh menara, platform, menara, dan tangga,dengan struktur kompak dan tahan lama.

Menara Pohon yang Disamarkan
Menara Pohon Kamuflase juga semacam pohon buatan dari menara pohon Bionic, pada dasar seperti yang nyata, ditambah desain cermat, ketika ditempatkan di antara pohon-pohon nyata di area wisata,taman dan alun-alun, itu akan menjadi bagian dari alam.
Fitur:
1Struktur yang indah dan penampilan yang indah.
2Stabilitas struktural yang kuat dan umur kerja yang panjang.
3Area yang kecil dan efek ekonomi yang besar.

Layanan Kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan pelanggan dengan solusi yang paling dioptimalkan dan menara komunikasi terbaik.Banyak produk telah diekspor ke AS, Eropa dan 55 negara lain.
Kami mengkhususkan diri dalam merancang dan memproduksi menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara guyed dan menara penjaga.laboratoriumBahan baku kami berasal dari pabrik baja terkenal di Cina: HBIS Group, Baowu Steel Group, Shougang Group.
