Menara berkabel guyed yang kokoh dirancang untuk tahan terhadap kondisi angin yang keras dengan baja tarik tinggi dan baut serta mur bersertifikasi ISO

JIAYAO CO., LTD.

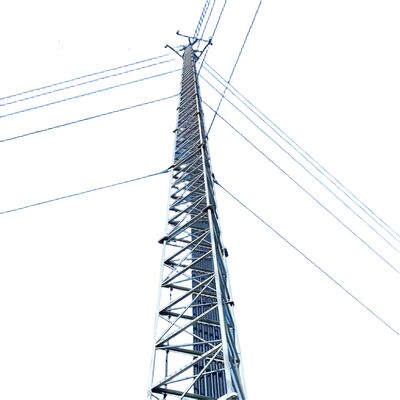

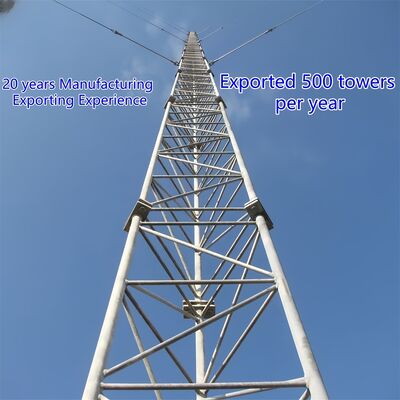

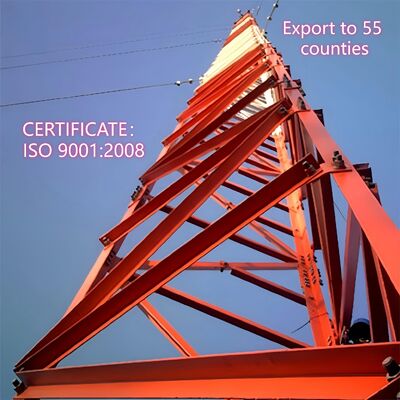

Menara kawat guyed (juga disebut menara guyed) adalah struktur tinggi dan ramping yang mengandalkan kawat guy eksternal (kabel baja berkekuatan tinggi) untuk stabilitas—tidak seperti menara yang berdiri sendiri yang berdiri secara independen. Desain ini memungkinkannya mencapai ketinggian yang lebih besar dengan lebih sedikit bahan struktural, menjadikannya pilihan yang hemat biaya untuk aplikasi yang membutuhkan jangkauan atau elevasi yang luas.

1.Spesifikasi

Apa itu badan menara dari menara kawat guyed?

Badan menara dari menara kawat guyed (menara tiang guyed) adalah struktur penopang beban pusat dan ramping yang menopang antena, sensor, atau peralatan lainnya, mengandalkan kawat guy eksternal untuk stabilitas lateral (bukan kekakuan yang berdiri sendiri). Biasanya dibangun sebagai kerangka baja tubular atau kisi, lebih sempit dari menara yang berdiri sendiri dan menampilkan desain meruncing (lebih lebar di bagian bawah, lebih sempit di bagian atas) untuk mengoptimalkan distribusi beban dan ketahanan angin. Badan menara dibuat dari baja struktural galvanis (sesuai dengan standar ASTM A36/S235JR) untuk memastikan ketahanan korosi dan daya tahan jangka panjang di lingkungan luar ruangan. Ini berfungsi sebagai dasar pemasangan untuk aksesori utama seperti tangga pendakian, dudukan antena, dan baki kabel, dan desain modularnya memungkinkan penyesuaian ketinggian mulai dari 30m hingga lebih dari 200m, yang disesuaikan untuk aplikasi seperti penyiaran, telekomunikasi, atau pemantauan meteorologi.

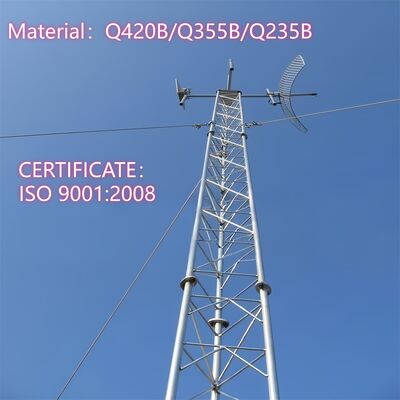

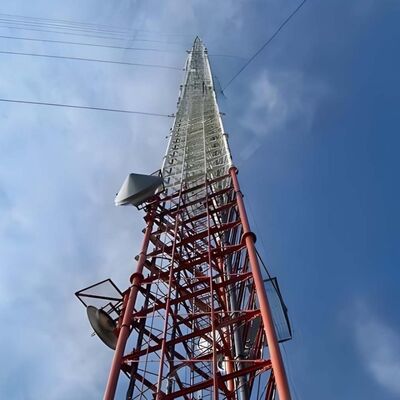

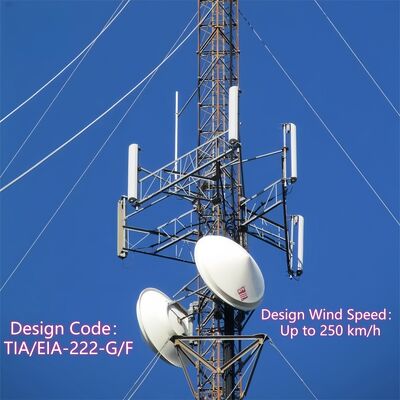

Bagaimana cara memasang antena pada menara kawat guyed?

Memasang antena pada menara kawat guyed mengikuti proses yang terstruktur dan sesuai dengan keselamatan yang selaras dengan desain menara’ dan standar industri:

1. Persiapan Pra-pemasangan: Verifikasi kapasitas penahan beban menara’ untuk memastikan dapat menopang berat antena’ (termasuk perangkat keras dan kabel terkait). Periksa badan menara dari korosi, kerusakan struktural, atau sambungan yang longgar, dan konfirmasikan kepatuhan terhadap kode keselamatan setempat (misalnya, IEC 62305 untuk perlindungan petir).
2. Pemasangan Dudukan Antena: Pasang dudukan antena khusus (aksesori terintegrasi dari menara) ke titik yang telah ditentukan sebelumnya pada badan menara. Dudukan ini biasanya diamankan menggunakan baut berkekuatan tinggi yang kompatibel dengan struktur baja galvanis menara’, memastikan sambungan yang kuat yang tahan terhadap gaya angin dan getaran.
3. Pengangkatan & Penempatan Antena: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat antena ke ketinggian target (dipilih secara strategis untuk jangkauan sinyal yang optimal). Sejajarkan antena dengan arah transmisi/penerimaan yang dimaksudkan, menggunakan alat laser atau meteran penyelarasan untuk presisi.
4. Mengamankan Antena: Pasang antena ke dudukan yang telah dipasang sebelumnya menggunakan perangkat keras yang kompatibel, kencangkan baut ke torsi yang ditentukan untuk mencegah pergerakan. Pastikan antena rata dan stabil, tanpa goyangan yang dapat memengaruhi kinerja atau integritas struktural.
5. Perutean & Integrasi Kabel: Rute kabel sinyal atau pengumpan melalui baki kabel terintegrasi menara’ untuk melindunginya dari kerusakan lingkungan. Hubungkan kabel ke antena dan jalankan ke peralatan berbasis darat, memastikan isolasi dan tahan air yang tepat pada titik sambungan.
6. Inspeksi Akhir: Lakukan pemeriksaan visual pada antena, dudukan, dan kabel untuk mengonfirmasi pemasangan yang aman. Uji transmisi/penerimaan sinyal antena’ untuk memverifikasi fungsionalitas, dan pastikan semua protokol keselamatan (misalnya, perlindungan jatuh untuk pekerja) diikuti selama proses.

Apa itu Perangkat Anti Pendakian pada menara kawat guyed?

Perangkat anti-pendakian untuk menara kawat guyed adalah komponen keselamatan khusus yang dipasang pada badan menara untuk mencegah akses yang tidak sah dan mengurangi risiko jatuh. Desain umum meliputi:

• Kerah/rok anti-pendakian: Penghalang baja melingkar atau kerucut yang dipasang di dekat dasar menara (biasanya 2–3m di atas tanah) untuk memblokir upaya pendakian dengan menolak pegangan tangan atau pijakan.
• Penangkal berduri atau bergerigi: Lampiran baja runcing non-mematikan pada bagian menara atau tangga bawah untuk mencegah pendakian yang tidak sah.
• Akses terkunci: Jika menara dilengkapi dengan panel akses tingkat tanah atau titik masuk tangga, gerbang terkunci membatasi akses hanya untuk personel bersertifikat.

Perangkat ini dibuat dari bahan tahan korosi (misalnya, baja galvanis, yang sesuai dengan badan menara) untuk menahan kondisi luar ruangan. Tujuan utama mereka adalah untuk meningkatkan keselamatan dengan mencegah pendakian yang tidak disengaja atau disengaja oleh individu yang tidak terlatih, selaras dengan kode keselamatan bangunan setempat dan mitigasi kewajiban untuk operator menara.

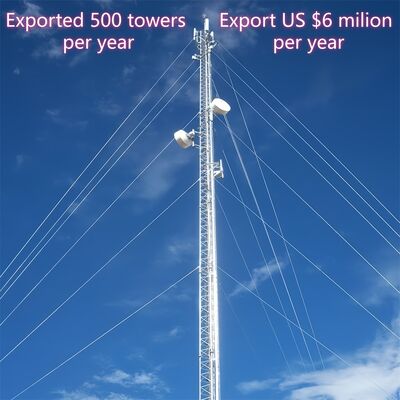

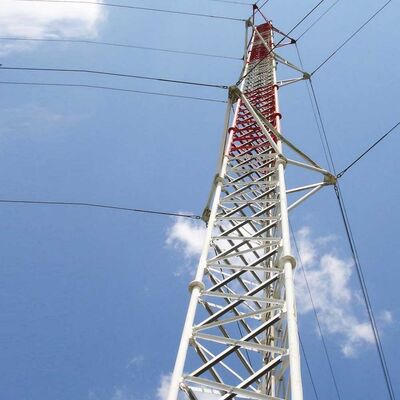

Bagaimana cara menghubungkan kawat guyed dan menara kawat guyed?

Menghubungkan kawat guy ke menara kawat guyed melibatkan proses penahan beban yang aman untuk memastikan kawat dapat secara efektif menstabilkan menara terhadap gaya angin dan seismik:

1. Persiapan: Pilih kawat guy yang terbuat dari kabel baja tarik tinggi (sesuai dengan ASTM A475) dengan lapisan seng atau polimer untuk daya tahan. Pastikan badan menara memiliki titik pemasangan pra-fabrikasi (misalnya, lug, braket, atau palang) pada interval 20–30m, seperti yang ditentukan dalam desain menara’.
2. Pemasangan Perangkat Keras Lampiran: Pasang braket kawat guy tugas berat atau clevis ke titik pemasangan yang telah ditentukan sebelumnya pada menara menggunakan baut berkekuatan tinggi (kompatibel dengan struktur baja galvanis menara’). Braket ini direkayasa untuk mendistribusikan tegangan secara merata di seluruh badan menara.
3. Pengakhiran Kawat: Gunakan alat kelengkapan pengakhiran profesional (misalnya, selongsong swage, klem kabel, atau thimble) untuk mengamankan ujung setiap kawat guy. Selongsong swage dikerutkan ke kawat untuk sambungan permanen berkekuatan tinggi, sementara klem kabel memberikan penegangan yang dapat disesuaikan.
4. Koneksi & Penegangan: Pasang ujung kawat guy yang diakhiri ke braket menara menggunakan belenggu atau pin, memastikan pas yang aman tanpa kendur. Gunakan alat penegangan (misalnya, turnbuckle atau come-along) untuk menyesuaikan tegangan kawat ke spesifikasi desain—kritis untuk menyeimbangkan gaya lateral pada menara.
5. Verifikasi: Periksa apakah sambungan sejajar dengan struktur meruncing menara’ dan kawat ditegangkan secara seragam (menghindari pengetatan berlebihan, yang dapat memberi tekanan pada badan menara). Konfirmasikan perangkat keras dan alat kelengkapan pengakhiran tahan korosi dan sesuai dengan standar keselamatan menara’.

Bagaimana cara menghubungkan kawat guyed dan baut jangkar guyed?

Menghubungkan kawat guy ke baut jangkar guyed (jangkar tanah) adalah langkah penting untuk mentransfer tegangan kawat’ ke tanah, memastikan stabilitas menara’:

1. Persiapan Jangkar: Pastikan jangkar tanah (jangkar beton atau baja tugas berat, dirancang untuk beban tarik) dipasang dengan benar di tanah pada sudut 45–60° relatif terhadap kawat guy. Jangkar harus sepenuhnya disembuhkan (untuk beton) dan tertanam dengan aman untuk menahan gaya tarik keluar.
2. Paparan Baut Jangkar: Pastikan baut atas jangkar’ (baut jangkar guyed) menonjol di atas tanah dan berulir untuk mengakomodasi perangkat keras sambungan. Baut harus terbuat dari baja berkekuatan tinggi untuk menahan tegangan kawat guy.
3. Pengakhiran Kawat: Akhiri ujung bebas kawat guy menggunakan alat kelengkapan berkekuatan tinggi yang sama (selongsong swage, klem kabel, atau thimble) yang digunakan untuk sambungan menara, memastikan ujung penahan beban yang aman.
4. Perakitan Perangkat Keras Sambungan: Pasang turnbuckle (untuk penyesuaian tegangan) dan belenggu ke kawat guy yang diakhiri. Turnbuckle terhubung ke baut jangkar guyed melalui mur atau ring, memungkinkan penyetelan halus tegangan kawat’.
5. Penegangan & Pengamanan: Gunakan turnbuckle untuk menegangkan kawat guy ke spesifikasi yang diperlukan, memastikan ia menahan gaya lateral tanpa menarik jangkar. Setelah ditegangkan, kunci turnbuckle dengan pin cotter atau mur pengunci untuk mencegah kendur dari waktu ke waktu.
6. Pemeriksaan Akhir: Verifikasi bahwa sambungan aman, jangkar tidak menunjukkan tanda-tanda pergerakan, dan kawat guy sejajar pada sudut 45–60° yang benar. Periksa korosi pada baut, perangkat keras, dan pengakhiran kawat, memastikan kepatuhan terhadap IEC 62305 dan kode keselamatan setempat.
