1. Spesifikasi

Apa itu badan menara menara bertali?

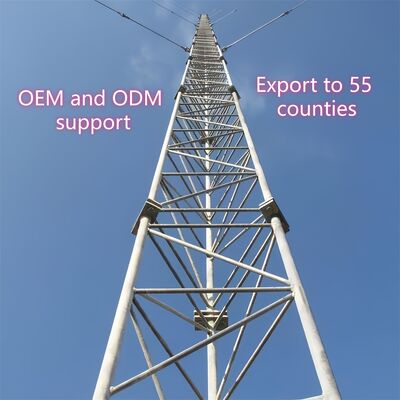

Badan menara menara bertali (menara tiang bertali) adalah struktur pusat yang ramping dan menahan beban yang menopang antena, sensor, atau peralatan lain, bergantung pada kawat tali eksternal untuk stabilitas lateral (bukan kekakuan mandiri). Biasanya dibangun sebagai rangka baja tubular atau kisi, lebih sempit daripada menara mandiri dan memiliki desain meruncing (lebih lebar di dasar, lebih sempit di puncak) untuk mengoptimalkan distribusi beban dan ketahanan angin. Badan menara dibuat dari baja struktural galvanis (sesuai standar ASTM A36/S235JR) untuk memastikan ketahanan korosi dan daya tahan jangka panjang di lingkungan luar ruangan. Ini berfungsi sebagai dasar pemasangan untuk aksesori utama seperti tangga panjat, dudukan antena, dan saluran kabel, dan desain modularnya memungkinkan penyesuaian ketinggian mulai dari 30m hingga lebih dari 200m, disesuaikan untuk aplikasi seperti penyiaran, telekomunikasi, atau pemantauan meteorologi.

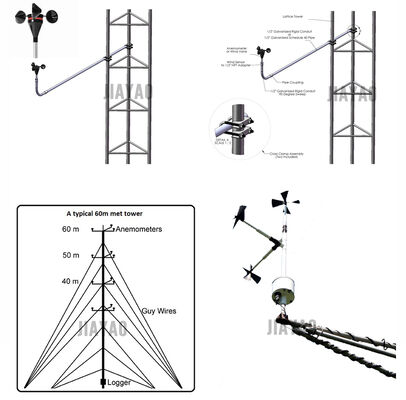

Bagaimana cara memasang antena pada menara bertali?

Memasang antena pada menara bertali mengikuti proses terstruktur yang sesuai dengan standar keselamatan, selaras dengan desain menara dan standar industri:

1. Persiapan Pra-pemasangan: Verifikasi kapasitas penahan beban menara untuk memastikan menara dapat menopang berat antena (termasuk perangkat keras dan kabel terkait). Periksa badan menara dari korosi, kerusakan struktural, atau sambungan yang longgar, dan konfirmasikan kepatuhan dengan kode keselamatan setempat (misalnya, IEC 62305 untuk perlindungan petir).
2. Pemasangan Dudukan Antena: Pasang dudukan antena khusus (aksesori terintegrasi menara) pada titik yang telah ditentukan di badan menara. Dudukan ini biasanya diamankan menggunakan baut berkekuatan tinggi yang kompatibel dengan struktur baja galvanis menara, memastikan sambungan yang kokoh yang tahan terhadap gaya angin dan getaran.
3. Pengangkatan & Penentuan Posisi Antena: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat antena ke ketinggian target (dipilih secara strategis untuk cakupan sinyal optimal). Sejajarkan antena dengan arah transmisi/penerimaan yang dimaksud, menggunakan alat laser atau pengukur keselarasan untuk presisi.
4. Mengamankan Antena: Pasang antena ke dudukan yang telah dipasang sebelumnya menggunakan perangkat keras yang kompatibel, kencangkan baut ke torsi yang ditentukan untuk mencegah pergerakan. Pastikan antena rata dan stabil, tanpa goyangan yang dapat memengaruhi kinerja atau integritas struktural.
5. Perutean & Integrasi Kabel: Rutekan kabel sinyal atau feeder melalui saluran kabel terintegrasi menara untuk melindunginya dari kerusakan lingkungan. Sambungkan kabel ke antena dan jalankan ke peralatan di darat, pastikan isolasi dan kedap air yang tepat pada titik sambungan.
6. Inspeksi Akhir: Lakukan pemeriksaan visual antena, dudukan, dan kabel untuk mengonfirmasi pemasangan yang aman. Uji transmisi/penerimaan sinyal antena untuk memverifikasi fungsionalitas, dan pastikan semua protokol keselamatan (misalnya, perlindungan jatuh bagi pekerja) diikuti selama proses.

Apa itu Perangkat Anti Panjat pada menara bertali?

Perangkat anti panjat untuk menara bertali adalah komponen keselamatan khusus yang dipasang pada badan menara untuk mencegah akses tidak sah dan mengurangi risiko jatuh. Desain umum meliputi:

• Kerah/rok anti panjat: Penghalang baja melingkar atau kerucut yang dipasang di dekat dasar menara (biasanya 2–3m di atas tanah) untuk menghalangi upaya panjat dengan menolak pegangan tangan atau pijakan kaki.
• Penghalang berduri atau bergerigi: Lampiran baja yang tidak mematikan, runcing pada bagian menara bawah atau tangga untuk mencegah panjat yang tidak sah.
• Akses terkunci: Jika menara dilengkapi dengan panel akses di permukaan tanah atau titik masuk tangga, gerbang terkunci membatasi akses hanya untuk personel bersertifikat.

Perangkat ini dibuat dari bahan tahan korosi (misalnya, baja galvanis, sesuai dengan badan menara) untuk tahan terhadap kondisi luar ruangan. Tujuan utamanya adalah untuk meningkatkan keselamatan dengan mencegah panjat yang tidak disengaja atau disengaja oleh individu yang tidak terlatih, selaras dengan kode keselamatan bangunan setempat dan mitigasi kewajiban bagi operator menara.

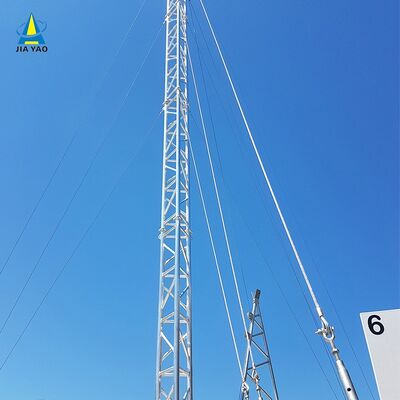

Bagaimana cara menghubungkan kawat tali dan menara bertali?

Menghubungkan kawat tali ke menara bertali melibatkan proses yang aman dan menahan beban untuk memastikan kawat dapat menstabilkan menara secara efektif terhadap gaya angin dan seismik:

1. Persiapan: Pilih kawat tali yang terbuat dari kabel baja tarik tinggi (sesuai ASTM A475) dengan lapisan seng atau polimer untuk daya tahan. Pastikan badan menara memiliki titik sambungan yang telah difabrikasi sebelumnya (misalnya, lug, braket, atau lengan silang) dengan interval 20–30m, seperti yang ditentukan dalam desain menara.
2. Pemasangan Perangkat Keras Sambungan: Pasang braket kawat tali tugas berat atau clevis ke titik sambungan yang telah ditentukan menara menggunakan baut berkekuatan tinggi (kompatibel dengan struktur baja galvanis menara). Braket ini direkayasa untuk mendistribusikan tegangan secara merata ke seluruh badan menara.
3. Terminasi Kawat: Gunakan fitting terminasi profesional (misalnya, selongsong swage, klem kabel, atau thimble) untuk mengamankan ujung setiap kawat tali. Selongsong swage dikerutkan pada kawat untuk sambungan permanen berkekuatan tinggi, sementara klem kabel memberikan penyesuaian tegangan.
4. Sambungan & Penegangan: Sambungkan ujung kawat tali yang telah diterminasi ke braket menara menggunakan belenggu atau pin, pastikan sambungan aman tanpa kendur. Gunakan alat penegang (misalnya, turnbuckle atau come-along) untuk menyesuaikan tegangan kawat ke spesifikasi desain—penting untuk menyeimbangkan gaya lateral pada menara.
5. Verifikasi: Periksa apakah sambungan sejajar dengan struktur meruncing menara dan kawat tegang secara seragam (menghindari pengencangan berlebih, yang dapat memberi tekanan pada badan menara). Konfirmasikan perangkat keras dan fitting terminasi tahan korosi dan sesuai dengan standar keselamatan menara.

Bagaimana cara menghubungkan kawat tali dan baut jangkar bertali?

Menghubungkan kawat tali ke baut jangkar bertali (jangkar tanah) adalah langkah penting untuk mentransfer tegangan kawat ke tanah, memastikan stabilitas menara:

1. Persiapan Jangkar: Pastikan jangkar tanah (jangkar beton atau baja tugas berat, dirancang untuk beban tarik) terpasang dengan benar di tanah pada sudut 45–60° relatif terhadap kawat tali. Jangkar harus benar-benar mengeras (untuk beton) dan tertanam dengan aman untuk menahan gaya tarik keluar.
2. Eksposur Baut Jangkar: Pastikan baut atas jangkar (baut jangkar bertali) menonjol di atas tanah dan berulir untuk mengakomodasi perangkat keras sambungan. Baut harus terbuat dari baja berkekuatan tinggi untuk menahan tegangan kawat tali.
3. Terminasi Kawat: Terminasi ujung bebas kawat tali menggunakan fitting berkekuatan tinggi yang sama (selongsong swage, klem kabel, atau thimble) yang digunakan untuk sambungan menara, memastikan ujung yang aman dan menahan beban.
4. Perakitan Perangkat Keras Sambungan: Pasang turnbuckle (untuk penyesuaian tegangan) dan belenggu ke kawat tali yang telah diterminasi. Turnbuckle terhubung ke baut jangkar bertali melalui mur atau ring, memungkinkan penyesuaian halus tegangan kawat.
5. Penegangan & Pengamanan: Gunakan turnbuckle untuk menegang kawat tali ke spesifikasi yang diperlukan, memastikan kawat menahan gaya lateral tanpa menarik jangkar. Setelah tegang, kunci turnbuckle dengan pin cotter atau mur pengunci untuk mencegah kendur seiring waktu.
6. Pemeriksaan Akhir: Verifikasi bahwa sambungan aman, jangkar tidak menunjukkan tanda-tanda pergerakan, dan kawat tali sejajar pada sudut 45–60° yang benar. Periksa korosi pada baut, perangkat keras, dan terminasi kawat, memastikan kepatuhan dengan IEC 62305 dan kode keselamatan setempat.
