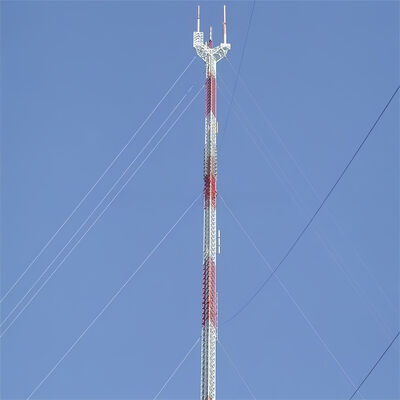

10m-60m Menara Kawat Tunda Ringan Portabel untuk Komunikasi Darurat Liputan Sementara Acara

1. Spesifikasi

Apa badan menara menara kawat tunda?

Badan menara kawat tunda (menara tiang tunda) adalah struktur penopang beban pusat yang ramping yang menopang antena, sensor, atau peralatan lain, bergantung pada kawat tunda eksternal untuk stabilitas lateral (bukan kekakuan mandiri). Biasanya dibangun sebagai kerangka baja tubular atau kisi, lebih sempit daripada menara mandiri dan memiliki desain meruncing (lebih lebar di dasar, lebih sempit di puncak) untuk mengoptimalkan distribusi beban dan ketahanan angin. Badan menara dibuat dari baja struktural galvanis (sesuai dengan standar ASTM A36/S235JR) untuk memastikan ketahanan korosi dan daya tahan jangka panjang di lingkungan luar ruangan. Ini berfungsi sebagai dasar pemasangan untuk aksesori utama seperti tangga panjat, dudukan antena, dan saluran kabel, dan desain modularnya memungkinkan penyesuaian ketinggian mulai dari 30m hingga lebih dari 200m, disesuaikan untuk aplikasi seperti penyiaran, telekomunikasi, atau pemantauan meteorologi.

Bagaimana cara memasang antena pada menara kawat tunda?

Memasang antena pada menara kawat tunda mengikuti proses yang terstruktur dan sesuai dengan keselamatan yang selaras dengan desain menara dan standar industri:

1. Persiapan Pra-pemasangan: Verifikasi kapasitas penopang beban menara untuk memastikan menara dapat menopang berat antena (termasuk perangkat keras dan kabel terkait). Periksa badan menara dari korosi, kerusakan struktural, atau sambungan yang longgar, dan konfirmasikan kepatuhan dengan kode keselamatan setempat (misalnya, IEC 62305 untuk perlindungan petir).
2. Pemasangan Dudukan Antena: Pasang dudukan antena khusus (aksesori terintegrasi menara) pada titik yang telah ditentukan di badan menara. Dudukan ini biasanya diamankan menggunakan baut berkekuatan tinggi yang kompatibel dengan struktur baja galvanis menara, memastikan sambungan yang kokoh yang tahan terhadap gaya angin dan getaran.
3. Pengangkatan & Penempatan Antena: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat antena ke ketinggian target (dipilih secara strategis untuk cakupan sinyal optimal). Sejajarkan antena dengan arah transmisi/penerimaan yang dimaksud, menggunakan alat laser atau meteran penyelarasan untuk presisi.
4. Mengamankan Antena: Pasang antena ke dudukan yang telah dipasang sebelumnya menggunakan perangkat keras yang kompatibel, kencangkan baut ke torsi yang ditentukan untuk mencegah pergerakan. Pastikan antena rata dan stabil, tanpa goyangan yang dapat memengaruhi kinerja atau integritas struktural.
5. Perutean & Integrasi Kabel: Rutekan kabel sinyal atau feeder melalui saluran kabel terintegrasi menara untuk melindunginya dari kerusakan lingkungan. Sambungkan kabel ke antena dan jalankan ke peralatan di darat, pastikan isolasi dan kedap air yang tepat pada titik sambungan.
6. Inspeksi Akhir: Lakukan pemeriksaan visual antena, dudukan, dan kabel untuk mengonfirmasi pemasangan yang aman. Uji transmisi/penerimaan sinyal antena untuk memverifikasi fungsionalitas, dan pastikan semua protokol keselamatan (misalnya, perlindungan jatuh bagi pekerja) diikuti selama proses.

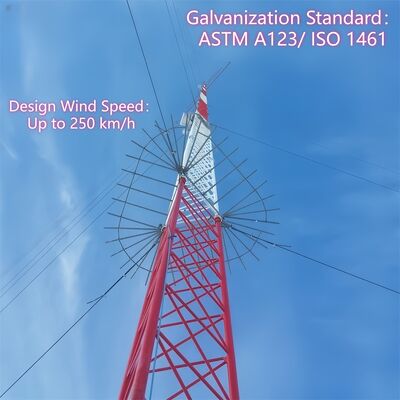

Apa itu Perangkat Anti Panjat pada menara kawat tunda?

Perangkat anti panjat untuk menara kawat tunda adalah komponen keselamatan khusus yang dipasang pada badan menara untuk mencegah akses tidak sah dan mengurangi risiko jatuh. Desain umum meliputi:

• Kerah/rok anti panjat: Penghalang baja melingkar atau kerucut yang dipasang di dekat dasar menara (biasanya 2–3m di atas tanah) untuk memblokir upaya panjat dengan menolak pegangan tangan atau pijakan.
• Penghalang berduri atau bergerigi: Lampiran baja yang tidak mematikan, runcing pada bagian menara bawah atau tangga untuk mencegah panjat yang tidak sah.
• Akses terkunci: Jika menara dilengkapi dengan panel akses di permukaan tanah atau titik masuk tangga, gerbang terkunci membatasi akses hanya untuk personel bersertifikat.

Perangkat ini dibuat dari bahan tahan korosi (misalnya, baja galvanis, cocok dengan badan menara) untuk tahan terhadap kondisi luar ruangan. Tujuan utamanya adalah untuk meningkatkan keselamatan dengan mencegah panjat yang tidak disengaja atau disengaja oleh individu yang tidak terlatih, selaras dengan kode keselamatan bangunan setempat dan mitigasi kewajiban bagi operator menara.

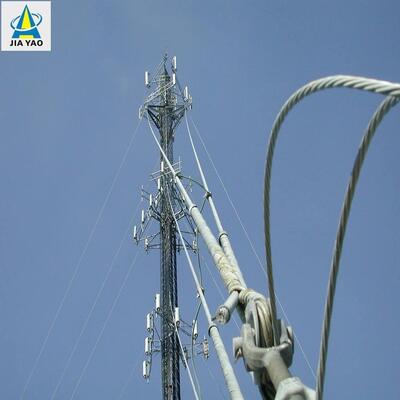

Bagaimana cara menghubungkan kawat tunda dan menara kawat tunda?

Menghubungkan kawat tunda ke menara kawat tunda melibatkan proses yang aman dan menahan beban untuk memastikan kawat dapat menstabilkan menara secara efektif terhadap gaya angin dan seismik:

1. Persiapan: Pilih kawat tunda yang terbuat dari kabel baja tarik tinggi (sesuai dengan ASTM A475) dengan lapisan seng atau polimer untuk daya tahan. Pastikan badan menara memiliki titik sambungan yang telah dibuat sebelumnya (misalnya, lug, braket, atau lengan silang) dengan interval 20–30m, seperti yang ditentukan dalam desain menara.
2. Pemasangan Perangkat Keras Sambungan: Pasang braket kawat tunda tugas berat atau clevis ke titik sambungan yang telah ditentukan menara menggunakan baut berkekuatan tinggi (kompatibel dengan struktur baja galvanis menara). Braket ini direkayasa untuk mendistribusikan tegangan secara merata ke seluruh badan menara.
3. Terminasi Kawat: Gunakan fitting terminasi profesional (misalnya, selongsong swage, klem kabel, atau thimble) untuk mengamankan ujung setiap kawat tunda. Selongsong swage dikerutkan pada kawat untuk sambungan permanen berkekuatan tinggi, sementara klem kabel memberikan penyesuaian tegangan.
4. Sambungan & Penegangan: Sambungkan ujung kawat tunda yang telah diakhiri ke braket menara menggunakan belenggu atau pin, pastikan sambungan yang aman tanpa kendur. Gunakan alat penegang (misalnya, turnbuckle atau come-along) untuk menyesuaikan tegangan kawat ke spesifikasi desain—penting untuk menyeimbangkan gaya lateral pada menara.
5. Verifikasi: Periksa bahwa sambungan sejajar dengan struktur meruncing menara dan bahwa kawat ditegangkan secara seragam (menghindari pengencangan berlebih, yang dapat memberi tekanan pada badan menara). Konfirmasikan perangkat keras dan fitting terminasi tahan korosi dan sesuai dengan standar keselamatan menara.

Bagaimana cara menghubungkan kawat tunda dan baut jangkar tunda?

Menghubungkan kawat tunda ke baut jangkar tunda (jangkar tanah) adalah langkah penting untuk mentransfer tegangan kawat ke tanah, memastikan stabilitas menara:

1. Persiapan Jangkar: Pastikan jangkar tanah (jangkar beton atau baja tugas berat, dirancang untuk beban tarik) terpasang dengan benar di tanah pada sudut 45–60° relatif terhadap kawat tunda. Jangkar harus benar-benar mengeras (untuk beton) dan tertanam dengan aman untuk menahan gaya tarik keluar.
2. Eksposur Baut Jangkar: Pastikan baut atas jangkar (baut jangkar tunda) menonjol di atas tanah dan berulir untuk mengakomodasi perangkat keras sambungan. Baut harus terbuat dari baja berkekuatan tinggi untuk menahan tegangan kawat tunda.
3. Terminasi Kawat: Terminasi ujung bebas kawat tunda menggunakan fitting berkekuatan tinggi yang sama (selongsong swage, klem kabel, atau thimble) yang digunakan untuk sambungan menara, memastikan ujung yang aman dan menahan beban.
4. Perakitan Perangkat Keras Sambungan: Pasang turnbuckle (untuk penyesuaian tegangan) dan belenggu ke kawat tunda yang telah diakhiri. Turnbuckle terhubung ke baut jangkar tunda melalui mur atau ring, memungkinkan penyetelan halus tegangan kawat.
5. Penegangan & Pengamanan: Gunakan turnbuckle untuk menegangkan kawat tunda ke spesifikasi yang diperlukan, memastikan kawat menahan gaya lateral tanpa menarik jangkar. Setelah ditegangkan, kunci turnbuckle dengan pin cotter atau mur pengunci untuk mencegah kendur seiring waktu.
6. Pemeriksaan Akhir: Verifikasi bahwa sambungan aman, jangkar tidak menunjukkan tanda-tanda pergerakan, dan kawat tunda sejajar pada sudut 45–60° yang benar. Periksa korosi pada baut, perangkat keras, dan terminasi kawat, memastikan kepatuhan dengan IEC 62305 dan kode keselamatan setempat.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

3. Pelanggan Kerjasama

4. Sertifikasi

5. Layanan Kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan solusi yang paling optimal dan menara komunikasi terbaik kepada pelanggan. Banyak produk telah diekspor ke AS, Eropa, dan 55 negara lainnya.
Kami berspesialisasi dalam desain dan pembuatan menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara tunda, dan menara pengawas. Departemen kami meliputi desain, R&D, inspeksi, laboratorium, QC, galvanisasi, dan departemen menara baja. Bahan baku kami berasal dari pabrik baja terkenal di Tiongkok: HBIS Group, Baowu Steel Group, Shougang Group.
