20m-200m High Power Hot Dip Galvanized Guyed FM TV Broadcast Transmission Tower untuk Transmisi Sinyal Radio Televisi

1Spesifikasi

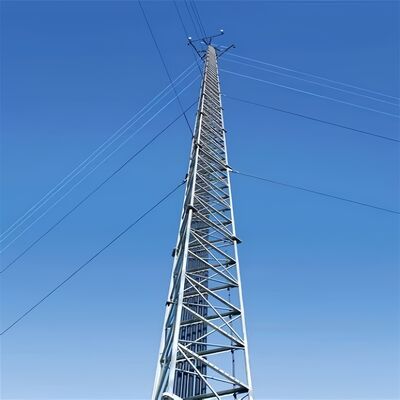

Apa itu menara dari menara kawat guyed?

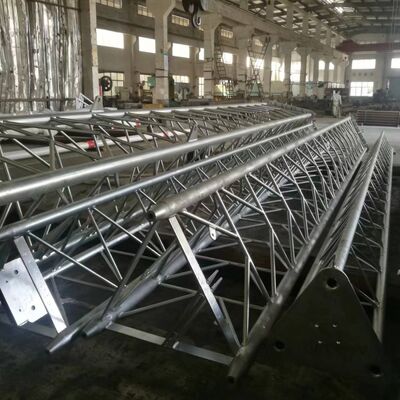

Tubuh menara menara kawat yang dipandu (menara tiang yang dipandu) adalah struktur bantalan beban pusat yang ramping yang mendukung antena, sensor, atau peralatan lainnya,mengandalkan kawat guy eksternal untuk stabilitas lateral (bukan kekakuan yang mendukung diri). Biasanya dibangun sebagairangka baja tabung atau kisi, lebih sempit daripada menara yang mendukung diri sendiri dan memiliki desain melengkung (lebih luas di dasar, lebih sempit di bagian atas) untuk mengoptimalkan distribusi beban dan ketahanan angin.Tubuh menara terbuat dari baja struktural galvanis (sesuai dengan standar ASTM A36/S235JR) untuk memastikan ketahanan korosi dan daya tahan jangka panjang di lingkungan luar. Ini berfungsi sebagai basis pemasangan untuk aksesoris utama seperti tangga memanjat, antene mounts, dan tray kabel,dan desain modularnya memungkinkan kustomisasi ketinggian mulai dari 30m sampai lebih dari 200m, disesuaikan dengan aplikasi seperti penyiaran, telekomunikasi, atau pemantauan meteorologi.

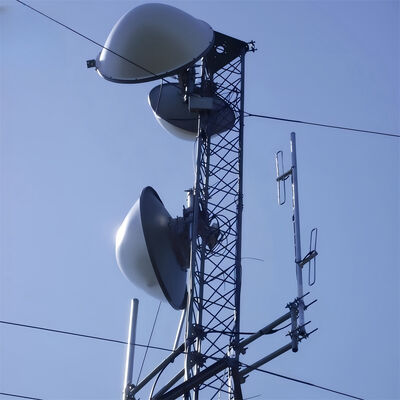

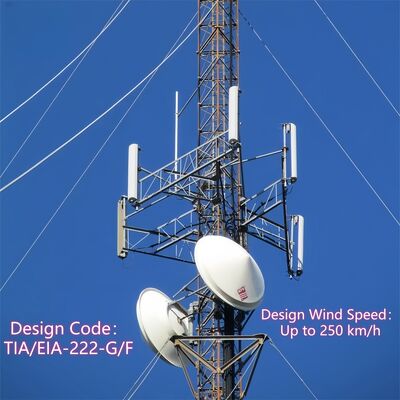

Bagaimana cara memasang antena di menara kawat?

Menginstal antena di menara kawat bergaya mengikuti proses terstruktur, sesuai dengan keamanan yang selaras dengan desain menara dan standar industri:

1. Persiapan pra-instalasi: Memverifikasi kapasitas bantalan menara untuk memastikan dapat mendukung berat antena (termasuk perangkat keras dan kabel terkait).atau koneksi longgar, dan memastikan kepatuhan terhadap kode keamanan lokal (misalnya, IEC 62305 untuk perlindungan petir).
2. Pemasangan antena: Pasang antene khusus (alat aksesori terintegrasi menara) ke titik-titik yang telah ditentukan sebelumnya pada tubuh menara.Pemasangan ini biasanya dijamin dengan menggunakan baut kekuatan tinggi yang kompatibel dengan struktur baja galvanis menara, memastikan koneksi yang kuat yang menahan kekuatan angin dan getaran.
3. Angkat dan Posisikan Antena: Gunakan derek atau peralatan angkat khusus untuk mengangkat antena ke ketinggian target (dipilih secara strategis untuk cakupan sinyal yang optimal).Align antena dengan arah transmisi / penerimaan yang dimaksudkan, menggunakan alat laser atau alignment meter untuk presisi.
4. Mengamankan Antena: Pasang antena ke pegangan yang sudah dipasang menggunakan perangkat keras yang kompatibel, mengencangkan baut ke torsi yang ditentukan untuk mencegah gerakan.tanpa goyah yang dapat mempengaruhi kinerja atau integritas struktural.
5. Routing Kabel & Integrasi: Jalan kabel sinyal atau feeders melalui menara terintegrasi tray kabel untuk melindungi mereka dari kerusakan lingkungan.memastikan isolasi dan waterproofing yang tepat di titik koneksi.
6. Pemeriksaan Akhir: Melakukan pemeriksaan visual antena, mount, dan kabel untuk mengkonfirmasi instalasi yang aman.dan memastikan semua protokol keselamatan (e(misalnya, perlindungan terjatuh bagi pekerja) diikuti sepanjang proses.

Apa perangkat anti pendakian di menara kawat?

Perangkat anti pendakian untuk menara kawat guyed adalah komponen keamanan khusus yang dipasang pada tubuh menara untuk mencegah akses yang tidak sah dan mengurangi risiko jatuh.

• Kerah/rok anti pendakian: Penghalang baja melingkar atau kerucut dipasang di dekat dasar menara (biasanya 2 ̊3m di atas tanah) untuk memblokir upaya memanjat dengan menolak pegangan tangan atau kaki.
• Penangkal berdaun atau bergerigi: Perlengkapan baja tajam yang tidak mematikan pada bagian bawah menara atau tangga untuk mencegah pendakian yang tidak sah.
• Akses terkunci: Jika menara dilengkapi dengan panel akses tingkat lantai atau titik masuk tangga, gerbang terkunci membatasi akses hanya untuk personel bersertifikat.

Perangkat-perangkat ini terbuat dari bahan tahan korosi (misalnya, baja galvanis, cocok dengan tubuh menara) untuk menahan kondisi luar ruangan.Tujuan utamanya adalah untuk meningkatkan keselamatan dengan mencegah pendakian yang tidak sengaja atau disengaja oleh individu yang tidak terlatih, menyelaraskan dengan kode keamanan bangunan lokal dan mitigasi tanggung jawab untuk operator menara.

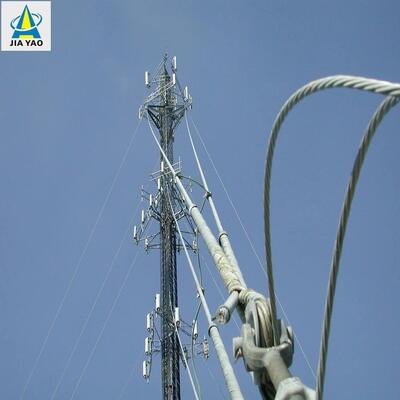

Bagaimana cara menghubungkan kabel dan menara kabel?

Menyambungkan kabel guy ke menara kawat guyed melibatkan proses yang aman, beban-bearing untuk memastikan kabel dapat secara efektif menstabilkan menara terhadap angin dan kekuatan seismik:

1. Persiapan: Pilih kabel pria yang terbuat dari kabel baja tegangan tinggi (sesuai dengan ASTM A475) dengan lapisan seng atau polimer untuk daya tahan.kurung, atau crossarms) pada interval 20-30m, seperti yang ditentukan dalam desain menara.
2. Pemasangan Hardware Lampiran: Pemasangan kawat pria tugas berat brackets atau clivises ke menara's titik pemasangan yang telah ditentukan sebelumnya menggunakan baut kekuatan tinggi (kompatibel dengan menara's struktur baja galvanis).Bracket ini dirancang untuk mendistribusikan ketegangan secara merata di seluruh tubuh menara.
3. Penghentian kabel: Gunakan peralatan terminasi profesional (misalnya, lengan swage, kabel penjepit, atau jari) untuk mengamankan ujung setiap kabel guy. lengan swage diikat pada kawat untuk permanen,koneksi kekuatan tinggi, sementara kabel penjepit menyediakan tegangan diatur.
4. Koneksi & Ketegangan: Pasang ujung kawat guy yang diakhiri ke bracket menara dengan menggunakan belenggu atau pin, memastikan pas yang aman tanpa longgar.sebuah turnbuckle atau datang-sama) untuk menyesuaikan kawat tegangan ke spesifikasi desain penting untuk menyeimbangkan kekuatan lateral di menara.
5. Verifikasi: Periksa bahwa koneksi sejajar dengan struktur menara yang kerucut dan bahwa kawat ditekan secara merata (menghindari keterikatan yang berlebihan, yang dapat menekan tubuh menara).Memastikan hardware dan terminal fittings tahan korosi dan memenuhi standar keamanan menara.

Bagaimana cara menghubungkan kabel dan bolt jangkar?

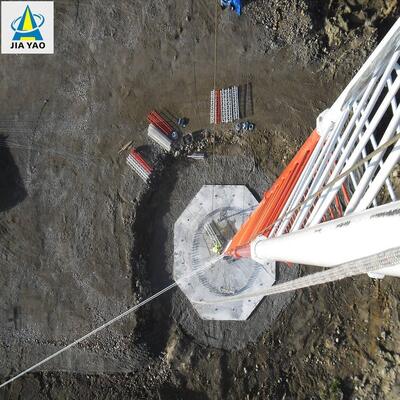

Menyambungkan kabel guy ke baut jangkar guyed (jangkar tanah) adalah langkah penting untuk mentransfer tegangan kawat ke tanah, memastikan stabilitas menara:

1. Persiapan Anchor: Memastikan jangkar tanah (beton berat atau jangkar baja, yang dirancang untuk beban tegangan) dipasang dengan benar di tanah pada sudut 45 ∼ 60 ° relatif ke kawat guy.Anchor harus benar-benar dikeraskan (untuk beton) dan tertanam dengan aman untuk menahan kekuatan tarik.
2. Eksposur Bolt Anchor: Pastikan baut atas jangkar (balok jangkar yang dipandu) menonjol di atas tanah dan berujung untuk mengakomodasi perangkat keras koneksi.Bolt harus terbuat dari baja kekuatan tinggi untuk menahan ketegangan kawat pria.
3. Penghentian kabel: Selesaikan ujung bebas kawat guy dengan menggunakan perlengkapan yang kuat (swage sleeve, kabel clamp, atau thimbles) yang digunakan untuk koneksi menara, memastikan ujung yang aman, beban.
4. Pengumpulan Hardware Koneksi: Tempelkan turnbuckle (untuk penyesuaian ketegangan) dan belenggu ke kawat guy terminated. turnbuckle terhubung ke baut jangkar guyed melalui kacang atau washer,memungkinkan untuk fine-tuning dari tegangan kawat.
5. Menekuk & Mengamankan: Gunakan turnbuckle untuk ketegangan kabel guy untuk spesifikasi yang diperlukan, memastikan ia menahan kekuatan lateral tanpa menarik jangkar.mengunci turnbuckle dengan pin cotter atau kunci kacang untuk mencegah longgar dari waktu ke waktu.
6. Pemeriksaan akhir: Memeriksa bahwa koneksi yang aman, jangkar menunjukkan tanda-tanda gerakan, dan kabel guy sejajar pada sudut 4560 ° yang benar. memeriksa korosi pada baut, hardware,dan terminasi kawat, memastikan kepatuhan terhadap IEC 62305 dan kode keselamatan lokal.

Silahkan klik di sini untuk informasi lebih lanjut!!!!!!

3Kerjasama Pelanggan

4.Sertifikasi

5. Layanan kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan pelanggan dengan solusi yang paling dioptimalkan dan menara komunikasi terbaik.Banyak produk telah diekspor ke AS, Eropa dan 55 negara lain.
Kami mengkhususkan diri dalam merancang dan memproduksi menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara guyed dan menara penjaga.laboratoriumBahan baku kami berasal dari pabrik baja terkenal di Cina: HBIS Group, Baowu Steel Group, Shougang Group.
