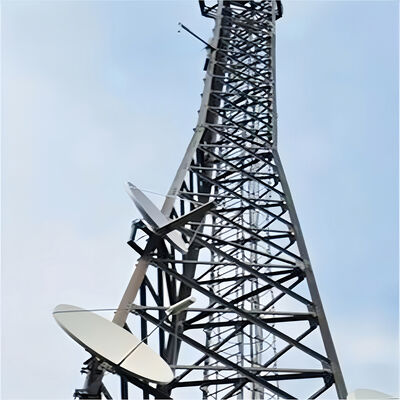

11 17 23 29M Tugas Ringan Baja Sudut Berkaki 3 Galvanis Luar Ruangan 5G 4G Satelit Menara Antena Telekomunikasi Beban Rendah

11 17 23 29M Baja Tugas 3 Kaki Baja Sudut Galvanis Outdoor 5G 4G Satelit Beban Rendah Menara Antena Telekomunikasi

Menara baja sudut 3 kaki termasuk dalam bidang teknis manufaktur peralatan komunikasi, khususnya berkaitan dengan menara komunikasi nirkabel segitiga, terdiri dari badan menara, penangkal petir, badan menara dibentuk oleh tumpukan badan menara segitiga, kaki menara badan menara dipasang di tanah, penangkal petir menjulur keluar dari puncak badan menara, badan menara adalah tumpukan badan menara dengan kemiringan yang sama atau kemiringan yang berubah satu kali, penampang badan menara adalah baja sudut, struktur penutup palang segitiga sama sisi, badan menara dilengkapi dengan banyak platform operasi secara berurutan dari atas ke bawah. Model utilitas mengungkapkan menara komunikasi nirkabel segitiga memiliki keunggulan keselamatan dan keandalan, serta struktur yang sederhana.
Deskripsi Produk

Apa itu badan menara baja sudut 3 kaki?

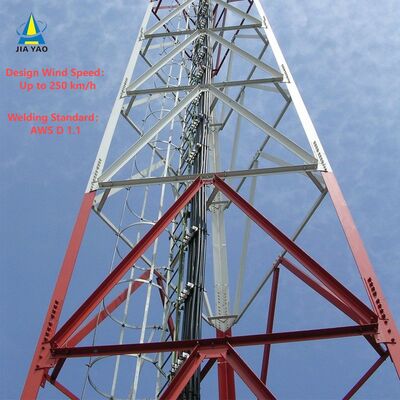

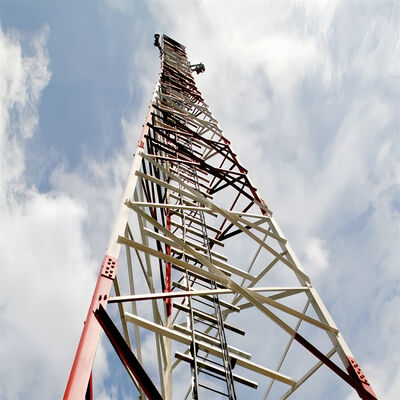

Badan menara baja sudut 3 kaki adalah struktur penopang beban inti menara, yang dicirikan oleh konfigurasi segitiga (seperti piramida). Ini terdiri dari tiga kaki baja vertikal (atau kolom) yang terhubung di bagian atas, dengan anggota penghubung baja sudut tambahan yang menghubungkan kaki-kaki di sepanjang ketinggian. Biasanya dibuat dari bagian baja galvanis, badan dirancang untuk menahan beban vertikal (misalnya, berat antena, peralatan, dan menara itu sendiri) dan beban horizontal (misalnya, angin, salju, atau gaya seismik) secara efisien. Desain sudut dan kerangka segitiganya memberikan stabilitas yang luar biasa, bahkan dalam kondisi lingkungan yang keras, sementara baja galvanis memastikan ketahanan korosi dan daya tahan jangka panjang. Badan berfungsi sebagai struktur pendukung utama untuk pemasangan peralatan komunikasi, transmisi daya, atau pengawasan.

Apa itu kaki menara baja sudut 3 kaki?

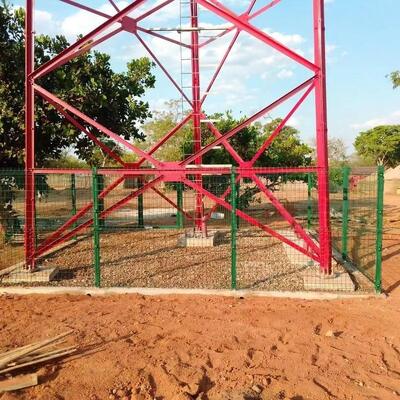

Bagian "kaki" dari menara baja sudut 3 kaki mengacu pada bagian dasar dari setiap kaki vertikal, yang berinteraksi dengan pondasi menara. Ini adalah komponen penting yang bertanggung jawab untuk mentransfer seluruh berat menara dan bebannya (peralatan, angin, dll.) ke pondasi di bawahnya, memastikan struktur tertanam dengan aman ke tanah. Kaki biasanya direkayasa dengan pelat sambungan, baut, atau titik jangkar yang terpasang kuat pada pondasi beton atau bertulang. Dibangun dari baja galvanis berkekuatan tinggi (sesuai dengan badan menara), kaki dirancang untuk menahan gaya geser, tarik, dan tekan, mencegah menara bergeser atau roboh. Desainnya disesuaikan dengan kondisi geologis lokasi, memastikan kompatibilitas dengan pondasi untuk stabilitas maksimum.

Apa itu tangga dan nampan kabel menara baja sudut 3 kaki?

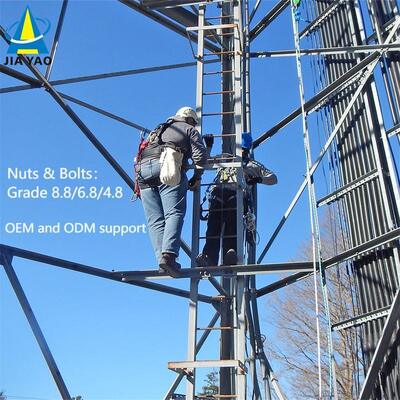

• Tangga: Komponen akses keselamatan yang dipasang di sepanjang badan menara, menyediakan jalur yang aman bagi pekerja untuk naik ke puncak (atau platform perantara) untuk pemasangan, pemeliharaan, atau inspeksi. Tangga biasanya terbuat dari baja galvanis untuk ketahanan korosi dan kekuatan, dengan anak tangga berjarak standar untuk kenyamanan mendaki. Mereka mungkin termasuk fitur keselamatan seperti pegangan tangan, sistem penahan jatuh, atau penutup sangkar untuk melindungi pekerja dari jatuh.
• Nampan Kabel: Saluran atau nampan struktural yang dipasang pada badan menara, dirancang untuk mengatur, mendukung, dan melindungi kabel (misalnya, kabel komunikasi, kabel daya, atau kawat sinyal) yang berjalan di antara dasar menara dan peralatan di puncak. Nampan kabel menjaga kabel tetap rapi, mencegah kusut atau kerusakan akibat faktor lingkungan (angin, hujan, radiasi UV), dan memfasilitasi akses mudah untuk pemeliharaan. Seperti komponen menara lainnya, mereka sering dibuat dari baja galvanis untuk memastikan daya tahan dan kompatibilitas dengan desain menara yang tahan korosi. Bersama-sama, tangga dan nampan kabel meningkatkan fungsionalitas menara dengan memungkinkan akses yang aman dan manajemen kabel yang efisien.

Bagaimana cara memasang menara baja sudut 3 kaki?

Pemasangan menara baja sudut 3 kaki mengikuti proses yang sistematis dan berfokus pada keselamatan:

1. Survei Lokasi dan Persiapan Pondasi: Pertama, lakukan survei lokasi terperinci untuk menentukan lokasi optimal, menilai kondisi geologis, dan mengidentifikasi potensi kendala lingkungan atau struktural (misalnya, kecepatan angin, aktivitas seismik). Kemudian, bangun pondasi yang kokoh (biasanya beton atau beton bertulang) yang disesuaikan dengan berat dan persyaratan beban menara. Pondasi harus rata dan tertanam kuat ke tanah untuk menopang kaki menara.
2. Perakitan Komponen Menara: Angkut komponen prefabrikasi (kaki baja, anggota penghubung, tangga, nampan kabel) ke lokasi. Rakit badan menara segitiga di lokasi: sejajarkan ketiga kaki, pasang anggota penghubung sudut untuk membentuk struktur piramida, dan pasang komponen tambahan seperti tangga dan nampan kabel selama perakitan.
3. Pemasangan Menara: Gunakan derek atau peralatan pengangkat khusus untuk menaikkan menara yang dirakit (atau bagian-bagiannya, untuk menara yang lebih tinggi) ke posisi vertikal. Sejajarkan kaki menara dengan titik jangkar pondasi dengan hati-hati dan kencangkan menggunakan baut atau jangkar untuk mengunci menara di tempatnya.

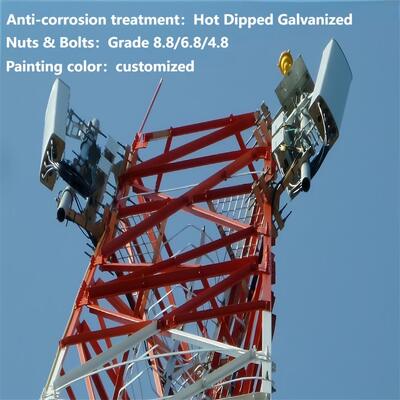

4. Pemasangan Peralatan: Pasang peralatan yang dimaksud (misalnya, antena, piringan gelombang mikro, jalur transmisi daya) pada platform puncak menara atau titik pemasangan yang ditentukan. Jalankan kabel melalui nampan kabel yang telah dipasang, hubungkan peralatan ke dasar.
5. Kontrol Kualitas dan Pemeriksaan Keselamatan: Lakukan inspeksi kualitas yang ketat untuk memverifikasi integritas struktural menara (misalnya, kekencangan baut, keselarasan komponen, ketahanan korosi). Terapkan protokol keselamatan selama pemasangan (misalnya, perlindungan jatuh bagi pekerja, pengujian beban peralatan) untuk memastikan kepatuhan terhadap standar industri. Pemeriksaan akhir mengkonfirmasi menara stabil, peralatan terpasang dengan benar, dan semua sistem berfungsi sebagaimana mestinya.

Pengujian galvanisasi menara baja sudut.

Galvanisasi adalah proses penting untuk menara baja sudut (seperti menara baja sudut 3 kaki), karena memberikan ketahanan korosi dan memperpanjang masa pakai struktur di lingkungan luar yang keras (misalnya, paparan angin, hujan, kelembaban, dan polutan industri). Untuk memastikan lapisan galvanis memenuhi standar kualitas dan berfungsi sebagaimana mestinya, serangkaian prosedur pengujian yang ketat dilakukan. Di bawah ini adalah gambaran rinci pengujian galvanisasi untuk menara baja sudut:

1. Tujuan Utama Pengujian Galvanisasi

Tujuan utama pengujian adalah untuk memverifikasi:

Ketebalan lapisan yang memadai (untuk memastikan perlindungan korosi jangka panjang).

Keseragaman dan adhesi lapisan seng (untuk mencegah pengelupasan atau terkelupas).

Bebas dari cacat (misalnya, retakan, lubang, area kosong, atau penumpukan seng berlebih).

Ketahanan korosi (untuk mengkonfirmasi lapisan dapat menahan degradasi lingkungan).

2. Metode Pengujian Utama untuk Menara Baja Sudut Galvanis

Pengujian biasanya dilakukan pada dua tahap: setelah galvanisasi pabrik (pada komponen individu seperti kaki, anggota penghubung, atau anak tangga) dan pasca-pemasangan (pemeriksaan spot pada menara yang dirakit). Metode yang paling umum meliputi:

A. Pengukuran Ketebalan Lapisan

Ketebalan lapisan seng secara langsung memengaruhi ketahanan korosi—lapisan yang terlalu tipis akan gagal sebelum waktunya, sementara ketebalan berlebih dapat menyebabkan kerapuhan atau kesesuaian komponen yang buruk.

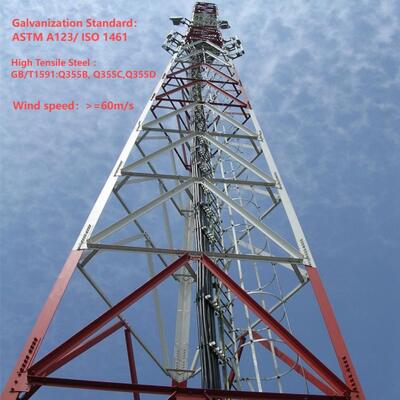

Standar Pengujian: Sesuai dengan standar internasional seperti ASTM A123 (untuk galvanisasi celup panas baja struktural) atau ISO 1461 (untuk lapisan galvanis celup panas pada barang besi dan baja).

Alat Pengujian:

Pengukur Ketebalan Magnetik: Metode non-destruktif yang paling banyak digunakan. Mengukur jarak antara probe magnetik dan substrat baja, menghitung ketebalan lapisan. Pengukuran dilakukan di beberapa titik (misalnya, 3–5 titik per meter persegi) pada setiap komponen, berfokus pada area bertegangan tinggi (misalnya, sambungan kaki, lubang baut) dan area yang sulit dilapisi.

Mikrometer (Destruktif): Untuk verifikasi, sebagian kecil komponen dapat dipotong, dan ketebalan lapisan diukur langsung dengan mikrometer (hanya digunakan untuk pengujian sampel, bukan suku cadang jadi).

Kriteria Penerimaan: Kisaran ketebalan minimum tipikal adalah 85–120 μm (mikrometer) untuk komponen baja struktural, tergantung pada ketebalan baja dan aplikasi (misalnya, menara di daerah pesisir atau industri mungkin memerlukan lapisan yang lebih tebal).

B. Pengujian Adhesi (Kekuatan Ikatan)

Ikatan yang kuat antara lapisan seng dan substrat baja mencegah pengelupasan selama transportasi, pemasangan, atau paparan tegangan mekanis (misalnya, getaran akibat angin).

Uji Tekuk: Sampel baja galvanis (misalnya, bagian baja sudut) ditekuk 180° di sekitar mandrel (diameter sesuai dengan ketebalan baja). Setelah ditekuk, lapisan diperiksa dari keretakan, pengelupasan, atau pemisahan dari baja. Tidak ada pelepasan yang terlihat yang diizinkan.

Uji Palu: Palu berbobot (biasanya 0,5–1 kg) dipukul dengan kuat ke lapisan di beberapa titik. Lapisan tidak boleh terkelupas, terkelupas, atau terangkat—hanya lekukan kecil (tanpa mengekspos substrat baja) yang diizinkan.

Uji Pisau: Pisau tajam yang tidak bergerigi digunakan untuk membuat goresan silang (pola kisi) pada lapisan. Pita perekat ditempelkan di atas goresan dan dikelupas dengan cepat; sedikit pengangkatan lapisan (jika ada) diizinkan.

C. Inspeksi Visual dan Cacat Permukaan

Inspeksi visual mengidentifikasi cacat yang jelas yang mengkompromikan integritas lapisan.

Prosedur: Periksa setiap komponen galvanis (dan menara yang dirakit) dengan mata telanjang atau kaca pembesar (pembesaran 10x) untuk:

Area kosong (baja terbuka), lubang, atau lubang jarum.

Retakan, lepuhan, atau penumpukan seng yang tidak merata (misalnya, "aliran" atau "tetesan" dari galvanisasi yang tidak tepat).

Kontaminasi (misalnya, minyak, kotoran, atau lapisan oksida di bawah lapisan).

Kriteria Penerimaan: Tidak boleh ada baja yang terlihat; ketidakrataan permukaan kecil (misalnya, nodul seng kecil) dapat diterima jika tidak memengaruhi kesesuaian komponen atau kinerja struktural.

D. Pengujian Ketahanan Korosi

Ini memverifikasi kemampuan lapisan untuk menahan karat dan degradasi dari waktu ke waktu.

Uji Semprot Garam (Kabut): Uji korosi yang dipercepat umum (sesuai ASTM B117 atau ISO 9227). Sampel galvanis ditempatkan dalam ruang di mana kabut kontinu larutan natrium klorida (air garam) 5% disemprotkan pada suhu terkontrol (35°C). Sampel diperiksa secara berkala (misalnya, setelah 24, 48, 100, atau 500 jam) untuk tanda-tanda karat merah (korosi baja) atau karat putih (oksidasi seng).

Penerimaan: Untuk menara struktural, lapisan harus menahan karat merah selama minimal 100–500 jam (tergantung pada lingkungan aplikasi). Karat putih (lapisan seng oksida sementara) adalah normal dan tidak menunjukkan kegagalan, tetapi tidak boleh menyebar berlebihan.

Uji Paparan Lapangan: Pengujian jangka panjang melibatkan pemasangan komponen sampel di lingkungan yang dituju menara (misalnya, daerah pesisir, gurun, atau industri) dan memantau korosi selama berbulan-bulan atau bertahun-tahun. Ini memvalidasi kinerja dunia nyata.

E. Analisis Komposisi Kimia (Opsional)

Untuk memastikan lapisan seng memenuhi standar kemurnian, analisis kimia dapat dilakukan pada bak galvanisasi atau sampel lapisan.

Metode Pengujian: Spektroskopi serapan atom (AAS) atau fluoresensi sinar-X (XRF) untuk mengukur kandungan seng (biasanya ≥98% seng murni untuk galvanisasi celup panas) dan mendeteksi kotoran (misalnya, timbal, besi) yang dapat mengurangi kualitas lapisan.

3. Standar Pengujian dan Kepatuhan

Pengujian galvanisasi untuk menara baja sudut harus mematuhi standar spesifik industri untuk memastikan konsistensi dan keandalan:

Standar ASTM: ASTM A123 (galvanisasi celup panas), ASTM B117 (uji semprot garam), ASTM A817 (baja galvanis untuk menara transmisi).

Standar ISO: ISO 1461 (lapisan galvanis), ISO 9227 (uji semprot garam).

Standar Lokal/Spesifik Industri: Untuk menara telekomunikasi atau transmisi daya, persyaratan tambahan dapat ditetapkan oleh badan pengatur (misalnya, IEEE untuk infrastruktur daya, ITU untuk menara telekomunikasi) atau spesifikasi proyek.

4. Pengujian Pasca-Pemasangan

Setelah menara dirakit dan dipasang, pemeriksaan spot dilakukan untuk memastikan lapisan galvanis tidak rusak selama transportasi, pengangkatan, atau perakitan:

Ukur kembali ketebalan lapisan di sambungan kritis (misalnya, sambungan kaki-ke-pondasi, sambungan tangga).

Periksa goresan, penyok, atau abrasi yang mungkin mengekspos substrat baja (sentuh ulang dengan cat kaya seng jika kerusakan kecil).

Verifikasi bahwa lubang baut dan titik sambungan (area aus tinggi) mempertahankan ketebalan lapisan yang memadai.

Ringkasan

Pengujian galvanisasi untuk menara baja sudut adalah proses komprehensif yang berfokus pada ketebalan, adhesi, kualitas permukaan, dan ketahanan korosi. Dengan mematuhi standar yang ketat dan melakukan pengujian pabrik dan di lokasi, integritas lapisan seng dipastikan, memungkinkan menara untuk menahan kondisi lingkungan yang keras dan memberikan keandalan jangka panjang dalam telekomunikasi, transmisi daya, dan aplikasi infrastruktur lainnya.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Pengemasan & Pengiriman

​

Pelanggan Kerjasama

​​

Sertifikasi

​

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Jenis produk yang disesuaikan & keuntungan

Menara Mandiri 
Menara mandiri biasanya adalah menara 3 kaki atau 4 kaki, dan bahannya adalah pipa baja atau baja sudut. Untuk sambungannya, menara tubular dihubungkan dengan flensa, dan menara baja sudut dihubungkan dengan mur dan baut. 
Fitur: 
1. Koefisien beban angin kecil, ketahanan angin kuat. 
2. Hemat sumber daya lahan, lokasi nyaman. 
Transportasi dan pemasangan yang nyaman.

Menara Pipa Baja
Menara tabung mengacu pada struktur baja bertingkat tinggi mandiri dengan kolom menara yang terbuat dari pipa baja dan bagian badan menara berbentuk segitiga. Karakteristik utamanya adalah ketiga kolom menara tabung terbuat dari pipa baja dan bagian badan menara berbentuk segitiga, yang merupakan struktur baja bertingkat tinggi yang berbeda dari baja sudut.

Menara Monopole

Menara monopole, adalah jenis yang umum digunakan, dengan penampilan indah, mencakup area kecil 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi. Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut berkekuatan tinggi atau tumpukan (sambungan geser). Memiliki karakteristik pemasangan yang mudah dan dapat beradaptasi dengan berbagai lokasi lapangan yang rumit.

Menara Bertali 
Menara bertali memiliki penampilan baru, dan karakteristik terbesarnya adalah diperkuat dengan menggunakan kawat baja bertali. Menara bertali adalah jenis menara komunikasi umum yang ekonomis dan praktis. Lebih ringan dan lebih murah daripada yang lain. Sangat cocok untuk area geografis yang luas. 

Menara Pengawas
Menara pengawas adalah bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitar dan memainkan peran penting di berbagai bidang. Desainnya menekankan harmoni dan kesatuan dengan lingkungan alam, dan gaya arsitekturnya biasanya terkoordinasi dengan lingkungan sekitar. Menara observasi biasanya terdiri dari badan menara, platform, menara, dan tangga, dengan struktur yang ringkas dan tahan lama.

Menara Pohon Kamuflase
Menara Pohon Kamuflase juga merupakan sejenis pohon buatan dari menara pohon Bionik, di dasar seperti yang asli, ditambah desain yang cermat, ketika ditempatkan di antara pohon-pohon asli di area wisata, taman, dan alun-alun, itu akan menjadi bagian dari alam. 
Fitur: 
1. Struktur yang indah dan penampilan yang menawan. 
2. Stabilitas struktural yang kuat dan masa kerja yang panjang. 
3. Cakupan area kecil dan efek ekonomi yang besar.
