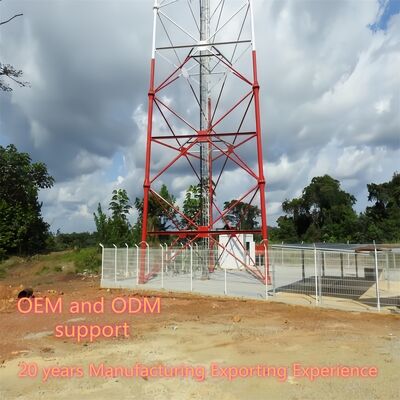

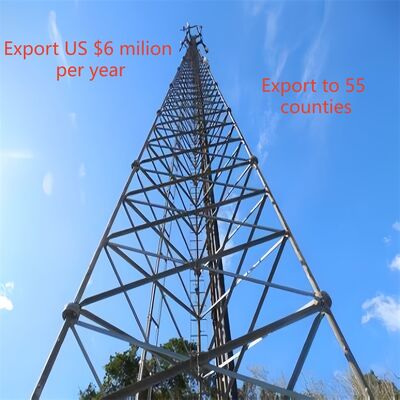

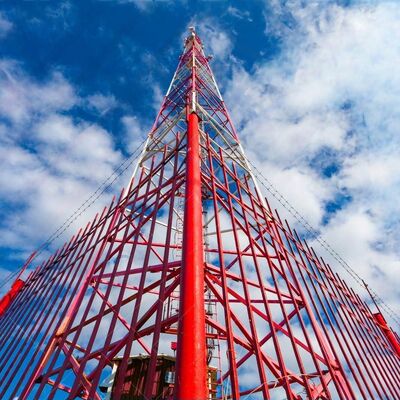

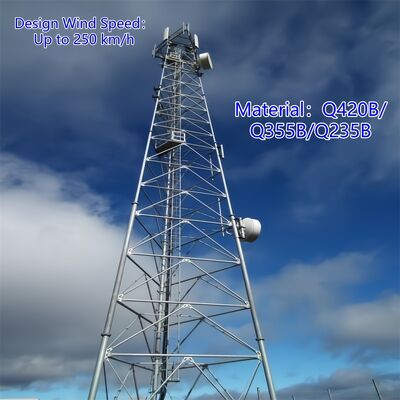

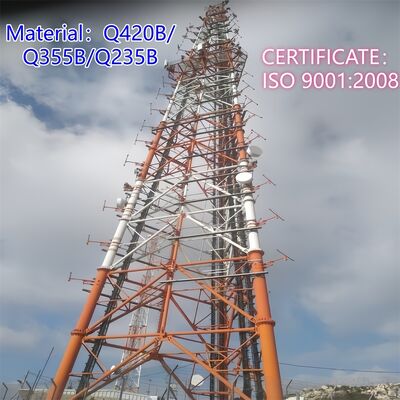

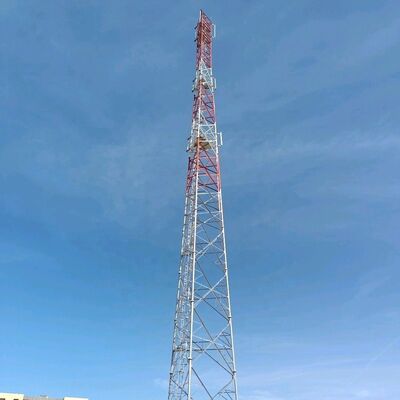

16 26 36M Sinyal Terintegrasi 3 Kaki Tubular Baja Galvanis Luar Ruangan 5G 4G Radio Satelit Wifi Menara Telekomunikasi

Kami mengkhususkan diri dalam merancang dan membuat menara baja khusus untuk aplikasi telekomunikasi, pemantauan, observasi, dan keamanan.Di bawah ini adalah informasi detail produk:

1. Detail Utama:
Tempat Asal: Hebei, Tiongkok (Daratan); Nama Merek: Jaoyao atau OEM; Nomor Model: Menara Telekomunikasi
Perawatan permukaan: Hot Dip Galvanis atau dicat.
2. Pengemasan & Pengiriman:
Detail Kemasan: Menara telekomunikasi akan dibundel dengan pengikat Galvanis sesuai kebutuhan klien.
Pengiriman:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin
Anggota menara: Satu menara baja dipisahkan menjadi beberapa bundel.
Baut: Bahan pengepakan adalah tas nilon atau drum baja yang kuat.
3. Data Teknis

Apa struktur kisi menara baja tubular berkaki 3?

Struktur kisi menara baja berbentuk tabung berkaki 3 merupakan kerangka seperti rangka yang menghubungkan ketiga kaki berbentuk tabung vertikal menara. Terdiri dari tabung baja berongga yang lebih kecil (konsisten dengan material kaki utama, misalnya, tabung baja mulus/dilas), anggota kisi ini membentuk sambungan horizontal dan diagonal yang saling bersilangan antara ketiga kaki, menciptakan pola seperti jaring segitiga di sepanjang ketinggian menara. Struktur ini bekerja bersama-sama dengan desain menara yang meruncing (lebih lebar di bagian dasar, lebih sempit di bagian atas) untuk mendistribusikan beban vertikal (berat menara, berat peralatan) dan gaya lateral (angin, aktivitas seismik) secara merata di ketiga kakinya. Kisi tubular tidak hanya meningkatkan kekakuan dan stabilitas struktural tetapi juga mengoptimalkan kinerja aerodinamis—mengurangi hambatan angin sebesar 30% dibandingkan struktur kisi baja sudut tradisional—membuat menara ini sangat mudah beradaptasi terhadap lingkungan yang keras atau berangin. Selain itu, penggunaan anggota berbentuk tabung memastikan strukturnya ringan dengan tetap mempertahankan kapasitas menahan beban yang tinggi.

Bagaimana cara memasang antena MW pada menara baja berbentuk tabung berkaki 3?

Pemasangan piringan microwave (MW) pada menara baja berbentuk tabung berkaki 3 mengikuti proses yang aman dan terstandar yang selaras dengan desain struktural menara dan standar industri:

1. Verifikasi Pra-instalasi: Konfirmasikan kapasitas penahan beban menara (sesuai standar TIA-222-G dan GB 50017) untuk memastikan menara dapat mendukung antena MW, perangkat keras pemasangan, dan beban terkait. Periksa braket antena menara yang sudah dipasang sebelumnya (aksesori terintegrasi) untuk integritas struktural.
2. Persiapan Braket: Gunakan braket antena khusus menara (atau braket buatan khusus yang kompatibel dengan kisi tubular) dan kencangkan ke kaki utama menara atau rangka kisi menggunakan baut berkekuatan tinggi Kelas 8.8 (ISO 898). Pastikan braket sejajar dengan jalur komunikasi titik-ke-titik yang diinginkan dan dikencangkan sesuai torsi yang ditentukan.
3. Mengangkat dan Memposisikan Piring: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat piringan MW ke ketinggian target (biasanya di dekat bagian atas menara atau pada platform pemeliharaan). Sesuaikan azimuth dan elevasi piringan agar sejajar dengan titik akhir penerima/transmisi, menggunakan alat penyelarasan laser untuk presisi.
4. Pengikat Aman: Pasang antena MW ke braket pemasangan menggunakan perangkat keras yang kompatibel, pastikan sambungannya kencang dan bebas goyangan. Periksa kembali torsi baut dengan alat yang dikalibrasi untuk mematuhi standar pengelasan dan pengencangan AWS D1.1.
5. Perutean Kabel: Rutekan kabel sinyal dan kabel daya parabola melalui sistem manajemen kabel terintegrasi menara (atau sepanjang jalur terlindung pada struktur kisi) untuk menghindari paparan terhadap kerusakan lingkungan. Pastikan kabel diisolasi dengan benar dan kedap air pada titik sambungan.
6. Inspeksi Akhir: Melakukan pemeriksaan visual pada piringan, braket, dan sambungan untuk memastikan stabilitas. Uji transmisi sinyal untuk memverifikasi keselarasan dan fungsionalitas. Patuhi protokol keselamatan (misalnya, perlindungan jatuh bagi pekerja) selama instalasi.

Struktur utama menara baja berbentuk tabung berkaki 3?

Struktur utama menara baja berbentuk tabung berkaki 3 adalah sistem berbingkai segitiga mandiri yang dirancang untuk stabilitas, penahan beban, dan efisiensi aerodinamis, yang terdiri dari tiga komponen inti:

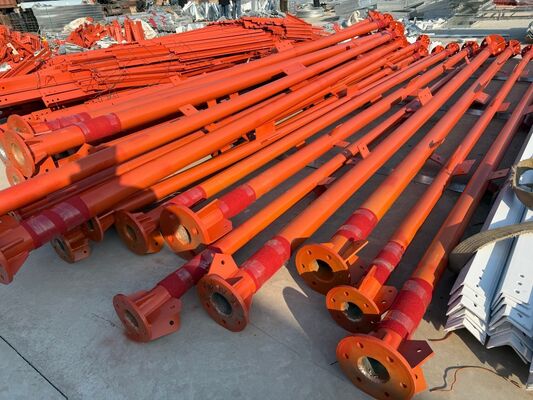

• Tiga Kaki Tubular Vertikal: Elemen penahan beban utama, terbuat dari tabung baja mulus atau dilas (memenuhi standar Q345B/ASTM A500). Disusun dalam konfigurasi segitiga, kaki-kaki ini memindahkan berat total menara (termasuk peralatan dan beban lingkungan) ke pondasi.
• Rangka Kisi Tubular: Tabung baja berongga kecil yang menghubungkan ketiga kaki utama secara horizontal dan diagonal. Sistem rangka silang ini mendistribusikan beban secara merata, meningkatkan kekakuan struktural, dan mengurangi hambatan angin, sehingga membentuk pola kisi khas menara.
• Sambungan Rangka & Flensa Meruncing: Menara menyempit secara bertahap dari dasar ke atas (alas lebih lebar, puncak lebih sempit) untuk mengoptimalkan ketahanan terhadap angin kencang (hingga 200km/jam) dan gempa bumi. Segmen menara disambung melalui flensa baut berkekuatan tarik tinggi, memastikan perakitan aman dan menurunkan risiko pemeliharaan.

Komponen-komponen ini membentuk tulang punggung struktural, dengan aksesori terintegrasi (misalnya platform, tangga) yang menambah dukungan fungsional tanpa mengurangi integritas struktur utama.

Platform, tangga

A.Platform

• Tujuan: Berfungsi sebagai ruang kerja tinggi yang stabil untuk memasang, memelihara, atau memeriksa antena MW, antena, sensor, atau peralatan lainnya. Ini juga menyediakan tempat istirahat yang aman bagi pekerja selama akses menara.
• Fitur Desain: Dibuat dari baja galvanis (sesuai ASTM A123 untuk ketahanan korosi) dan diintegrasikan ke dalam struktur kisi pada ketinggian tertentu. Dilengkapi dengan pagar pengaman untuk mencegah jatuh dan permukaan anti selip untuk kestabilan pekerja. Direkayasa untuk menopang beban pekerja, perkakas, dan perlengkapan, selaras dengan kapasitas menahan beban menara secara keseluruhan. Mungkin termasuk lubang akses untuk memudahkan pergerakan antar bagian menara.
• Keuntungan Utama: Diposisikan secara strategis di dekat titik pemasangan peralatan untuk menyederhanakan tugas pemeliharaan, meningkatkan efisiensi operasional.

B.Tangga

• Tujuan: Sistem akses keselamatan khusus yang memungkinkan pekerja memanjat menara untuk mencapai platform, peralatan, atau bagian atas untuk pemasangan, inspeksi, atau perbaikan.
• Fitur Desain: Dibangun dari baja galvanis untuk daya tahan dan ketahanan terhadap korosi, dengan jarak anak tangga yang merata (sesuai standar keselamatan industri) untuk pendakian yang nyaman. Dilengkapi dengan mekanisme anti-jatuh (misalnya, pemandu kabel untuk tali pengaman) untuk meminimalkan risiko jatuh—konsisten dengan spesifikasi desain "tangga anti-jatuh" menara. Dipasang secara vertikal ke kaki utama atau rangka kisi, memastikan jalur yang aman dan stabil.
• Kepatuhan: Dirancang sesuai dengan peraturan keselamatan dan standar desain menara (misalnya, TIA-222-G, GB 50017), dengan memprioritaskan perlindungan pekerja selama akses vertikal.

Bersama-sama, platform dan tangga meningkatkan kegunaan menara dengan memungkinkan akses yang aman dan efisien ke peralatan di ketinggian, mendukung pengoperasian dan pemeliharaan yang berkelanjutan sambil mematuhi persyaratan keselamatan dan ketahanan industri.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!

Kunjungan pelanggan

Perakitan,Pengujian Menara Baja Galvanis

Sertifikasi

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!

Jenis & keunggulan produk yang disesuaikan

Menara Swadaya 
Menara mandiri biasanya berupa menara 3 kaki atau 4 kaki, dan materialnya adalah pipa baja atau baja siku. Sedangkan untuk sambungannya, menara berbentuk tabung dihubungkan dengan flensa, dan menara baja sudut dihubungkan dengan mur dan baut.
Fitur:
1. Koefisien beban angin kecil, hambatan angin kuat.
2.Hemat sumber daya lahan, lokasi yang nyaman.
Transportasi dan pemasangan yang nyaman.

Menara Baja Pipa
Menara tabung mengacu pada struktur baja bertingkat tinggi mandiri dengan kolom menara yang terbuat dari pipa baja dan bagian badan menara berbentuk segitiga. Ciri utamanya adalah kolom menara tiga tabung terbuat dari pipa baja dan bagian badan menara berbentuk segitiga, yaitu struktur baja bertingkat tinggi yang berbeda dengan baja siku.

Menara Monopole 
Menara tabung tunggal, juga disebut menara monopole, adalah jenis yang umum digunakan, dengan tampilan cantik, seluas 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi. Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut berkekuatan tinggi. Ini memiliki karakteristik instalasi yang mudah dan dapat beradaptasi dengan berbagai lokasi lapangan yang rumit.

Menara Guyed 
Menara Guyed memiliki tampilan baru, dan karakteristik terbesarnya diperkuat dengan menggunakan kawat baja. Menara Guyed adalah jenis menara komunikasi umum yang ekonomis dan praktis. Ini lebih ringan dan lebih murah dibandingkan yang lain. Sangat cocok untuk wilayah geografis yang luas.

Menara Penjaga
Menara Pengawal merupakan bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitar dan berperan penting dalam berbagai bidang. Desainnya mengedepankan keselarasan dan kesatuan dengan lingkungan alam, dan gaya arsitekturnya biasanya dikoordinasikan dengan lingkungan sekitar. Menara observasi biasanya terdiri dari badan menara, platform, menara, dan tangga, dengan struktur yang kompak dan tahan lama.

Menara Pohon Tersamar
Menara Pohon Tersamar juga merupakan sejenis pohon kartificial dari menara pohon Bionic, yang dasarnya seperti asli, ditambah desain yang cermat, bila ditempatkan di antara pepohonan asli di area tamasya, taman, dan alun-alun, akan menjadi bagian dari alam.
Fitur:
1. Struktur indah dan penampilan cantik.
2. Stabilitas struktural yang kuat dan masa kerja yang panjang.
3. Cakupan wilayah kecil dan efek ekonomi besar.
