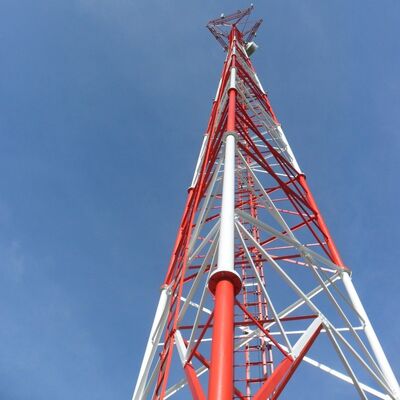

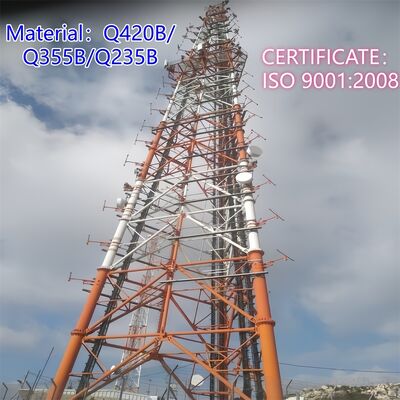

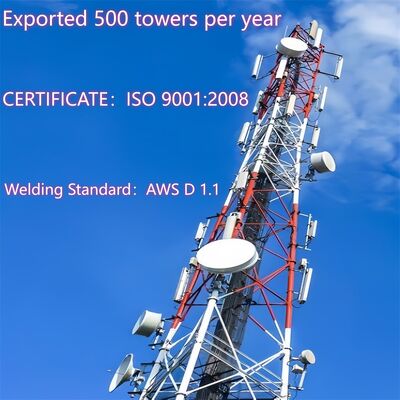

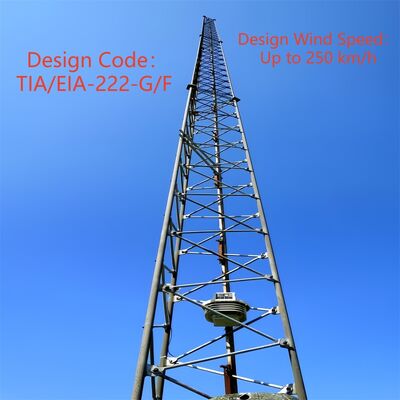

19 29 39M Multi Signal 3 Legged Tubular Galvanized Steel Self Supporting Outdoor 5G 4G Microwave Radio Mast

Kami mengkhususkan diri dalam merancang dan memproduksi menara baja khusus untuk telekomunikasi, pemantauan, pengamatan, dan aplikasi keamanan.Di bawah ini adalah informasi produk rinci:

1. kunci Rincian:
Tempat Asal: Hebei, China (Daratan); Nama Merek: Jaoyao atau OEM; Nomor Model: Telecom Tower
Perawatan permukaan: Hot Dip Galvanized atau dicat.
2Pengemasan & Pengiriman:
Rincian kemasan: Menara telekomunikasi akan dibundel dengan tali galvanis sesuai dengan kebutuhan klien.
Pengiriman:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin

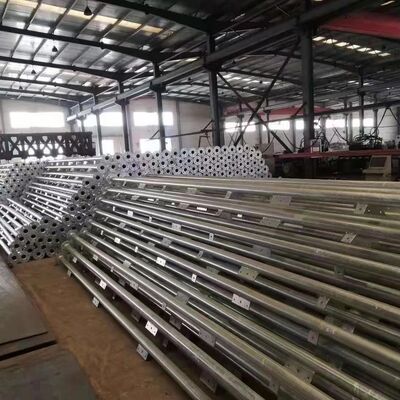

Anggota menara: Satu menara baja dipisahkan menjadi beberapa bundel.
Bolt: Bahan kemasan adalah kantong nilon yang kokoh atau drum baja.
3. Data Teknis

Apa struktur akhir dari menara baja tabung 3 kaki?

Struktur kisi-kisi dari menara baja tabung 3 kaki adalah kerangka seperti truss yang menghubungkan tiga kaki tabung vertikal menara.Terdiri dari tabung baja berongga yang lebih kecil (sesuai dengan bahan kaki utama), misalnya, tabung baja tanpa jahitan / las), anggota kisi ini membentuk sambungan horizontal dan diagonal silang antara tiga kaki,menciptakan pola seperti jaring segitiga di seluruh ketinggian menaraStruktur ini bekerja bersamaan dengan desain menara yang melengkung (lebih luas di dasar, lebih sempit di bagian atas) untuk mendistribusikan beban vertikal (berat menara, berat peralatan) dan kekuatan lateral (angin,aktivitas seismik) secara merata di tiga kaki. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsSelain itu, penggunaan anggota tabung memastikan struktur ringan sambil mempertahankan kapasitas beban yang tinggi.

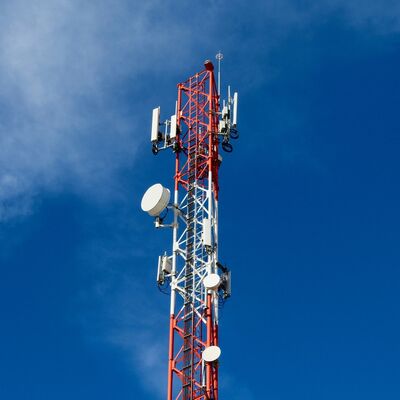

Bagaimana cara memasang antena MW pada menara baja tabung 3 kaki?

Menginstal piring gelombang mikro (MW) pada menara baja tubular 3 kaki mengikuti proses yang aman dan standar yang selaras dengan desain struktural menara dan standar industri:

1. Verifikasi pra-pemasangan: Konfirmasi kapasitas bantalan menara (sesuai dengan standar TIA-222-G dan GB 50017) untuk memastikan dapat mendukung piring MW, perangkat keras pemasangan, dan beban terkait.Periksa antene antene menara yang telah dipasang sebelumnya (aksesoris terintegrasi) untuk integritas struktural.
2. Persiapan Bracket: Gunakan anten anten khusus menara (atau penyangga yang dibuat khusus yang kompatibel dengan kisi tabung) dan amankan mereka ke kaki utama menara atau kisi menggunakan Grade 8.8 baut kekuatan tinggi (ISO 898). Pastikan bracket sejajar dengan jalur komunikasi titik-ke-titik yang dimaksudkan dan diperketat ke torsi yang ditentukan.
3. Angkat Piring dan Posisinya: Menggunakan derek atau peralatan angkat khusus untuk mengangkat piring MW ke ketinggian target (biasanya di dekat bagian atas menara atau di atas platform pemeliharaan).Sesuaikan azimuth piring dan ketinggian untuk menyelaraskan dengan titik akhir penerima / pemancar, menggunakan alat penyelarasan laser untuk presisi.
4. Pemasangan yang Aman: Pasang piring MW ke bracket yang dipasang menggunakan perangkat keras yang kompatibel, memastikan koneksi yang ketat dan bebas goyah. Periksa kembali torsi baut dengan alat yang dikalibrasi agar sesuai dengan AWS D1.Standar pengelasan dan pengikat.
5. Routing Kabel: Arahkan sinyal piring dan kabel listrik melalui sistem manajemen kabel terintegrasi menara (atau di sepanjang jalur yang dilindungi pada struktur kisi) untuk menghindari paparan kerusakan lingkungan.Pastikan kabel terisolasi dengan baik dan kedap air di titik koneksi.
6. Pemeriksaan Akhir: Melakukan pemeriksaan visual piring, bracket, dan koneksi untuk mengkonfirmasi stabilitas. Uji transmisi sinyal untuk memverifikasi keselarasan dan fungsionalitas. Mematuhi protokol keamanan (misalnya,perlindungan terjatuh untuk pekerja) di seluruh fasilitas.

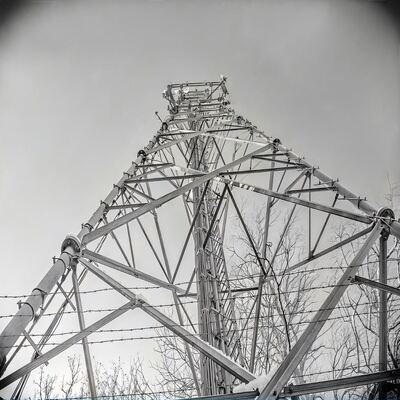

Struktur utama dari menara baja berbentuk tabung 3 kaki?

Struktur utama dari menara baja tabung berkaki tiga adalah sistem rangka segitiga yang mendukung diri sendiri yang dirancang untuk stabilitas, bantalan beban, dan efisiensi aerodinamika,terdiri dari tiga komponen inti:

• Tiga Kaki Tubular Vertikal: Unsur-unsur bantalan utama, terbuat dari tabung baja tanpa jahitan atau las (sesuai dengan standar Q345B/ASTM A500).kaki ini mentransfer total berat menara (termasuk peralatan dan beban lingkungan) ke pondasi.
• Tumpukan Jaring Tubular: Tabung baja berongga yang lebih kecil yang menghubungkan tiga kaki utama secara horizontal dan diagonal.dan mengurangi resistensi angin, membentuk pola kisi khas menara.
• Sambungan Frame & Flange yang keriting: Menara semakin sempit dari dasar ke atas (basis yang lebih luas, puncak yang lebih sempit) untuk mengoptimalkan ketahanan terhadap angin kencang (hingga 200km / jam) dan gempa bumi.Segmen menara dihubungkan melalui flang bolted tegangan tinggi, memastikan perakitan yang aman dan mengurangi risiko pemeliharaan.

Komponen-komponen ini membentuk tulang punggung struktural, dengan aksesori terintegrasi (misalnya, platform, tangga) menambahkan dukungan fungsional tanpa mengorbankan integritas struktur utama.

Platform, tangga

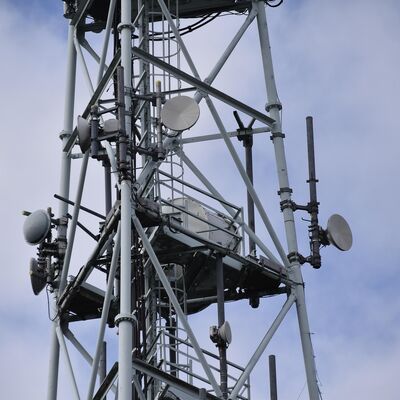

A. Platform

• Tujuan: Berfungsi sebagai ruang kerja yang tinggi yang stabil untuk memasang, memelihara, atau memeriksa antena, sensor, atau peralatan MW lainnya.Ini juga menyediakan tempat istirahat yang aman bagi pekerja selama akses menara.
• Fitur Desain: Terbuat dari baja galvanis (menurut ASTM A123 untuk ketahanan korosi) dan terintegrasi ke dalam struktur kisi pada ketinggian yang ditentukan.Dilengkapi dengan pagar pengaman untuk mencegah jatuh dan permukaan anti-slip untuk stabilitas pekerja. Dirancang untuk mendukung berat pekerja, alat, dan peralatan, selaras dengan kapasitas beban keseluruhan menara. Dapat mencakup pintu akses untuk gerakan yang mudah antara bagian menara.
• Keuntungan Utama: Diposisikan secara strategis di dekat titik pemasangan peralatan untuk merampingkan tugas pemeliharaan, meningkatkan efisiensi operasional.

B. Tangga

• Tujuan: Sistem akses keamanan khusus yang memungkinkan pekerja untuk memanjat menara untuk mencapai platform, peralatan, atau bagian atas untuk pemasangan, inspeksi, atau perbaikan.
• Fitur Desain: Dibangun dari baja galvanis untuk daya tahan dan ketahanan korosi, dengan tangga rata (menurut standar keselamatan industri) untuk pendakian yang nyaman.., panduan kabel untuk sabuk pengaman) untuk meminimalkan risiko jatuh sesuai dengan spesifikasi desain menara "pangkat anti jatuh".Menjamin keamanan, jalur stabil.
• Kepatuhan: Dirancang sesuai dengan peraturan keselamatan dan standar desain menara (misalnya, TIA-222-G, GB 50017), memberikan prioritas perlindungan pekerja selama akses vertikal.

Bersama-sama platform dan tangga meningkatkan kegunaan menara dengan memungkinkan akses yang aman dan efisien ke peralatan ketinggian tinggi,mendukung operasi dan pemeliharaan yang sedang berlangsung sambil mematuhi persyaratan keselamatan dan daya tahan industri.

Silahkan klik di sini untuk informasi lebih lanjut!!!

Kunjungan pelanggan

Membungkus,Pengujian Menara Baja Galvanisasi

Sertifikasi

Silahkan klik di sini untuk informasi lebih lanjut!!!

Jenis produk yang disesuaikan & keuntungan

Menara yang Mendukung Diri Sendiri 
Menara yang mendukung diri biasanya 3 kaki dari menara 4 kaki, dan bahannya adalah pipa baja atau baja sudut.dan menara baja sudut terhubung dengan kacang dan baut.
Fitur:
1Koefisien beban angin yang kecil, ketahanan angin yang kuat.
2Menghemat sumber daya tanah, lokasi yang nyaman.
Pengangkutan dan pemasangan yang nyaman.

Menara Baja Pipa
Menara tabung mengacu pada struktur baja tinggi yang mendukung diri dengan kolom menara yang terbuat dari pipa baja dan bagian tubuh menara dalam bentuk segitiga.Karakteristik utamanya adalah bahwa tiang menara tiga tabung terbuat dari pipa baja dan bagian tubuh menara dalam bentuk segitiga, yang merupakan struktur baja tinggi yang berbeda dari baja sudut.

Menara Monopole 
Menara tabung tunggal juga disebut menara monopole, adalah jenis yang umum digunakan, dengan penampilan yang indah, meliputi area kecil dari 9 sampai 18 meter persegi, biaya-efektif,dan diadopsi oleh mayoritas konstruksi. Badan menara mengadopsi bagian yang lebih wajar, yang terhubung melalui baut kekuatan tinggi.

Menara Guyed 
Menara Guyed memiliki penampilan baru,dan karakteristik terbesarnya diperkuat dengan menggunakan kawat guy baja.Menara Guyed adalah jenis menara komunikasi yang umum yang ekonomis dan praktis.Ini lebih ringan dan lebih murah dari yang lainHal ini sangat cocok untuk wilayah geografis yang luas.

Menara Penjaga
Menara penjaga adalah bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitarnya dan memainkan peran penting dalam berbagai bidang.Desainnya menekankan harmoni dan kesatuan dengan lingkungan alamMenara pengamatan biasanya terdiri dari tubuh menara, platform, menara, dan tangga,dengan struktur kompak dan tahan lama.

Menara Pohon yang Disamarkan
Menara Pohon Kamuflase juga semacam pohon buatan dari menara pohon Bionic, pada dasar seperti yang nyata, ditambah desain cermat, ketika ditempatkan di antara pohon-pohon nyata di area wisata,taman dan alun-alun, itu akan menjadi bagian dari alam.
Fitur:
1Struktur yang indah dan penampilan yang indah.
2Stabilitas struktural yang kuat dan umur kerja yang panjang.
3Area yang kecil dan efek ekonomi yang besar.

Layanan Kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan pelanggan dengan solusi yang paling dioptimalkan dan menara komunikasi terbaik.Banyak produk telah diekspor ke AS, Eropa dan 55 negara lain.
Kami mengkhususkan diri dalam merancang dan memproduksi menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara guyed dan menara penjaga.laboratoriumBahan baku kami berasal dari pabrik baja terkenal di Cina: HBIS Group, Baowu Steel Group, Shougang Group.
