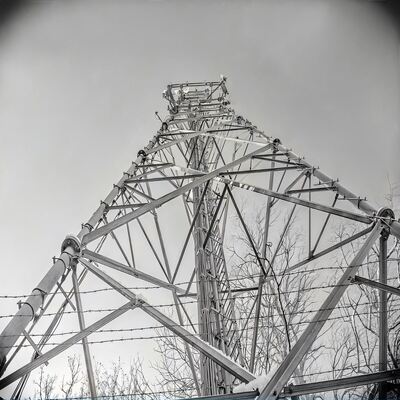

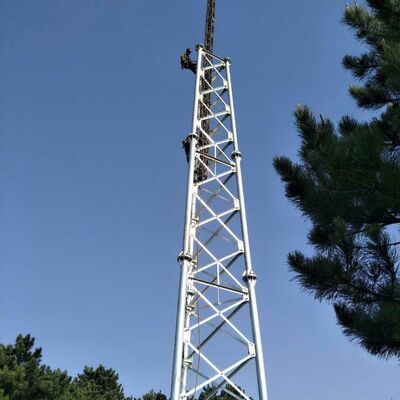

18 28 38M 3 Kaki Menara Baja Tubular Galvanis Frekuensi Ganda Luar Ruangan 5G 4G Wifi Siaran TV Menara Komunikasi

Kami berspesialisasi dalam merancang dan memproduksi menara baja yang disesuaikan untuk aplikasi telekomunikasi, pemantauan, observasi, dan keamanan. Di bawah ini adalah informasi produk terperinci:

1. Detail Kunci:
Tempat Asal: Hebei, Tiongkok (Daratan); Nama Merek: Jaoyao atau OEM; Nomor Model: Menara Telekomunikasi
Perlakuan permukaan: Galvanis Celup Panas atau dicat.
2. Pengemasan & Pengiriman:
Detail Pengemasan: Menara telekomunikasi akan dibundel dengan tali galvanis sesuai dengan persyaratan klien.
Pengiriman: Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin

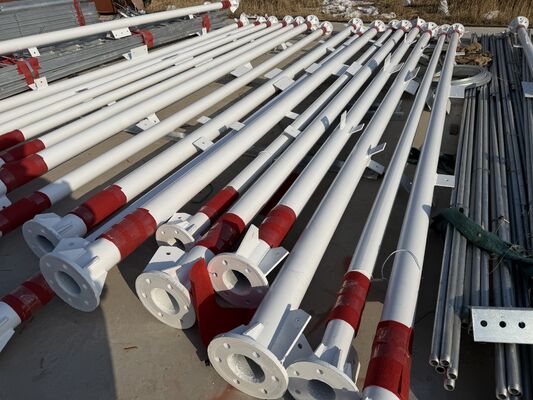

Anggota menara: Satu menara baja dipisahkan menjadi beberapa bundel.
Baut: Bahan pengemas adalah tas nilon yang kokoh atau drum baja.
3. Data Teknis

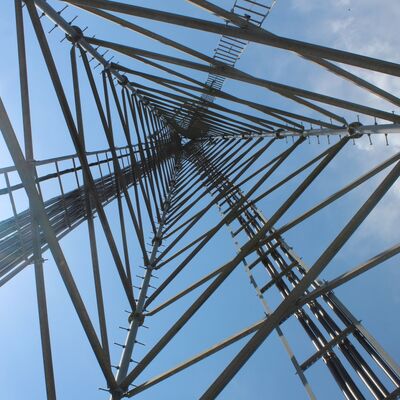

Apa struktur kisi dari menara baja tubular 3 kaki?

Struktur kisi menara baja tubular 3 kaki adalah kerangka seperti rangka yang menghubungkan tiga kaki tubular vertikal menara. Terdiri dari tabung baja berongga yang lebih kecil (sesuai dengan bahan kaki utama, mis., tabung baja mulus/terlasi), anggota kisi ini membentuk sambungan horizontal dan diagonal bersilangan di antara ketiga kaki, menciptakan pola seperti jaring segitiga di sepanjang ketinggian menara. Struktur ini bekerja bersama dengan desain menara yang meruncing (lebih lebar di dasar, lebih sempit di puncak) untuk mendistribusikan beban vertikal (berat menara, berat peralatan) dan gaya lateral (angin, aktivitas seismik) secara merata ke ketiga kaki. Kisi tubular tidak hanya meningkatkan kekakuan dan stabilitas struktural tetapi juga mengoptimalkan kinerja aerodinamis—mengurangi hambatan angin sebesar 30% dibandingkan dengan struktur kisi baja bersudut tradisional—menjadikan menara sangat mudah beradaptasi dengan lingkungan yang keras atau berangin. Selain itu, penggunaan anggota tubular memastikan struktur ringan sambil mempertahankan kapasitas penahan beban yang tinggi.

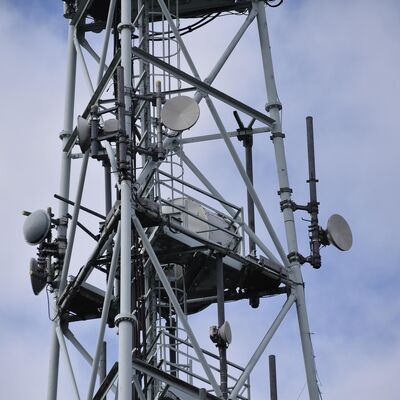

Bagaimana cara memasang piringan MW pada menara baja tubular 3 kaki?

Pemasangan piringan gelombang mikro (MW) pada menara baja tubular 3 kaki mengikuti proses yang aman dan standar yang selaras dengan desain struktural menara dan standar industri:

1. Verifikasi Pra-Pemasangan: Konfirmasikan kapasitas penahan beban menara (sesuai standar TIA-222-G dan GB 50017) untuk memastikan menara dapat menopang piringan MW, perangkat keras pemasangan, dan beban terkait. Periksa braket antena yang sudah terpasang di menara (aksesori terintegrasi) untuk integritas struktural.
2. Persiapan Braket: Gunakan braket antena khusus menara (atau braket yang dibuat khusus yang kompatibel dengan kisi tubular) dan pasang ke kaki utama menara atau rangka kisi menggunakan baut berkekuatan tinggi Grade 8.8 (ISO 898). Pastikan braket sejajar dengan jalur komunikasi titik-ke-titik yang dimaksud dan dikencangkan ke torsi yang ditentukan.
3. Pengangkatan dan Pemosisian Piringan: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat piringan MW ke ketinggian target (biasanya di dekat bagian atas menara atau di platform pemeliharaan). Sesuaikan azimut dan elevasi piringan untuk sejajar dengan titik penerima/pemancar, menggunakan alat penyelarasan laser untuk presisi.
4. Pengencangan Aman: Pasang piringan MW ke braket yang terpasang menggunakan perangkat keras yang kompatibel, pastikan sambungan kencang dan tidak goyang. Periksa kembali torsi baut dengan alat terkalibrasi untuk mematuhi standar pengelasan dan pengencangan AWS D1.1.
5. Perutean Kabel: Rutekan kabel sinyal dan daya piringan melalui sistem manajemen kabel terintegrasi menara (atau di sepanjang jalur terlindungi pada struktur kisi) untuk menghindari paparan kerusakan lingkungan. Pastikan kabel terisolasi dengan baik dan kedap air pada titik sambungan.
6. Inspeksi Akhir: Lakukan pemeriksaan visual piringan, braket, dan sambungan untuk mengkonfirmasi stabilitas. Uji transmisi sinyal untuk memverifikasi penyelarasan dan fungsionalitas. Patuhi protokol keselamatan (misalnya, perlindungan jatuh bagi pekerja) selama pemasangan.

Struktur utama menara baja tubular 3 kaki?

Struktur utama menara baja tubular 3 kaki adalah sistem rangka segitiga yang berdiri sendiri, dirancang untuk stabilitas, penahan beban, dan efisiensi aerodinamis, terdiri dari tiga komponen inti:

• Tiga Kaki Tubular Vertikal: Elemen penahan beban utama, terbuat dari tabung baja mulus atau terlas (sesuai standar Q345B/ASTM A500). Diatur dalam konfigurasi segitiga, kaki-kaki ini mentransfer total berat menara (termasuk peralatan dan beban lingkungan) ke pondasi.
• Rangka Kisi Tubular: Tabung baja berongga yang lebih kecil yang menghubungkan ketiga kaki utama secara horizontal dan diagonal. Sistem rangka bersilangan ini mendistribusikan beban secara merata, meningkatkan kekakuan struktural, dan mengurangi hambatan angin, membentuk pola kisi khas menara.

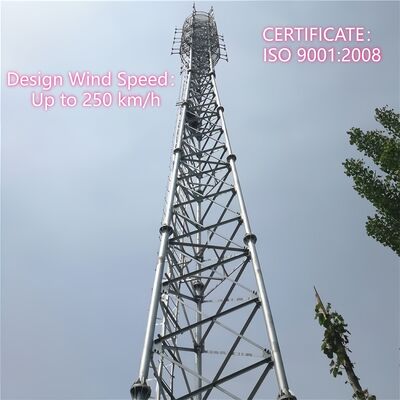

• Rangka Meruncing & Sambungan Flange: Menara menyempit secara bertahap dari dasar ke puncak (dasar lebih lebar, puncak lebih sempit) untuk mengoptimalkan ketahanan terhadap angin kencang (hingga 200 km/jam) dan gempa bumi. Segmen menara disambung melalui flange baut tarik tinggi, memastikan perakitan yang aman dan mengurangi risiko pemeliharaan.

Komponen-komponen ini membentuk tulang punggung struktural, dengan aksesori terintegrasi (misalnya, platform, tangga) menambahkan dukungan fungsional tanpa mengorbankan integritas struktur utama.

Platform, tangga

A. Platform

• Tujuan: Berfungsi sebagai ruang kerja yang stabil di ketinggian untuk memasang, memelihara, atau memeriksa piringan MW, antena, sensor, atau peralatan lainnya. Ini juga menyediakan titik istirahat yang aman bagi pekerja selama akses menara.
• Fitur Desain: Dibuat dari baja galvanis (sesuai ASTM A123 untuk ketahanan korosi) dan terintegrasi ke dalam struktur kisi pada ketinggian yang ditentukan. Dilengkapi dengan pagar pengaman untuk mencegah jatuh dan permukaan anti-selip untuk stabilitas pekerja. Direkayasa untuk menopang berat pekerja, alat, dan peralatan, selaras dengan kapasitas penahan beban keseluruhan menara. Mungkin termasuk lubang akses untuk pergerakan yang mudah antar bagian menara.
• Keunggulan Utama: Diposisikan secara strategis di dekat titik pemasangan peralatan untuk menyederhanakan tugas pemeliharaan, meningkatkan efisiensi operasional.

B. Tangga

• Tujuan: Sistem akses keselamatan khusus yang memungkinkan pekerja memanjat menara untuk mencapai platform, peralatan, atau bagian atas untuk pemasangan, inspeksi, atau perbaikan.
• Fitur Desain: Dibangun dari baja galvanis untuk daya tahan dan ketahanan korosi, dengan anak tangga yang berjarak merata (sesuai standar keselamatan industri) untuk pendakian yang nyaman. Dilengkapi dengan mekanisme anti-jatuh (misalnya, pemandu kabel untuk sabuk pengaman) untuk meminimalkan risiko jatuh—sesuai dengan spesifikasi desain "tangga anti-jatuh" menara. Dipasang secara vertikal ke kaki utama atau rangka kisi, memastikan jalur yang aman dan stabil.

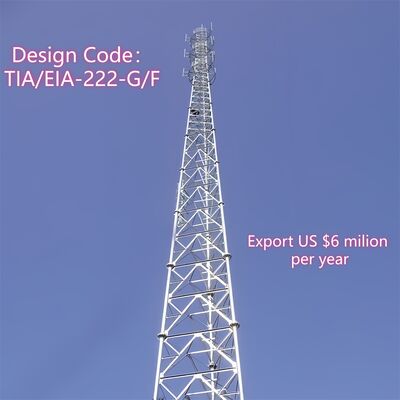

• Kepatuhan: Dirancang sesuai dengan peraturan keselamatan dan standar desain menara (misalnya, TIA-222-G, GB 50017), memprioritaskan perlindungan pekerja selama akses vertikal.

Bersama-sama, platform dan tangga meningkatkan kegunaan menara dengan memungkinkan akses yang aman dan efisien ke peralatan di ketinggian, mendukung operasi dan pemeliharaan berkelanjutan sambil mematuhi persyaratan keselamatan dan daya tahan industri.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!

Kunjungan pelanggan

Perakitan,Pengujian Menara Baja Galvanis

Sertifikasi

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!

Jenis produk yang disesuaikan & keunggulan

Menara Mandiri 
Menara mandiri biasanya adalah menara 3 kaki atau 4 kaki, dan bahannya adalah pipa baja atau baja sudut. Untuk sambungannya, menara tubular dihubungkan dengan flange, dan menara baja sudut dihubungkan dengan mur dan baut. 
Fitur: 
1. Koefisien beban angin kecil, ketahanan angin kuat. 
2. Menghemat sumber daya lahan, lokasi yang nyaman. 
Transportasi dan pemasangan yang nyaman. 

Menara Pipa Baja
Menara tabung mengacu pada struktur baja bertingkat tinggi yang berdiri sendiri dengan kolom menara yang terbuat dari pipa baja dan bagian badan menara berbentuk segitiga. Karakteristik utamanya adalah ketiga kolom menara tabung terbuat dari pipa baja dan bagian badan menara berbentuk segitiga, yang merupakan struktur baja bertingkat tinggi yang berbeda dari baja sudut.

Menara Monopole 
Menara tabung tunggal juga disebut menara monopole, adalah jenis yang umum digunakan, dengan penampilan indah, mencakup area kecil 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi. Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut berkekuatan tinggi. Ini memiliki karakteristik pemasangan yang mudah dan dapat beradaptasi dengan berbagai lokasi lapangan yang rumit. 

Menara Bertali 
Menara bertali memiliki penampilan baru, dan karakteristik terbesarnya adalah diperkuat dengan menggunakan kawat baja bertali. Menara bertali adalah jenis menara komunikasi yang umum yang ekonomis dan praktis. Lebih ringan dan lebih murah daripada yang lain. Sangat cocok untuk area geografis yang luas. 

Menara Pengawas
Menara pengawas adalah bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitar dan memainkan peran penting di berbagai bidang. Desainnya menekankan keselarasan dan kesatuan dengan lingkungan alam, dan gaya arsitekturnya biasanya dikoordinasikan dengan lingkungan sekitar. Menara observasi biasanya terdiri dari badan menara, platform, menara, dan tangga, dengan struktur yang ringkas dan tahan lama.

Menara Pohon Kamuflase
Menara Pohon Kamuflase juga merupakan sejenis pohon buatan dari menara pohon Bionik, di dasar seperti yang asli, ditambah desain yang cermat, ketika ditempatkan di antara pohon-pohon asli di area wisata, taman, dan alun-alun, itu akan menjadi bagian dari alam. 
Fitur: 
1. Struktur indah dan penampilan cantik. 
2. Stabilitas struktural yang kuat dan masa kerja yang panjang. 
3. Cakupan area kecil dan efek ekonomi yang besar.

Layanan Kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan solusi yang paling optimal dan menara komunikasi terbaik kepada pelanggan. Banyak produk telah diekspor ke AS, Eropa, dan 55 negara lainnya.
Kami berspesialisasi dalam merancang dan memproduksi menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara bertali, dan menara pengawas. Departemen kami meliputi desain, R&D, inspeksi, laboratorium, QC, galvanisasi, dan departemen menara baja. Bahan baku kami berasal dari pabrik baja terkenal di Tiongkok: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jika Anda membutuhkannya, kami akan menyambut Anda 24 jam sehari!
