18 26 34M Lanskap Perkotaan Monopole Baja Galvanis Menara Telekomunikasi Luar Ruangan Mandiri 5G 4G Wifi Estetis
JIAYAO CO.,LTD
Deskripsi Produk
1. Detail Utama:
Tempat Asal: Hebei, Tiongkok (Daratan) ; Nama Merek: Jaoyao atau OEM ; Nomor Model: Menara Telekomunikasi
Perlakuan permukaan: Hot Dip Galvanis atau dicat.
2. Pengemasan & Pengiriman:
Detail Pengemasan: Menara telekomunikasi akan dibundel dengan tali pengikat galvanis sesuai kebutuhan klien.
Pengiriman: Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin
Anggota menara: Satu menara baja dipisahkan menjadi beberapa bundel.
Baut: Bahan kemasan adalah kantong nilon yang kokoh atau drum baja.
3. Data Teknis
| Desain |
| 1. Kode Desain |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Baja Struktural |
| 2. Grade |
Baja Lunak |
Baja Tarik Tinggi |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Kecepatan Angin Desain |
Hingga 250 km/jam |
| 4. Defleksi yang Diizinkan |
0,5 ~1,0 derajat @ kecepatan operasional |
| 5. Kekuatan Tarik (Mpa) |
360~510 |
470~630 |
| 6. Kekuatan Luluh (t≤16mm) (Mpa) |
355 |
235 |
| 7. Perpanjangan (%) |
20 |
24 |
| 8. Kekuatan Impak KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Baut & Mur |
| 9. Grade |
Grade 4.8, 6.8, 8.8 |
| 10. Standar untuk sifat mekanik |
| 10.1 Baut |
ISO 898-1 |
| 10.2 Mur |
ISO 898-2 |
| 10.3 Ring |
ISO 6507-1 |
| 11. Standar untuk Dimensi |
| 11.1 Baut |
DIN7990, DIN931, DIN933 |
| 11.2 Mur |
ISO4032, ISO4034 |
| 11.3 Ring |
DIN7989, DIN127B, ISO7091 |
| Pengelasan |
| 12. Metode |
Pengelasan Busur Pelindung CO2 & Pengelasan Busur Terendam (SAW) |
| 13. Standar |
AWS D1.1 |
| Penandaan |
| 14. Metode penandaan anggota |
Stempel Tekan Hidrolik |
| Galvanisasi |
| 15. Standar galvanisasi bagian baja |
ISO 1461 atau ASTM A123 |
| 16. Standar galvanisasi baut dan mur |
ISO 1461 atau ASTM A153 |
| Uji |
| 17. Uji pabrik |
Uji tarik, Analisis unsur, Uji Sharpy (uji impak), Pembengkokan Dingin,
Uji Preece, Uji Palu |
| Kapasitas |
| 18. Kapasitas Produksi Maksimum |
50.000 TON per tahun |
⇔Apa badan utama menara monopole?

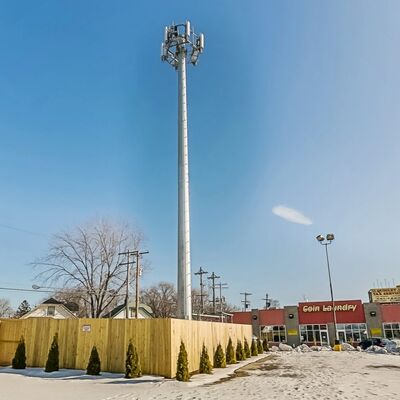

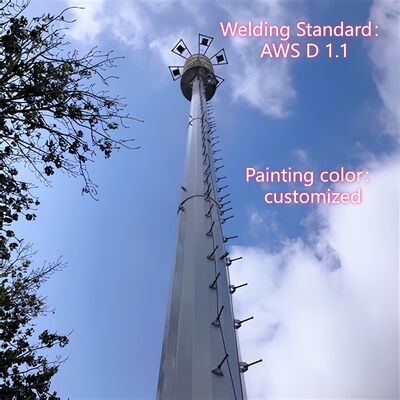

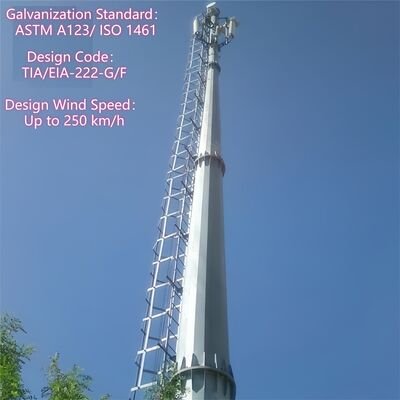

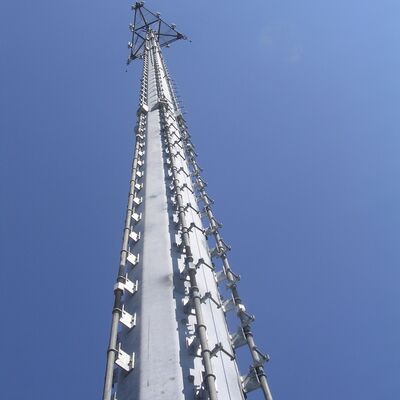

Badan utama menara monopole adalah poros tunggal yang mandiri padat/semi-padat yang membentuk struktur penahan beban inti menara, yang disesuaikan untuk penggunaan perkotaan. Biasanya dibuat dari pelat baja canai berkekuatan tinggi (Q345B/ASTM A500 Grade B) dan memiliki bentuk silindris atau poligonal yang dilas (diameter 0,5–2m, diskalakan berdasarkan ketinggian menara) dengan desain meruncing (sedikit lebih sempit di bagian atas) untuk mengoptimalkan ketahanan beban angin (hingga 180km/jam). Ketinggiannya berkisar dari 10m hingga 60m (dapat disesuaikan untuk stasiun mikro 5G atau pusat komunikasi perkotaan), dan berfungsi sebagai kerangka dasar untuk mengintegrasikan semua komponen tambahan menara monopole.
⇔Apa itu Flange Bawah, Tangga, dan Platform menara monopole?
1. Flange Bawah: Ini adalah komponen baja tugas berat yang dilas ke dasar poros utama monopole, bertindak sebagai sambungan penting antara badan menara dan fondasi beton. Terbuat dari baja berkekuatan tinggi (sesuai dengan badan utama) dan diperlakukan dengan proses anti-korosi, ia sejajar dengan baut jangkar fondasi untuk mengamankan menara secara vertikal dan mentransfer seluruh beban struktural dan peralatan ke tanah, memastikan stabilitas keseluruhan menara.

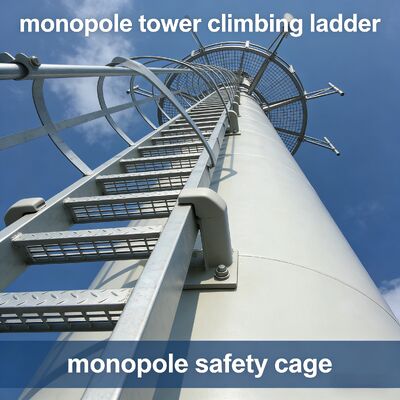

2. Tangga: Ini adalah tangga panjat internal bawaan yang terintegrasi ke dalam poros utama monopole, dibuat dari baja galvanis tahan korosi dan dilengkapi dengan sistem penahan jatuh profesional. Khusus untuk personel pemeliharaan bersertifikat, ini menyediakan jalur akses vertikal yang aman untuk inspeksi menara, pemasangan dan perbaikan peralatan, dan integritasnya adalah fokus utama pemeliharaan menara secara teratur.

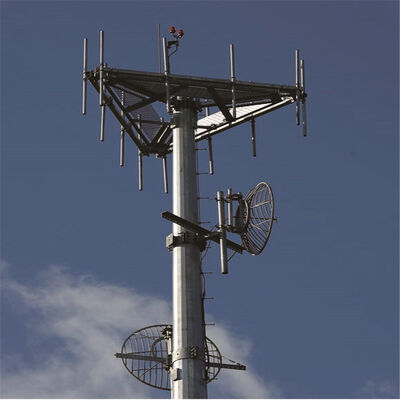

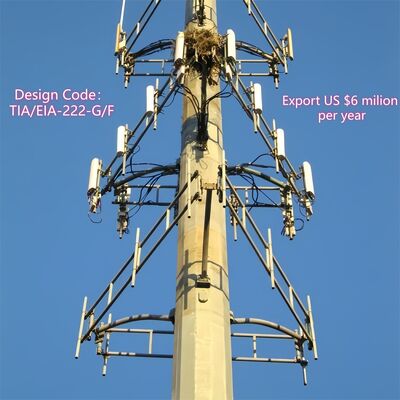

3. Platform: Menara monopole dilengkapi dengan platform baja terintegrasi yang ringkas (disesuaikan dengan kebutuhan proyek) yang dipasang pada poros utama pada ketinggian yang ditentukan. Dibuat dari baja galvanis untuk daya tahan, platform ini berfungsi sebagai ruang kerja yang stabil untuk memasang, memelihara, dan memeriksa peralatan telekomunikasi (misalnya, antena 5G, perangkat microwave) dan peralatan pengawasan. Dirancang agar sesuai dengan jejak ultra-kompak monopole, mereka memaksimalkan kenyamanan operasional tanpa mengorbankan desain perkotaan menara yang ramping dan tidak mencolok.
⇔Bagaimana badan utama menara monopole setelah Hot Dip Galvanized?

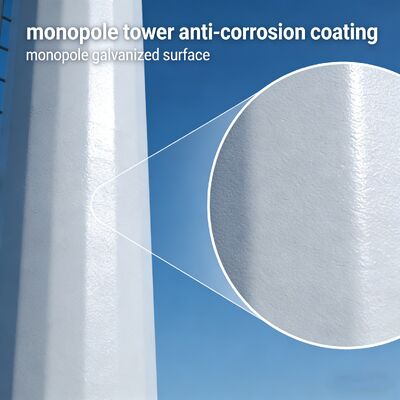

Setelah galvanisasi hot dip, badan utama menara monopole tetap menjadi poros baja silindris/poligonal tunggal inti (dibuat dari pelat baja canai berkekuatan tinggi Q345B/ASTM A500 Grade B) dengan desain meruncing, dan bentuk struktural, dimensi, serta kinerja penahan bebannya sepenuhnya dipertahankan. Perubahan utamanya adalah seluruh permukaan bajanya dilapisi dengan lapisan seng yang seragam dan padat sesuai dengan standar ASTM A123. Lapisan galvanis ini membentuk penghalang tahan korosi yang secara efektif melindungi substrat baja dari polutan perkotaan, kelembaban, dan erosi lingkungan luar ruangan, memperpanjang masa pakai badan utama hingga lebih dari 25 tahun. Badan utama yang tergalvanis juga mempertahankan kekakuan struktural dari poros baja asli, dan semua sambungan yang dilas (sesuai AWS D1.1) juga digalvanis untuk memastikan kinerja anti-korosi yang konsisten dan integritas struktural keseluruhan badan menara.
