Deskripsi Produk
1. Detail Utama:
Tempat Asal: Hebei, Tiongkok (Daratan); Nama Merek: Jaoyao atau OEM; Nomor Model: Menara Telekomunikasi
Perawatan permukaan: Hot Dip Galvanis atau dicat.
2. Pengemasan & Pengiriman:
Detail Kemasan: Menara telekomunikasi akan dibundel dengan pengikat Galvanis sesuai kebutuhan klien.
Pengiriman:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin
Anggota menara: Satu menara baja dipisahkan menjadi beberapa bundel.
Baut: Bahan pengepakan adalah tas nilon atau drum baja yang kuat.
3. Data Teknis
| Desain |
| 1. Kode Desain |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Struktur Baja |
| 2. Kelas |
Baja Ringan |
Baja Tarik Tinggi |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

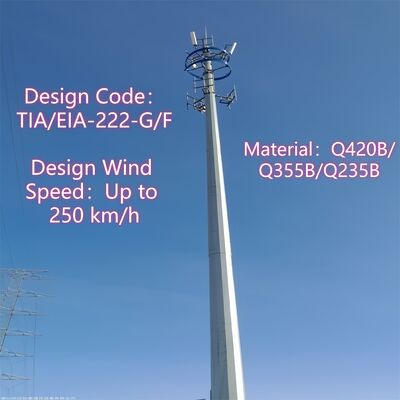

| 3. Desain Kecepatan Angin |
Hingga 250 km/jam |
| 4. Lendutan yang diijinkan |
0,5 ~1,0 derajat @ kecepatan operasional |
| 5. Kekuatan tarik (Mpa) |
360~510 |
470~630 |
| 6. Kekuatan hasil (t≤16mm) (Mpa) |
355 |
235 |
| 7. Perpanjangan (%) |
20 |
24 |
| 8. Kekuatan benturan KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Baut & Mur |
| 9. Kelas |
Kelas 4.8, 6.8, 8.8 |
| 10. Standar sifat mekanik |
| 10.1 Baut |
ISO 898-1 |
| 10.2 Kacang |
ISO 898-2 |
| 10.3 Mesin cuci |
ISO 6507-1 |
| 11. Standar Dimensi |
| 11.1 Baut |
DIN7990, DIN931, DIN933 |
| 11.2 Kacang |
ISO4032, ISO4034 |
| 11.3 Mesin cuci |
DIN7989, DIN127B, ISO7091 |

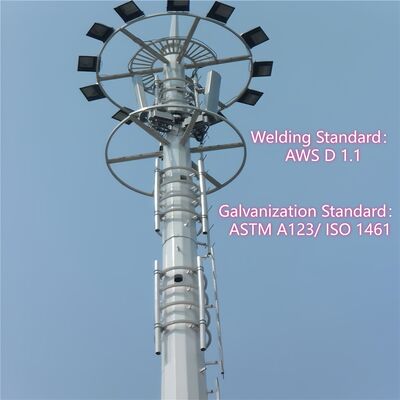

| Pengelasan |
| 12. Metode |
Pengelasan Busur Terlindung CO2 & Pengelasan Busur Terendam (SAW) |
| 13. Standar |
AWSD1.1 |
| Menandai |
| 14. Cara menandai anggota |
Stamping Tekan Hidraulik |

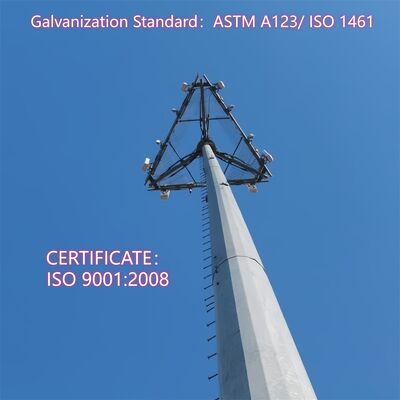

| Galvanisasi |
| 15. Standar galvanisasi bagian baja |
ISO 1461 atau ASTM A123 |
| 16. Standar galvanisasi baut dan mur |
ISO 1461 atau ASTM A153 |
| Tes |
| 17. Uji pabrik |
Uji tarik, Analisis elemen, Uji tajam (uji tumbukan), Pembengkokan Dingin,
Tes pendahuluan, Tes palu |
| Kapasitas |
| 18. Kapasitas Produksi Maksimum |
50.000 TON per tahun |
⇔Apa bagian utama menara monopole?
Badan utama menara monopole adalah poros padat/semi-padat tunggal yang mandiri dan membentuk struktur penahan beban inti menara, yang dirancang untuk penggunaan perkotaan. Biasanya dibuat dari pelat baja canai berkekuatan tinggi (Q345B/ASTM A500 Grade B) dan memiliki bentuk poligonal silinder atau dilas (diameter 0,5–2m, disesuaikan dengan tinggi menara) dengan desain meruncing (sedikit lebih sempit di bagian atas) untuk mengoptimalkan ketahanan terhadap beban angin (hingga 180km/jam). Ketinggiannya berkisar antara 10m hingga 60m (dapat disesuaikan untuk stasiun mikro 5G atau pusat komunikasi perkotaan), dan berfungsi sebagai kerangka dasar untuk mengintegrasikan semua komponen tambahan menara monopole.
⇔Apa yang dimaksud dengan Flensa Bawah, Tangga, dan Platform menara monopole?
1. Flensa Bawah: Ini adalah komponen baja tugas berat yang dilas ke dasar poros utama monopole, bertindak sebagai penghubung penting antara badan menara dan pondasi beton. Terbuat dari baja berkekuatan tinggi (cocok dengan bodi utama) dan diolah dengan proses anti-korosi, baja ini sejajar dengan baut jangkar pondasi untuk mengamankan menara secara vertikal dan memindahkan seluruh beban struktural dan peralatan ke tanah, memastikan stabilitas menara secara keseluruhan.
2. Tangga: Ini adalah tangga panjat internal internal yang terintegrasi ke dalam poros utama monopole, dibuat dari baja galvanis tahan korosi dan dilengkapi dengan sistem penahan jatuh profesional. Khusus untuk personel pemeliharaan bersertifikat, jalur ini menyediakan jalur akses vertikal yang aman untuk inspeksi menara, pemasangan dan perbaikan peralatan, dan integritasnya merupakan fokus utama pemeliharaan menara rutin.

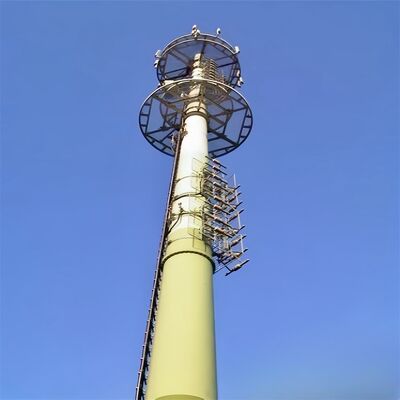

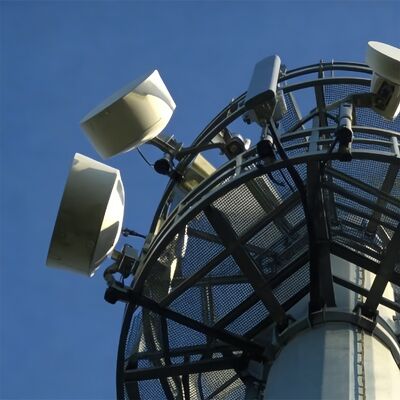

3.Platform: Menara monopole dilengkapi dengan platform baja kompak dan terintegrasi (disesuaikan sesuai kebutuhan proyek) yang dipasang pada poros utama pada ketinggian yang ditentukan. Dibuat dari baja galvanis agar tahan lama, platform ini berfungsi sebagai ruang kerja yang stabil untuk memasang, memelihara, dan memeriksa peralatan telekomunikasi (misalnya antena 5G, perangkat gelombang mikro) dan peralatan pengawasan. Dirancang agar sesuai dengan tapak monopole yang sangat ringkas, menara ini memaksimalkan kenyamanan operasional tanpa mengorbankan desain perkotaan menara yang ramping dan tidak mencolok.

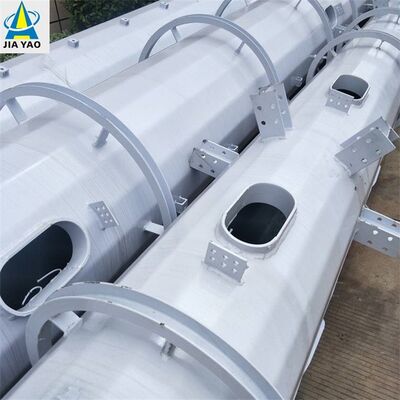

⇔Apa bagian utama menara monopole setelah Hot Dip Galvanis?
Setelah galvanisasi celup panas, badan utama menara monopole tetap menjadi inti poros baja silinder/poligonal tunggal (dibuat dari pelat baja canai berkekuatan tinggi Q345B/ASTM A500 Grade B) dengan desain meruncing, dan bentuk struktural, dimensi, dan kinerja menahan beban dipertahankan sepenuhnya. Perubahan utamanya adalah seluruh permukaan baja dilapisi dengan lapisan seng padat yang seragam sesuai dengan standar ASTM A123. Lapisan galvanis ini membentuk penghalang tahan korosi yang secara efektif melindungi substrat baja dari polutan perkotaan, kelembapan, dan erosi lingkungan luar ruangan, sehingga memperpanjang masa pakai bodi utama hingga lebih dari 25 tahun. Badan utama galvanis juga mempertahankan kekakuan struktural poros baja asli, dan semua sambungan las (sesuai dengan AWS D1.1) digalvanis secara merata untuk memastikan kinerja anti-korosi yang konsisten dan integritas struktural keseluruhan badan menara.
