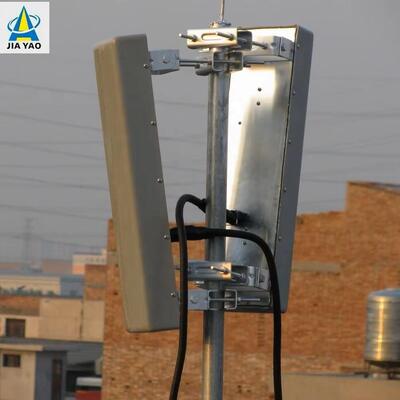

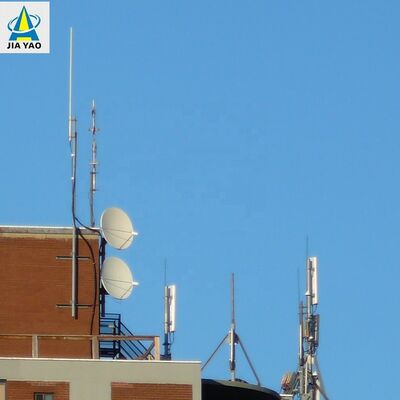

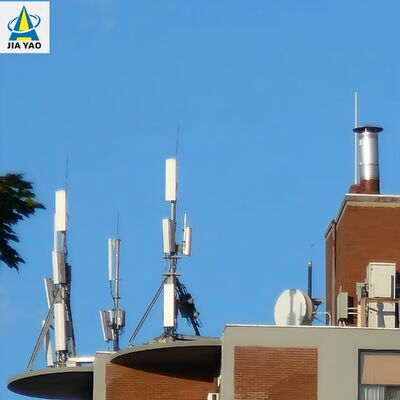

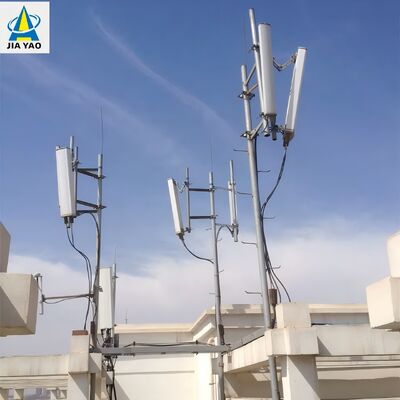

10M 20M Monopole Low Profile Small Cell Communication Tower Rooftop Mount Untuk Peningkatan Sinyal 5G
JIAYAO CO., LTD
Deskripsi Produk
1. kunci Rincian:
Tempat Asal: Hebei, China (Daratan); Nama Merek: Jaoyao atau OEM; Nomor Model: Telecom Tower
Perawatan permukaan: Hot Dip Galvanized atau dicat.
2Pengemasan & Pengiriman:
Rincian kemasan: Menara telekomunikasi akan dibundel dengan tali galvanis sesuai dengan kebutuhan klien.
Pengiriman:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin
Anggota menara: Satu menara baja dipisahkan menjadi beberapa bundel.
Bolt: Bahan kemasan adalah kantong nilon yang kokoh atau drum baja.
3. Data Teknis
| Desain |
| 1. Kode Desain |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Baja struktur |
| 2. Kelas |
Baja ringan |
Baja Tekanan Tinggi |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Desain Kecepatan Angin |
Hingga 250 km/jam |
| 4. Penyimpangan yang diizinkan |
0.5 ~ 1.0 derajat @ kecepatan operasional |
| 5. Kekuatan tegangan (Mpa) |
360 ~ 510 |
470 ~ 630 |
| 6Kekuatan output (t≤16mm) (Mpa) |
355 |
235 |
| 7. Perpanjangan (%) |
20 |
24 |
| 8. Kekuatan benturan KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C)---Q345C ((S355J0) |
| 27 ((-20°C)---Q235D ((S235J2) |
27 ((-20°C)---Q345D ((S355J2) |
| Bolt & Kacang |
| 9. Kelas |
Kelas 4.8, 6.8, 8.8 |
| 10. Standar untuk sifat mekanik |
| 10.1 baut |
ISO 898-1 |
| 10.2 Kacang |
ISO 898-2 |
| 10.3 Mesin cuci |
ISO 6507-1 |
| 11. Standar untuk Dimensi |
| 11.1 baut |
DIN7990, DIN931, DIN933 |
| 11.2 Kacang |
ISO4032, ISO4034 |
| 11.3 Mesin cuci |
DIN7989, DIN127B, ISO7091 |
| Pengelasan |
| 12Metode |
CO2 Shielded Arc Welding & Submerged Arc Welding ((SAW) |
| 13. Standar |
AWS D1.1 |
| Penandaan |
| 14. Metode penandaan anggota |
Pencetakan Percetakan Hidraulik |
| Penggalvanisasi |
| 15Standar galvanisasi profil baja |
ISO 1461 atau ASTM A123 |
| 16. standar galvanisasi baut dan kacang |
ISO 1461 atau ASTM A153 |
| Tes |
| 17. Tes pabrik |
Tes tarik, analisis elemen, tes Sharpy (tes dampak), Cold Bending,
Tes Preece, Tes Hammer |
| Kapasitas |
| 18. Kapasitas Produksi Maksimal |
50,000 TON per tahun |
Apakah bagian utama dari menara monopole?
Tubuh utama menara monopole adalah satu batang padat / semi-padat yang mendukung diri sendiri yang membentuk struktur bantalan inti menara, disesuaikan untuk penggunaan perkotaan.Ini biasanya terbuat dari pelat baja bergelombang kekuatan tinggi (Q345B/ASTM A500 Kelas B) dan memiliki bentuk silinder atau las poligonal (diameter 0.5 ∼2 m, skala dengan ketinggian menara) dengan desain melengkung (sedikit lebih sempit di bagian atas) untuk mengoptimalkan ketahanan beban angin (hingga 180 km / h).Ketinggiannya berkisar dari 10m hingga 60m (bisa disesuaikan untuk 5G microstations atau hub komunikasi perkotaan), dan berfungsi sebagai kerangka dasar untuk mengintegrasikan semua komponen bantu menara monopole.
Apa Flange Bottom, Tangga dan Platform dari monopole menara?
1Flange bawah: Ini adalah komponen baja tugas berat yang dilas ke dasar poros utama monopole, bertindak sebagai koneksi penting antara tubuh menara dan fondasi beton.Terbuat dari baja kekuatan tinggi (sesuai dengan badan utama) dan diproses dengan proses anti korosi, ia sejajar dengan baut jangkar pondasi untuk mengamankan menara secara vertikal dan mentransfer seluruh beban struktural dan peralatan ke tanah, memastikan stabilitas keseluruhan menara.
2Tangga: Ini adalah tangga pendakian internal yang terintegrasi ke dalam poros utama monopole, yang terbuat dari baja galvanis tahan korosi dan dilengkapi dengan sistem penangguhan jatuh profesional.Hanya untuk personel pemeliharaan bersertifikat, menyediakan jalur akses vertikal yang aman untuk inspeksi menara, pemasangan dan perbaikan peralatan,dan integritasnya adalah fokus utama pemeliharaan menara reguler.

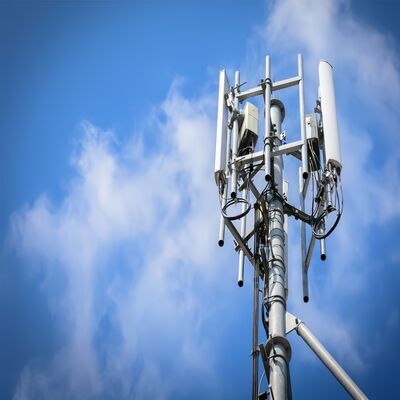

3.Platform: Menara monopole dilengkapi dengan kompak, platform baja terintegrasi (disesuaikan dengan kebutuhan proyek) dipasang pada poros utama pada ketinggian yang ditentukan.Dibuat dari baja galvanis untuk daya tahan, platform ini berfungsi sebagai ruang kerja yang stabil untuk memasang, memelihara dan memeriksa peralatan telekomunikasi (misalnya, antena 5G, perangkat microwave) dan peralatan pengawasan.Dirancang untuk sesuai dengan monopole yang sangat kompak, mereka memaksimalkan kenyamanan operasional tanpa mengorbankan menara's ramping, desain perkotaan tidak mengganggu.
Apakah bagian utama dari monopole menara setelah Hot Dip Galvanized?
Setelah galvanisasi panas,tubuh utama menara monopole tetap inti tunggal silinder / polygonal baja poros (dibuat dari plat baja bergelombang kekuatan tinggi Q345B/ASTM A500 Kelas B) dengan desain kerucutPerubahan utama adalah bahwa seluruh permukaan baja ditutupi dengan seragam,lapisan seng padat sesuai dengan standar ASTM A123Lapisan galvanis ini membentuk penghalang tahan korosi yang secara efektif melindungi substrat baja dari polutan perkotaan, kelembaban dan erosi lingkungan luar,memperpanjang masa pakai badan utama menjadi lebih dari 25 tahunBadan utama galvanis juga mempertahankan kekakuan struktural poros baja asli, dan semua sendi las (AWS D1.1-compliant) sama digalvanisasi untuk memastikan kinerja anti korosi yang konsisten dan integritas struktural keseluruhan tubuh menara.
