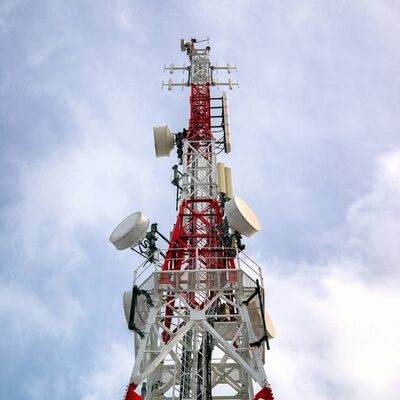

20 30 40 60 M Meter Hot Dip Galvanis Menara Baja Sudut 4 Berkaki Multi Antena Untuk Perkotaan 5G

20 30 40 60 M Meter Hot Dip Galvanis Menara Baja Sudut 4 Berkaki Multi Antena Untuk Perkotaan 5G

Menara kisi baja sudut berkaki 4adalah struktur baja berkekuatan tinggi yang berdiri sendiri dan dirancang untuk mendukung infrastruktur penting. Ditandai dengan rangka berkaki empat berbentuk persegi dan sambungan kisi silang, kabel ini berfungsi sebagai tulang punggung yang andal untuk komunikasi, transmisi daya, dan aplikasi industri lainnya di seluruh dunia. Tidak seperti menara berpelindung yang mengandalkan kabel eksternal untuk stabilitas, desain mandiri ini berdiri secara mandiri, sehingga dapat beradaptasi dengan beragam lingkungan mulai dari daerah perkotaan hingga daerah terpencil.

Sebagai landasan infrastruktur modern, menara kisi baja bersudut 4 memadukan daya tahan, keserbagunaan, dan kepraktisan untuk memenuhi permintaan sektor komunikasi, energi, dan pengawasan yang terus meningkat. Desainnya yang matang dan kinerjanya yang andal menjadikannya pilihan utama untuk proyek di seluruh dunia.

Deskripsi Produk

Detail Kemasan:Menara telekomunikasi akan dibundel dengan pengikat Galvanis sesuai kebutuhan klien.

Mengantarkan:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin

Anggota menara:Satu menara baja dipisahkan menjadi beberapa bundel.

Baut:Tas Pacrum.lon atau baja

Kami mengkhususkan diri dalam merancang dan membuat menara baja khusus untuk aplikasi telekomunikasi, pemantauan, observasi, dan keamanan.Di bawah ini adalah informasi detail produk:

Apa struktur kisi menara baja sudut berkaki 4?

Struktur kisi menara baja sudut berkaki 4 merupakan kerangka bersilangan seperti rangka yang menghubungkan keempat kaki baja sudut vertikal menara. Terdiri dari anggota baja yang saling berhubungan (biasanya baja sudut atau batang kisi), menara ini membentuk pola seperti jaring yang mendistribusikan beban—termasuk berat menara itu sendiri, berat peralatan, angin, gaya seismik, dan beban es—secara merata di keempat kakinya. Struktur ini terintegrasi di seluruh ketinggian menara, melengkapi desain menara yang meruncing (lebih lebar di bagian dasar, lebih sempit di bagian atas) untuk meningkatkan integritas dan stabilitas struktural. Konfigurasi kisi menyeimbangkan kekuatan tinggi dengan kinerja ringan, meminimalkan penggunaan material sekaligus memaksimalkan kapasitas menahan beban dan ketahanan terhadap kondisi lingkungan ekstrem. Hal ini juga memfasilitasi aliran udara, mengurangi hambatan angin dan lebih meningkatkan stabilitas menara secara keseluruhan.

Bagaimana cara memasang antena MW pada menara baja sudut berkaki 4?​

Pemasangan piringan microwave (MW) pada menara baja sudut berkaki 4 mengikuti proses yang sistematis dan sesuai dengan keselamatan:

1. Persiapan Pra-instalasi: Verifikasi kapasitas penahan beban menara untuk memastikan menara dapat menopang berat antena MW (termasuk antena parabola, braket pemasangan, dan perangkat keras terkait). Periksa apakah desain menara mematuhi standar yang relevan (misalnya TIA/EIA-222-G/F) untuk pemasangan peralatan.
2. Pemasangan Braket: Pasang braket antena/microwave khusus (disediakan bersama menara atau dibuat khusus) ke titik pemasangan yang telah ditentukan sebelumnya pada badan menara atau platform peralatan. Braket ini diamankan menggunakan baut berkekuatan tinggi (memenuhi standar ISO 898 kelas 6.8/8.8) untuk memastikan sambungan yang kuat ke struktur kisi atau kaki menara.
3. Mengangkat dan Memposisikan Piring: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat piringan MW ke ketinggian target (biasanya di bagian atas menara atau platform peralatan khusus). Pastikan antena parabola sejajar dengan jalur komunikasi point-to-point yang diinginkan (sesuaikan azimuth dan elevasi sesuai kebutuhan).
4. Mengamankan Piring: Kencangkan antena MW ke braket yang telah dipasang sebelumnya menggunakan perangkat keras yang kompatibel, kencangkan baut hingga torsi yang ditentukan dengan alat yang dikalibrasi. Pastikan piringan rata dan stabil, tidak ada goyangan atau gerakan.
5. Perutean dan Integrasi Kabel: Rutekan kabel sinyal parabola melalui baki kabel terintegrasi menara untuk melindunginya dari kerusakan lingkungan. Hubungkan kabel ke peralatan yang sesuai (misalnya pemancar/penerima) di dasar menara atau platform perantara, pastikan isolasi dan kedap air yang tepat.
6. Inspeksi Akhir: Lakukan pemeriksaan visual untuk memastikan antena piringan sudah terpasang dengan aman, braket masih utuh, dan kabel telah diatur dengan benar. Uji transmisi sinyal antena piringan untuk memverifikasi keselarasan dan fungsionalitas, dengan mematuhi protokol keselamatan selama proses berlangsung.

Apa struktur utama menara baja sudut berkaki 4?

Struktur utama menara baja sudut berkaki 4 adalah kerangka mandiri yang dirancang untuk stabilitas dan menahan beban, yang terdiri dari tiga komponen inti:

• Empat Kaki Baja Sudut Vertikal: Elemen penahan beban utama, terbuat dari baja struktural berkualitas tinggi (misalnya, Q235B, Q345B, Q420; sesuai dengan ASTM A36/A572) dan disusun dalam konfigurasi dasar persegi. Kaki-kaki ini memindahkan berat total menara (termasuk peralatan dan beban lingkungan) ke pondasi.
• Sambungan Rangka Kisi: Anggota baja silang (baja sudut atau batang kisi) yang menghubungkan keempat kakinya secara horizontal dan diagonal. Sistem rangka ini mendistribusikan beban secara merata ke seluruh struktur, meningkatkan kekakuan, dan menahan gaya lateral (angin, aktivitas seismik), sehingga membentuk pola kisi khas menara.
• Desain Bingkai Meruncing: Menara menyempit secara bertahap dari dasar ke atas (lebih lebar di bagian bawah, lebih sempit di bagian atas), mengoptimalkan integritas struktural dengan memusatkan material di tempat yang bebannya paling berat (di bagian dasar) dan mengurangi hambatan angin di ketinggian yang lebih tinggi.

Elemen struktural tambahan (misalnya, platform peralatan, tangga panjat, dan baki kabel) diintegrasikan ke dalam kerangka utama untuk mendukung fungsionalitas praktis, namun empat kaki vertikal dan sambungan rangka kisi membentuk tulang punggung struktural menara.

Platform, tangga menara baja sudut berkaki 4

A.Platform

• Tujuan: Berfungsi sebagai ruang kerja yang ditinggikan dan stabil untuk memasang, memelihara, atau memeriksa peralatan (misalnya antena MW, antena 5G, perangkat pengawasan) dan komponen menara. Ini juga menyediakan tempat istirahat yang aman bagi pekerja selama pendakian.
• Fitur Desain: Biasanya terbuat dari baja galvanis (memenuhi ASTM A123/ISO 1461 untuk ketahanan korosi) dan diintegrasikan ke dalam struktur kisi menara pada ketinggian tertentu. Platform dapat mencakup pagar pengaman, permukaan anti selip, dan lubang akses untuk memastikan keselamatan pekerja. Mereka dirancang untuk menopang beban pekerja, perkakas, dan perlengkapan, selaras dengan kapasitas menahan beban menara secara keseluruhan.
• Kustomisasi: Dapat ditambahkan pada beberapa ketinggian berdasarkan kebutuhan proyek (misalnya, di dekat titik pemasangan antena atau di tengah menara untuk pemeliharaan).

B.Tangga

• Tujuan: Sistem akses keselamatan khusus yang memungkinkan pekerja memanjat menara untuk mencapai platform, peralatan, atau bagian atas untuk pemasangan, inspeksi, atau perbaikan.
• Fitur Desain: Dibangun dari baja galvanis untuk daya tahan dan ketahanan terhadap korosi, dengan jarak anak tangga yang merata (sesuai standar keselamatan industri) untuk pendakian yang nyaman. Fitur keselamatan utama mencakup pegangan tangan, sistem penahan jatuh (misalnya, pemandu kabel untuk tali pengaman), dan terkadang penutup sangkar untuk mencegah jatuh. Tangga dipasang secara vertikal ke kaki menara atau rangka kisi, memastikan jalur yang aman dan stabil.
• Kepatuhan: Dirancang sesuai dengan peraturan keselamatan dan standar industri (misalnya TIA/EIA-222-G/F), yang memprioritaskan perlindungan pekerja selama akses vertikal.

Bersama-sama, platform dan tangga meningkatkan kegunaan menara dengan memungkinkan akses yang aman dan efisien ke peralatan dan komponen di ketinggian, mendukung pengoperasian dan pemeliharaan yang berkelanjutan.

​

Pengujian menara baja sudut galvanis

Galvanisasi adalah perawatan permukaan penting untuk menara kisi baja berkaki 4, memberikan ketahanan korosi jangka panjang untuk menahan kondisi luar ruangan yang keras dan memperpanjang masa pakai menara lebih dari 20 tahun. Di bawah ini adalah ikhtisar sederhana dari pengujian galvanisasinya:

1. Tujuan Pengujian Inti

• Pastikan ketebalan lapisan yang cukup untuk perlindungan korosi yang tahan lama.
• Periksa keseragaman lapisan seng dan daya rekat yang kuat (mencegah pengelupasan/pengelupasan).
• Periksa apakah tidak ada cacat kritis (misalnya baja telanjang, retak, berlubang).
• Mematuhi standar internasional (ASTM A123, ISO 1461).

2. Metode Pengujian Utama (Dilakukan pasca pabrik dan pasca instalasi)

• Ketebalan Lapisan: Gunakan alat pengukur ketebalan magnetik (tidak merusak) atau mikrometer (hanya sampel yang merusak); minimum 85–120 μm (lebih tebal untuk lingkungan yang keras).
• Adhesi: Uji tekuk (180°), uji palu, atau uji penetasan silang dengan pisau—lapisan tidak boleh terkelupas.
• Inspeksi Visual: Periksa apakah ada baja yang terbuka, retak, penumpukan seng yang tidak rata, atau kontaminasi; penyimpangan kecil dapat diterima jika tidak berdampak.
• Ketahanan Korosi: Uji semprotan garam (ASTM B117/ISO 9227) selama 100–500 jam (tahan karat merah); paparan lapangan jangka panjang opsional.
• Analisis Kimia Opsional: AAS/XRF untuk memastikan kemurnian seng ≥98% dan mendeteksi kotoran.

3. Standar Kepatuhan

Patuhi ASTM (A123, B117, A572), ISO (1461, 9227, 898), kode desain menara (TIA/EIA-222-G/F), dan peraturan setempat.

4. Pemeriksaan Tempat Pasca Pemasangan

• Ukur kembali ketebalan pada sambungan kritis.
• Periksa kerusakan (goresan, penyok) dan perbaiki dengan cat kaya seng jika diperlukan.
• Verifikasi integritas lapisan pada lubang baut dan area dengan tingkat keausan tinggi.

Pengujian ini memastikan keandalan lapisan galvanis, sehingga mendukung kinerja menara dalam aplikasi infrastruktur.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Pengemasan & Pengiriman

Sertifikat

​Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Jenis & keunggulan produk yang disesuaikan

Menara Swadaya 
Menara mandiri biasanya berupa menara 3 kaki atau 4 kaki, dan materialnya adalah pipa baja atau baja siku. Sedangkan untuk sambungannya, menara berbentuk tabung dihubungkan dengan flensa, dan menara baja sudut dihubungkan dengan mur dan baut.
Fitur:
1. Koefisien beban angin kecil, hambatan angin kuat.
2.Hemat sumber daya lahan, lokasi yang nyaman.
Transportasi dan pemasangan yang nyaman.

Menara Baja Pipa
Menara tabung mengacu pada struktur baja bertingkat tinggi mandiri dengan kolom menara yang terbuat dari pipa baja dan bagian badan menara berbentuk segitiga. Ciri utamanya adalah kolom menara tiga tabung terbuat dari pipa baja dan bagian badan menara berbentuk segitiga, yaitu struktur baja bertingkat tinggi yang berbeda dengan baja siku.

Menara Monopole

Menara monopole, merupakan tipe yang umum digunakan, dengan tampilan cantik, seluas 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi. Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut atau tumpang tindih berkekuatan tinggi (sambungan slip). Ini memiliki karakteristik instalasi yang mudah dan dapat beradaptasi dengan berbagai lokasi lapangan yang rumit.

Menara Guyed 
Menara Guyed memiliki tampilan baru, dan karakteristik terbesarnya diperkuat dengan menggunakan kawat baja. Menara Guyed adalah jenis menara komunikasi umum yang ekonomis dan praktis. Ini lebih ringan dan lebih murah dibandingkan yang lain. Sangat cocok untuk wilayah geografis yang luas.

Menara Penjaga
Menara Pengawal merupakan bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitar dan berperan penting dalam berbagai bidang. Desainnya mengedepankan keselarasan dan kesatuan dengan lingkungan alam, dan gaya arsitekturnya biasanya dikoordinasikan dengan lingkungan sekitar. Menara observasi biasanya terdiri dari badan menara, platform, menara, dan tangga, dengan struktur yang kompak dan tahan lama.

Menara Pohon Tersamar
Menara Pohon Tersamar juga merupakan sejenis pohon kartificial dari menara pohon Bionic, yang dasarnya seperti asli, ditambah desain yang cermat, bila ditempatkan di antara pepohonan asli di area tamasya, taman, dan alun-alun, akan menjadi bagian dari alam.
Fitur:
1. Struktur indah dan penampilan cantik.
2. Stabilitas struktural yang kuat dan masa kerja yang panjang.
3. Cakupan wilayah kecil dan efek ekonomi besar.

Layanan kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan solusi paling optimal dan menara komunikasi terbaik kepada pelanggan. Banyak produk telah diekspor ke Amerika Serikat, Eropa dan 55 negara berbeda lainnya.
Kami mengkhususkan diri dalam perancangan dan pembuatan menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara guyed dan menara penjaga. Departemen kami meliputi departemen desain, R&D, inspeksi, laboratorium, QC, galvanisasi, dan menara baja. Bahan baku kami berasal dari pabrik baja terkenal di China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jika Anda membutuhkannya, kami akan menyambut Anda 24 jam sehari!
