Menara Antena Sudut Berkaki 3 Tahan Korosi 40M Kompak Untuk Penggunaan Di Lokasi Sempit

Menara Antena Sudut Berkaki 3 Tahan Korosi 40M Kompak Untuk Penggunaan Di Lokasi Sempit

Menara baja sudut berkaki 3termasuk dalam bidang teknis pembuatan peralatan komunikasi, khususnya yang berkaitan dengan menara komunikasi nirkabel berbentuk segitiga, terdiri dari badan menara, penangkal petir, badan menara dibentuk oleh badan menara berbentuk segitiga, kaki menara badan menara dipasang di tanah, penangkal petir membentang dari puncak badan menara, badan menara adalah badan menara yang pangkuannya sama kemiringannya atau kemiringan variabel satu kali, penampang badan menara adalah baja siku, struktur penutup palang segitiga sama sisi, badan menara dilengkapi dengan sejumlah platform operasi yang berurutan dari atas ke bawah. Model utilitas mengungkapkan menara komunikasi nirkabel berbentuk segitiga memiliki keunggulan keamanan dan keandalan, serta struktur sederhana.
Deskripsi Produk

Apa itu badan menara baja sudut berkaki 3?

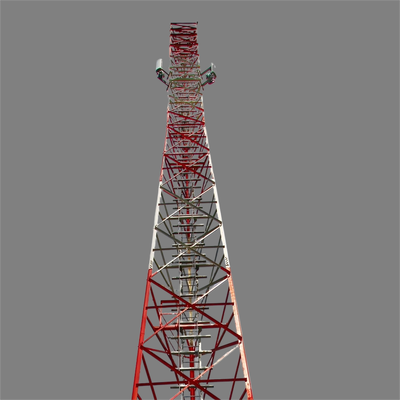

Badan menara baja sudut berkaki 3 merupakan struktur inti penahan beban menara, bercirikan konfigurasi segitiga. Ini terdiri dari tiga kaki baja vertikal (atau kolom) yang dihubungkan di bagian atas, dengan tambahan anggota baja sudut yang menghubungkan menghubungkan kaki-kaki sepanjang ketinggian. Biasanya dibuat dari bagian baja galvanis, badannya dirancang untuk secara efisien menahan beban vertikal (misalnya, berat antena, peralatan, dan menara itu sendiri) dan beban horizontal (misalnya, angin, salju, atau gaya seismik). Desain sudut dan kerangka segitiga memberikan stabilitas luar biasa, bahkan dalam kondisi lingkungan yang keras, sedangkan baja galvanis memastikan ketahanan terhadap korosi dan daya tahan jangka panjang. Badan berfungsi sebagai struktur pendukung utama untuk pemasangan peralatan komunikasi, transmisi daya, atau pengawasan.

Apa itu kaki menara baja sudut berkaki 3?

"Kaki" menara baja bersudut 3 mengacu pada bagian dasar setiap kaki vertikal, yang berinteraksi dengan fondasi menara. Ini adalah komponen penting yang bertanggung jawab untuk memindahkan seluruh berat menara dan bebannya (peralatan, angin, dll.) ke pondasi di bawahnya, memastikan struktur terpasang dengan aman ke tanah. Kaki biasanya direkayasa dengan pelat sambungan, baut, atau titik jangkar yang menempel kuat pada beton atau pondasi bertulang. Dibangun dari baja galvanis berkekuatan tinggi (konsisten dengan badan menara), kaki dirancang untuk menahan gaya geser, tegangan, dan kompresi, sehingga mencegah menara bergeser atau roboh. Desainnya disesuaikan dengan kondisi geologi lokasi, memastikan kompatibilitas dengan fondasi untuk stabilitas maksimum.

Apa itu tangga dan baki kabel menara baja sudut berkaki 3?

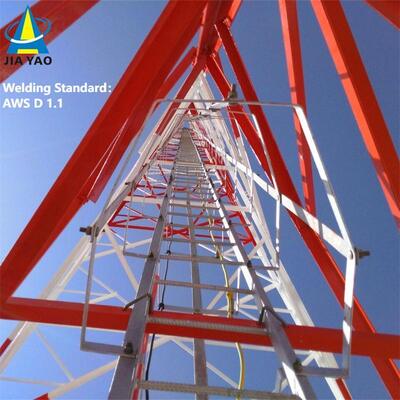

• Tangga: Komponen akses keselamatan yang dipasang di sepanjang badan menara, menyediakan jalur aman bagi pekerja untuk naik ke puncak (atau platform perantara) untuk pemasangan, pemeliharaan, atau inspeksi. Tangga biasanya terbuat dari baja galvanis untuk ketahanan dan kekuatan terhadap korosi, dengan jarak anak tangga pada interval standar untuk kenyamanan pendakian. Peralatan tersebut mungkin mencakup fitur keselamatan seperti pegangan tangan, sistem penahan jatuh, atau penutup kandang untuk melindungi pekerja dari terjatuh.
• Baki Kabel: Saluran atau baki struktural yang dipasang pada badan menara, dirancang untuk mengatur, menopang, dan melindungi kabel (misalnya kabel komunikasi, kabel listrik, atau kabel sinyal) yang membentang antara dasar menara dan peralatan di atasnya. Cable tray menjaga kabel tetap rapi, mencegah kusut atau rusak akibat faktor lingkungan (angin, hujan, radiasi UV), dan memudahkan akses untuk perawatan. Seperti komponen menara lainnya, komponen tersebut sering kali dibuat dari baja galvanis untuk memastikan daya tahan dan kompatibilitas dengan desain menara yang tahan korosi. Bersama-sama, tangga dan baki kabel meningkatkan fungsionalitas menara dengan memungkinkan akses yang aman dan manajemen kabel yang efisien.

Bagaimana cara memasang menara baja sudut berkaki 3?

Pemasangan menara baja sudut berkaki 3 mengikuti proses yang sistematis dan berfokus pada keselamatan:

1. Survei Lokasi dan Persiapan Pondasi: Pertama, melakukan survei lokasi secara rinci untuk menentukan lokasi optimal, menilai kondisi geologi, dan mengidentifikasi potensi kendala lingkungan atau struktural (misalnya kecepatan angin, aktivitas seismik). Kemudian, bangunlah pondasi yang kokoh (biasanya beton atau beton bertulang) yang disesuaikan dengan kebutuhan berat dan beban menara. Pondasi harus rata dan tertancap kuat ke tanah untuk menopang kaki menara.
2. Perakitan Komponen Menara: Mengangkut komponen prefabrikasi (kaki baja, komponen penghubung, tangga, baki kabel) ke lokasi. Rakit badan menara segitiga di lokasi: sejajarkan ketiga kakinya, pasang anggota penghubung sudut untuk membentuk struktur menara, dan pasang komponen tambahan seperti tangga dan baki kabel selama perakitan.
3. Ereksi Menara: Gunakan derek atau alat pengangkat khusus untuk menaikkan menara rakitan (atau bagian-bagiannya, untuk menara yang lebih tinggi) ke posisi vertikal. Sejajarkan kaki menara dengan hati-hati dengan titik jangkar pondasi dan kencangkan menggunakan baut atau jangkar untuk mengunci menara pada tempatnya.

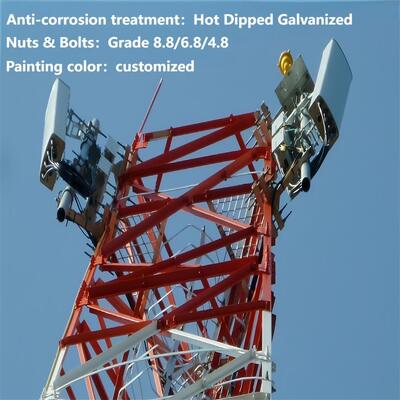

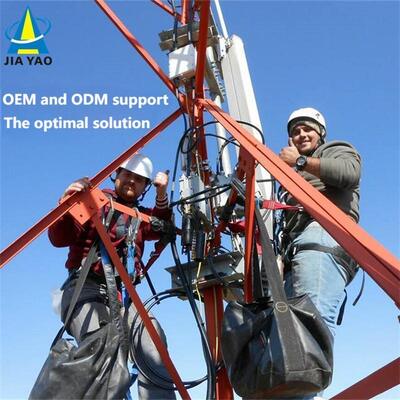

4. Instalasi Peralatan: Pasang peralatan yang dimaksud (misalnya antena, piringan gelombang mikro, saluran transmisi listrik) pada platform puncak menara atau titik pemasangan yang ditentukan. Rutekan kabel melalui baki kabel yang telah dipasang sebelumnya, menghubungkan peralatan ke alasnya.
5. Kontrol Kualitas dan Pemeriksaan Keamanan: Melakukan inspeksi kualitas yang ketat untuk memverifikasi integritas struktural menara (misalnya, kekencangan baut, keselarasan komponen, ketahanan terhadap korosi). Terapkan protokol keselamatan di seluruh instalasi (misalnya, perlindungan jatuh bagi pekerja, pengujian beban peralatan) untuk memastikan kepatuhan terhadap standar industri. Pemeriksaan akhir memastikan menara stabil, peralatan terpasang dengan benar, dan semua sistem berfungsi sebagaimana mestinya.

Pengujian menara baja sudut galvanis.

Galvanisasi adalah proses penting untuk menara baja sudut (seperti menara baja sudut berkaki 3), karena memberikan ketahanan terhadap korosi dan memperpanjang masa pakai struktur di lingkungan luar ruangan yang keras (misalnya, paparan angin, hujan, kelembapan, dan polutan industri). Untuk memastikan lapisan galvanis memenuhi standar kualitas dan berfungsi sebagaimana mestinya, serangkaian prosedur pengujian yang ketat dilakukan. Di bawah ini adalah gambaran rinci pengujian galvanisasi untuk menara baja sudut:

1. Tujuan Inti Pengujian Galvanisasi

Tujuan utama pengujian adalah untuk memverifikasi:

Ketebalan lapisan yang memadai (untuk memastikan perlindungan korosi jangka panjang).

Keseragaman dan daya rekat lapisan seng (untuk mencegah terkelupas atau mengelupas).

Bebas dari cacat (misalnya retak, berlubang, bercak kosong, atau penumpukan seng berlebih).

Ketahanan terhadap korosi (untuk memastikan lapisan dapat menahan degradasi lingkungan).

2. Metode Pengujian Utama untuk Menara Baja Sudut Galvanis

Pengujian biasanya dilakukan dalam dua tahap: setelah galvanisasi pabrik (pada masing-masing komponen seperti kaki, komponen penghubung, atau anak tangga) dan pasca pemasangan (pemeriksaan langsung pada menara rakitan). Metode yang paling umum meliputi:

A. Pengukuran Ketebalan Lapisan

Ketebalan lapisan seng berdampak langsung terhadap ketahanan terhadap korosi—lapisan yang terlalu tipis akan rusak sebelum waktunya, sedangkan ketebalan yang berlebihan dapat menyebabkan kerapuhan atau komponen yang tidak pas.

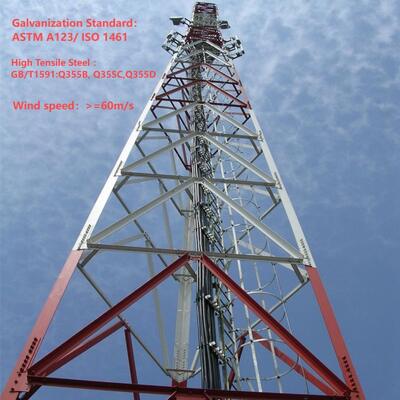

Standar Pengujian: Memenuhi standar internasional seperti ASTM A123 (untuk galvanisasi hot-dip baja struktural) atau ISO 1461 (untuk pelapisan galvanis hot-dip pada barang besi dan baja).

Alat Pengujian:

Pengukur Ketebalan Magnetik: Metode non-destruktif yang paling banyak digunakan. Ini mengukur jarak antara probe magnetik dan substrat baja, menghitung ketebalan lapisan. Pengukuran dilakukan di beberapa titik (misalnya, 3–5 titik per meter persegi) pada setiap komponen, dengan fokus pada area bertekanan tinggi (misalnya sambungan kaki, lubang baut) dan area yang sulit dilapisi.

Mikrometer (Merusak): Untuk verifikasi, sebagian kecil komponen dapat dipotong, dan ketebalan lapisan diukur langsung dengan mikrometer (hanya digunakan untuk pengujian sampel, bukan bagian jadi).

Kriteria Penerimaan: Ketebalan minimum tipikal berkisar antara 85–120 μm (mikrometer) untuk komponen baja struktural, tergantung pada ketebalan baja dan aplikasinya (misalnya, menara di kawasan pesisir atau industri mungkin memerlukan lapisan yang lebih tebal).

B. Pengujian Adhesi (Kekuatan Ikatan)

Ikatan yang kuat antara lapisan seng dan substrat baja mencegah pengelupasan selama pengangkutan, pemasangan, atau paparan terhadap tekanan mekanis (misalnya getaran yang disebabkan oleh angin).

Uji Tekuk: Sampel baja galvanis (misalnya, bagian baja bersudut) dibengkokkan 180° mengelilingi mandrel (diameternya sesuai dengan ketebalan baja). Setelah ditekuk, lapisan diperiksa apakah ada keretakan, pengelupasan, atau pemisahan dari baja. Tidak ada pelepasan yang terlihat dapat diterima.

Uji Palu: Palu berbobot (biasanya 0,5–1 kg) dipukul dengan kuat pada lapisan di beberapa titik. Lapisan tidak boleh terkelupas, terkelupas, atau terangkat—hanya lekukan kecil (tanpa mengekspos substrat baja) yang diperbolehkan.

Uji Pisau: Pisau tajam dan tidak bergerigi digunakan untuk membuat potongan melintang (pola kisi) pada lapisan. Pita perekat dipasang pada potongan dan dikupas dengan cepat; penghilangan lapisan minimal (jika ada) diperbolehkan.

C. Pemeriksaan Cacat Visual dan Permukaan

Inspeksi visual mengidentifikasi kelemahan nyata yang membahayakan integritas lapisan.

Prosedur: Periksa setiap komponen galvanis (dan menara rakitan) dengan mata telanjang atau kaca pembesar (pembesaran 10x) untuk:

Bintik-bintik kosong (baja terbuka), lubang, atau lubang kecil.

Retak, lecet, atau penumpukan seng yang tidak rata (misalnya, "berlari" atau "menetes" karena proses galvanisasi yang tidak tepat).

Kontaminasi (misalnya minyak, kotoran, atau lapisan oksida di bawah lapisan).

Kriteria Penerimaan: Tidak ada baja telanjang yang terlihat; ketidakteraturan permukaan kecil (misalnya, nodul seng kecil) dapat diterima jika tidak mempengaruhi kesesuaian komponen atau kinerja struktural.

D. Pengujian Ketahanan Korosi

Ini memverifikasi kemampuan lapisan untuk menahan karat dan degradasi seiring waktu.

Uji Semprotan Garam (Kabut): Uji korosi dipercepat yang umum (sesuai ASTM B117 atau ISO 9227). Sampel galvanis ditempatkan dalam ruangan di mana kabut natrium klorida 5% (air asin) terus menerus disemprotkan pada suhu terkontrol (35°C). Sampel diperiksa secara berkala (misalnya setelah 24, 48, 100, atau 500 jam) untuk mengetahui tanda-tanda karat merah (korosi baja) atau karat putih (oksidasi seng).

Penerimaan: Untuk menara struktural, lapisan harus tahan terhadap karat merah selama minimal 100–500 jam (tergantung pada lingkungan aplikasi). Karat putih (lapisan seng oksida sementara) adalah normal dan tidak menunjukkan kerusakan, namun tidak menyebar secara berlebihan.

Uji Paparan Lapangan: Pengujian jangka panjang melibatkan pemasangan komponen sampel di lingkungan yang diinginkan menara (misalnya, pesisir, gurun, atau kawasan industri) dan pemantauan korosi selama berbulan-bulan atau bertahun-tahun. Ini memvalidasi kinerja dunia nyata.

E. Analisis Komposisi Kimia (Opsional)

Untuk memastikan lapisan seng memenuhi standar kemurnian, analisis kimia dapat dilakukan pada sampel bak galvanis atau lapisan.

Metode Pengujian: Spektroskopi serapan atom (AAS) atau fluoresensi sinar-X (XRF) untuk mengukur kandungan seng (biasanya ≥98% seng murni untuk galvanisasi celup panas) dan mendeteksi kotoran (misalnya timbal, besi) yang dapat mengurangi kualitas lapisan.

3. Pengujian Standar dan Kepatuhan

Pengujian galvanisasi untuk menara baja sudut harus mematuhi standar khusus industri untuk memastikan konsistensi dan keandalan:

Standar ASTM: ASTM A123 (hot-dip galvanizing), ASTM B117 (uji semprotan garam), ASTM A817 (baja galvanis untuk menara transmisi).

Standar ISO: ISO 1461 (pelapis galvanis), ISO 9227 (uji semprotan garam).

Standar Lokal/Khusus Industri: Untuk menara telekomunikasi atau transmisi listrik, persyaratan tambahan dapat ditetapkan oleh badan pengatur (misalnya, IEEE untuk infrastruktur listrik, ITU untuk menara telekomunikasi) atau spesifikasi proyek.

4. Pengujian Pasca Instalasi

Setelah menara dirakit dan dipasang, pemeriksaan langsung dilakukan untuk memastikan lapisan galvanis tidak rusak selama pengangkutan, pengangkatan, atau perakitan:

Ukur kembali ketebalan lapisan pada sambungan kritis (misalnya sambungan kaki ke pondasi, sambungan tangga).

Periksa apakah ada goresan, penyok, atau lecet yang mungkin membuat substrat baja terlihat (perbaiki dengan cat kaya seng jika kerusakannya kecil).

Pastikan lubang baut dan titik sambungan (area dengan tingkat keausan tinggi) mempertahankan ketebalan lapisan yang memadai.

Ringkasan

Pengujian galvanisasi untuk menara baja sudut adalah proses komprehensif yang berfokus pada ketebalan, daya rekat, kualitas permukaan, dan ketahanan terhadap korosi. Dengan mematuhi standar yang ketat dan melakukan pengujian di pabrik dan di lokasi, integritas lapisan seng terjamin, memungkinkan menara ini tahan terhadap kondisi lingkungan yang keras dan memberikan keandalan jangka panjang dalam bidang telekomunikasi, transmisi listrik, dan aplikasi infrastruktur lainnya.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

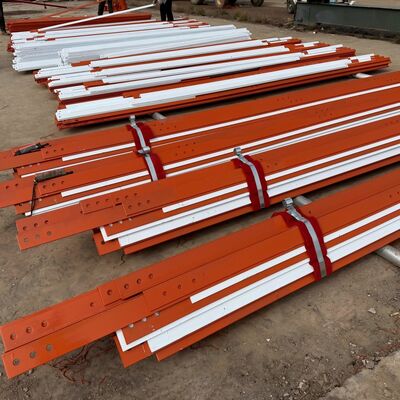

Pengemasan & Pengiriman

​

Pelanggan Kerjasama

​​

Sertifikasi

​

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Jenis & keunggulan produk yang disesuaikan

Menara Swadaya 
Menara mandiri biasanya berupa menara 3 kaki atau 4 kaki, dan materialnya adalah pipa baja atau baja siku. Sedangkan untuk sambungannya, menara berbentuk tabung dihubungkan dengan flensa, dan menara baja sudut dihubungkan dengan mur dan baut.
Fitur:
1. Koefisien beban angin kecil, hambatan angin kuat.
2.Hemat sumber daya lahan, lokasi yang nyaman.
Transportasi dan pemasangan yang nyaman.

Menara Baja Pipa
Menara tabung mengacu pada struktur baja bertingkat tinggi mandiri dengan kolom menara yang terbuat dari pipa baja dan bagian badan menara berbentuk segitiga. Ciri utamanya adalah kolom menara tiga tabung terbuat dari pipa baja dan bagian badan menara berbentuk segitiga, yaitu struktur baja bertingkat tinggi yang berbeda dengan baja siku.

Menara Monopole

Menara monopole, merupakan tipe yang umum digunakan, dengan tampilan cantik, seluas 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi. Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut atau tumpang tindih berkekuatan tinggi (sambungan slip). Ini memiliki karakteristik instalasi yang mudah dan dapat beradaptasi dengan berbagai lokasi lapangan yang rumit.

Menara Guyed 
Menara Guyed memiliki tampilan baru, dan karakteristik terbesarnya diperkuat dengan menggunakan kawat baja. Menara Guyed adalah jenis menara komunikasi umum yang ekonomis dan praktis. Ini lebih ringan dan lebih murah dibandingkan yang lain. Sangat cocok untuk wilayah geografis yang luas.

Menara Penjaga
Menara Pengawal merupakan bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitar dan berperan penting dalam berbagai bidang. Desainnya mengedepankan keselarasan dan kesatuan dengan lingkungan alam, dan gaya arsitekturnya biasanya dikoordinasikan dengan lingkungan sekitar. Menara observasi biasanya terdiri dari badan menara, platform, menara, dan tangga, dengan struktur yang kompak dan tahan lama.

Menara Pohon Tersamar
Menara Pohon Tersamar juga merupakan sejenis pohon kartificial dari menara pohon Bionic, yang dasarnya seperti asli, ditambah desain yang cermat, bila ditempatkan di antara pepohonan asli di area tamasya, taman, dan alun-alun, akan menjadi bagian dari alam.
Fitur:
1. Struktur indah dan penampilan cantik.
2. Stabilitas struktural yang kuat dan masa kerja yang panjang.
3. Cakupan wilayah kecil dan efek ekonomi besar.

Layanan kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan solusi paling optimal dan menara komunikasi terbaik kepada pelanggan. Banyak produk telah diekspor ke Amerika Serikat, Eropa dan 55 negara berbeda lainnya.
Kami mengkhususkan diri dalam perancangan dan pembuatan menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara guyed dan menara penjaga. Departemen kami meliputi departemen desain, R&D, inspeksi, laboratorium, QC, galvanisasi, dan menara baja. Bahan baku kami berasal dari pabrik baja terkenal di China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jika Anda membutuhkannya, kami akan menyambut Anda 24 jam sehari!
