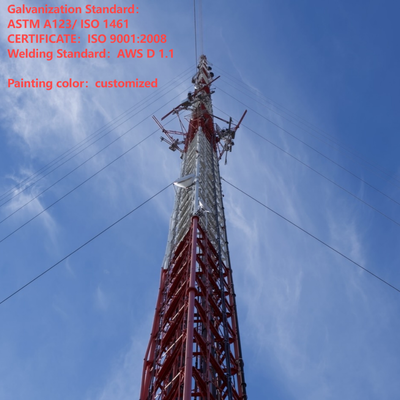

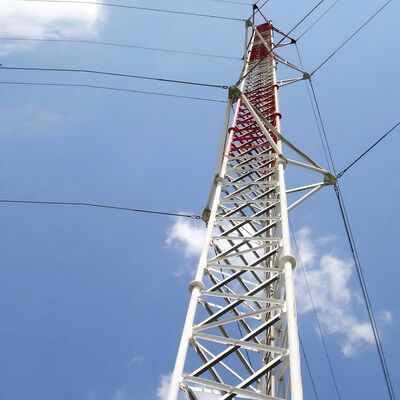

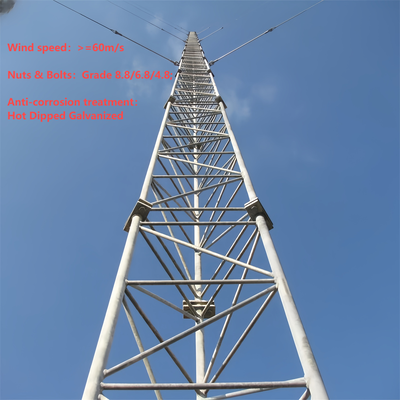

30 35M Hot Dip Galvanized Guyed Communication Tower Fondasi Kecil Untuk Area Padang Rumput

30 35M Hot Dip Galvanized Guyed Communication Tower Fondasi Kecil Untuk Area Padang Rumput

Fitur Struktural & Desain Inti

• Badan Menara Ramping: Dibangun sebagai struktur baja berbentuk tabung atau kisi (lebih sempit dari menara mandiri), dengan bentuk meruncing untuk mengoptimalkan distribusi beban.

• Sistem Kawat Pria: Beberapa set kabel baja dipasang ke tiang dengan interval 20–30m, ditambatkan ke tanah dengan sudut 45–60° untuk menahan gaya angin/gempa.

• Kisaran Ketinggian: Membentang dari 30m hingga lebih dari 200m (lebih tinggi dari kebanyakan menara mandiri), dapat disesuaikan untuk kebutuhan spesifik.

• Aksesoris: Termasuk tangga panjat, dudukan antena, baki kabel, dan lampu peringatan penerbangan (untuk ketinggian >60m).

Bahan & Standar Utama

• Badan Menara: Baja struktural galvanis (ASTM A36/S235JR) untuk ketahanan dan kekuatan korosi.

• Kabel Pria: Kabel baja tarik tinggi (ASTM A475) dengan lapisan seng/polimer untuk daya tahan.

• Jangkar: Jangkar beton/baja tugas berat untuk mengamankan kabel, dirancang untuk beban tarik.

• Kepatuhan: Mengikuti IEC 62305 (perlindungan petir) dan kode keselamatan bangunan setempat.

Skenario Aplikasi Utama

• Penyiaran/Telekomunikasi: Mendukung antena TV/radio dan pemancar gelombang mikro jarak jauh (memaksimalkan jangkauan sinyal melalui ketinggian).

• Pemantauan Meteorologi: Menghosting sensor/radar cuaca di ketinggian untuk data atmosfer yang akurat.

• Navigasi Penerbangan: Memasang suar penerbangan di daerah terpencil (pegunungan, pantai).

• Riset ilmiah: Menyebarkan instrumen atmosfer (pemantau ozon) di atas gangguan tanah.

1.Spesifikasi

Apa menara boday dari menara kawat guyed?

Badan menara dari menara kawat berpelindung (menara tiang berpelindung) adalah struktur penahan beban tengah dan ramping yang menopang antena, sensor, atau peralatan lainnya, dengan mengandalkan kabel penahan eksternal untuk stabilitas lateral (bukan kekakuan mandiri). Biasanya dibangun sebagai arangka baja berbentuk tabung atau kisi, menara ini lebih sempit dibandingkan menara swadaya dan memiliki desain meruncing (lebih lebar di bagian dasar, lebih sempit di bagian atas) untuk mengoptimalkan distribusi beban dan hambatan angin. Badan menara dibuat dari baja struktural galvanis (memenuhi standar ASTM A36/S235JR) untuk memastikan ketahanan terhadap korosi dan daya tahan jangka panjang di lingkungan luar ruangan. Ini berfungsi sebagai dasar pemasangan untuk aksesori utama seperti tangga panjat, dudukan antena, dan baki kabel, dan desain modularnya memungkinkan penyesuaian ketinggian mulai dari 30m hingga lebih dari 200m, disesuaikan dengan aplikasi seperti penyiaran, telekomunikasi, atau pemantauan meteorologi.

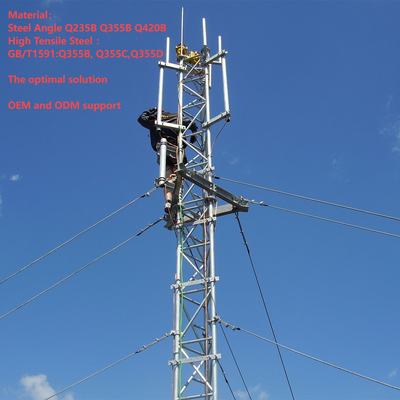

Bagaimana cara memasang antena pada tower kabel guyed?

Pemasangan antena pada menara kawat berpelindung mengikuti proses terstruktur dan sesuai keselamatan yang selaras dengan desain menara dan standar industri:

1. Persiapan Pra-instalasi: Verifikasi kapasitas penahan beban menara untuk memastikan menara dapat menopang berat antena (termasuk perangkat keras dan kabel terkait). Periksa badan menara dari korosi, kerusakan struktural, atau sambungan longgar, dan pastikan kepatuhan terhadap kode keselamatan setempat (misalnya, IEC 62305 untuk proteksi petir).
2. Pemasangan Pemasangan Antena: Pasang dudukan antena khusus (aksesori terintegrasi menara) ke titik yang telah ditentukan sebelumnya pada badan menara. Dudukan ini biasanya diamankan menggunakan baut berkekuatan tinggi yang kompatibel dengan struktur baja galvanis menara, memastikan sambungan kokoh yang tahan terhadap gaya angin dan getaran.
3. Pengangkatan & Pemosisian Antena: Gunakan derek atau alat pengangkat khusus untuk mengangkat antena ke ketinggian target (dipilih secara strategis untuk jangkauan sinyal yang optimal). Sejajarkan antena dengan arah transmisi/penerimaan yang diinginkan, menggunakan alat laser atau pengukur penyelarasan untuk presisi.
4. Mengamankan Antena: Kencangkan antena ke dudukan yang telah dipasang sebelumnya menggunakan perangkat keras yang kompatibel, kencangkan baut sesuai torsi yang ditentukan untuk mencegah pergerakan. Pastikan antena rata dan stabil, tanpa goyangan yang dapat mempengaruhi kinerja atau integritas struktur.
5. Perutean & Integrasi Kabel: Rutekan kabel sinyal atau pengumpan melalui baki kabel terintegrasi menara untuk melindunginya dari kerusakan lingkungan. Sambungkan kabel ke antena dan sambungkan ke peralatan di darat, pastikan isolasi dan kedap air yang tepat pada titik sambungan.
6. Inspeksi Akhir: Melakukan pemeriksaan visual pada antena, dudukan, dan kabel untuk memastikan pemasangan yang aman. Uji transmisi/penerimaan sinyal antena untuk memverifikasi fungsionalitasnya, dan pastikan semua protokol keselamatan (misalnya, perlindungan jatuh bagi pekerja) dipatuhi selama proses berlangsung.

Apa yang dimaksud dengan Perangkat Anti Panjat pada menara kawat berpelindung?

Perangkat anti pendakian untuk menara kawat berpelindung adalah komponen keselamatan khusus yang dipasang pada badan menara untuk mencegah akses tidak sah dan mengurangi risiko jatuh. Desain umum meliputi:

• Kerah/rok anti panjat: Penghalang baja berbentuk lingkaran atau kerucut yang dipasang di dekat dasar menara (biasanya 2–3 m di atas tanah) untuk menghalangi upaya pendakian dengan menolak pegangan atau pijakan.
• Pencegah berduri atau bergerigi: Perlengkapan baja runcing yang tidak mematikan pada bagian menara bawah atau tangga untuk mencegah pendakian tanpa izin.
• Akses terkunci: Jika menara dilengkapi dengan panel akses di permukaan tanah atau titik masuk tangga, gerbang yang terkunci akan membatasi akses hanya bagi personel bersertifikat.

Perangkat ini dibuat dari bahan tahan korosi (misalnya baja galvanis, serasi dengan badan menara) agar tahan terhadap kondisi luar ruangan. Tujuan utamanya adalah untuk meningkatkan keselamatan dengan mencegah pendakian yang disengaja atau tidak disengaja oleh individu yang tidak terlatih, menyelaraskan dengan peraturan keselamatan bangunan setempat dan mitigasi tanggung jawab bagi operator menara.

Bagaimana cara menghubungkan kabel guyed dan menara kabel guyed?

Menghubungkan kabel pria ke menara kawat pria melibatkan proses penahan beban yang aman untuk memastikan kabel dapat secara efektif menstabilkan menara terhadap kekuatan angin dan seismik:

1. Persiapan: Pilih kabel pria yang terbuat dari kabel baja tarik tinggi (memenuhi ASTM A475) dengan lapisan seng atau polimer untuk daya tahan. Pastikan badan menara memiliki titik pemasangan yang telah dibuat sebelumnya (misalnya lug, braket, atau lengan silang) dengan interval 20–30m, seperti yang ditentukan dalam desain menara.
2. Instalasi Perangkat Keras Lampiran: Pasang braket atau celah kawat tugas berat ke titik pemasangan menara yang telah ditentukan sebelumnya menggunakan baut berkekuatan tinggi (kompatibel dengan struktur baja galvanis menara). Braket ini dirancang untuk mendistribusikan tegangan secara merata ke seluruh badan menara.
3. Pemutusan Kawat: Gunakan perlengkapan terminasi profesional (misalnya, selongsong swage, klem kabel, atau bidal) untuk mengamankan ujung setiap kabel pria. Selongsong swage dikerutkan ke kawat untuk sambungan permanen berkekuatan tinggi, sementara klem kabel memberikan tegangan yang dapat disesuaikan.
4. Koneksi & Ketegangan: Pasang ujung ujung kabel pria ke braket menara menggunakan belenggu atau pin, pastikan terpasang dengan aman dan tidak kendur. Gunakan alat penegang (misalnya turnbuckle atau come-along) untuk menyesuaikan tegangan kawat sesuai spesifikasi desain—penting untuk menyeimbangkan gaya lateral pada menara.
5. Verifikasi: Periksa apakah sambungan sejajar dengan struktur menara yang meruncing dan kawat dikencangkan secara merata (hindari pengencangan yang berlebihan, yang dapat memberikan tekanan pada badan menara). Pastikan perangkat keras dan perlengkapan terminasi tahan korosi dan mematuhi standar keselamatan menara.

Bagaimana cara menyambung kabel guyed dan baut jangkar guyed?

Menghubungkan kabel pria ke baut jangkar pria (jangkar tanah) merupakan langkah penting untuk mentransfer ketegangan kabel ke tanah, memastikan stabilitas menara:

1. Persiapan Jangkar: Pastikan jangkar tanah (jangkar beton atau baja tugas berat, yang dirancang untuk beban tarik) dipasang dengan benar di tanah pada sudut 45–60° relatif terhadap kawat penahan. Jangkar harus dirawat sepenuhnya (untuk beton) dan tertanam kuat untuk menahan gaya tarik keluar.
2. Paparan Baut Jangkar: Pastikan baut atas jangkar (baut jangkar berpelindung) menonjol di atas tanah dan berulir untuk mengakomodasi perangkat keras sambungan. Baut harus terbuat dari baja berkekuatan tinggi untuk menahan tegangan kawat penahan.
3. Pemutusan Kawat: Putuskan ujung bebas kabel pria menggunakan alat kelengkapan berkekuatan tinggi yang sama (selongsong swage, klem kabel, atau bidal) yang digunakan untuk sambungan menara, untuk memastikan ujung yang aman dan menahan beban.
4. Perakitan Perangkat Keras Koneksi: Pasang turnbuckle (untuk penyetelan tegangan) dan belenggu pada kabel pria yang telah diputus. Turnbuckle terhubung ke baut jangkar berpelindung melalui mur atau mesin cuci, memungkinkan penyesuaian tegangan kawat.
5. Mengencangkan & Mengamankan: Gunakan turnbuckle untuk mengencangkan kawat penahan sesuai spesifikasi yang diperlukan, pastikan kawat menahan gaya lateral tanpa menarik jangkar. Setelah dikencangkan, kunci turnbuckle dengan pasak atau mur pengunci agar tidak kendor seiring waktu.
6. Pemeriksaan Akhir: Pastikan sambungan aman, jangkar tidak menunjukkan tanda-tanda pergerakan, dan kawat penahan sejajar pada sudut 45–60° yang benar. Periksa korosi pada baut, perangkat keras, dan terminasi kawat, pastikan kepatuhan terhadap IEC 62305 dan kode keselamatan setempat.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

3.Kerjasama Pelanggan

4.Sertifikasi

5.Layanan Kami

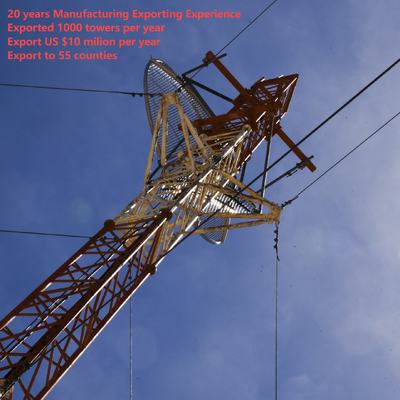

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan solusi paling optimal dan menara komunikasi terbaik kepada pelanggan. Banyak produk telah diekspor ke Amerika Serikat, Eropa dan 55 negara berbeda lainnya.

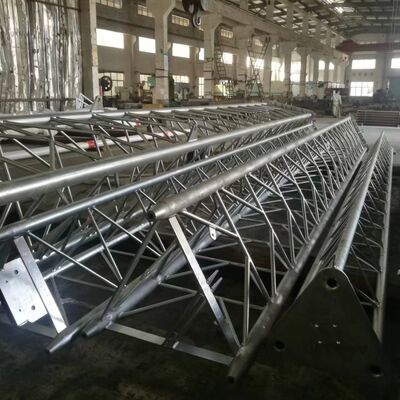

Kami mengkhususkan diri dalam perancangan dan pembuatan menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara guyed dan menara penjaga. Departemen kami meliputi departemen desain, R&D, inspeksi, laboratorium, QC, galvanisasi, dan menara baja. Bahan baku kami berasal dari pabrik baja terkenal di China: HBIS Group, Baowu Steel Group, Shougang Group.

Jika Anda membutuhkannya, kami akan menyambut Anda 24 jam sehari!
