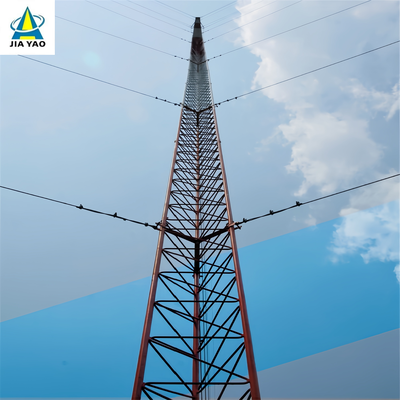

Menara Kawat Guyed Ringan 30 43 48M Untuk Dukungan Stasiun Bumi Satelit

Menara Kawat Tipe Guyed Ringan 30 43 48M Untuk Dukungan Stasiun Bumi Satelit

Fitur Struktural & Desain Inti

• Badan Menara Ramping: Dibangun sebagai struktur baja tubular atau kisi (lebih sempit daripada menara yang berdiri sendiri), dengan bentuk meruncing untuk mengoptimalkan distribusi beban.

• Sistem Kawat Guy: Beberapa set kabel baja menempel pada tiang dengan interval 20–30m, ditambatkan ke tanah pada sudut 45–60° untuk menahan gaya angin/gempa.

• Rentang Ketinggian: Membentang dari 30m hingga lebih dari 200m (lebih tinggi dari kebanyakan menara yang berdiri sendiri), dapat disesuaikan untuk kebutuhan spesifik.

• Aksesori: Termasuk tangga panjat, dudukan antena, baki kabel, dan lampu peringatan penerbangan (untuk ketinggian >60m).

Bahan & Standar Utama

• Badan Menara: Baja struktural galvanis (ASTM A36/S235JR) untuk ketahanan korosi dan kekuatan.

• Kawat Guy: Kabel baja tarik tinggi (ASTM A475) dengan lapisan seng/polimer untuk daya tahan.

• Angkur: Angkur beton/baja tugas berat untuk mengamankan kawat, dirancang untuk beban tarik.

• Kepatuhan: Mengikuti IEC 62305 (perlindungan petir) dan kode keselamatan bangunan setempat.

Skenario Aplikasi Utama

• Penyiaran/Telekomunikasi: Mendukung antena TV/radio dan pemancar gelombang mikro jarak jauh (memaksimalkan cakupan sinyal melalui ketinggian).

• Pemantauan Meteorologi: Menampung sensor cuaca/radar di ketinggian tinggi untuk data atmosfer yang akurat.

• Navigasi Penerbangan: Memasang suar penerbangan di daerah terpencil (pegunungan, pantai).

• Penelitian Ilmiah: Menyebarkan instrumen atmosfer (monitor ozon) di atas gangguan tanah.

1.Spesifikasi

Apa badan menara dari menara kawat guyed?

Badan menara dari menara kawat guyed (menara tiang guyed) adalah struktur penopang beban pusat yang ramping yang menopang antena, sensor, atau peralatan lainnya, mengandalkan kawat guy eksternal untuk stabilitas lateral (bukan kekakuan yang berdiri sendiri). Biasanya dibangun sebagai rangka baja tubular atau kisi, lebih sempit daripada menara yang berdiri sendiri dan memiliki desain meruncing (lebih lebar di dasar, lebih sempit di puncak) untuk mengoptimalkan distribusi beban dan ketahanan angin. Badan menara dibuat dari baja struktural galvanis (sesuai dengan standar ASTM A36/S235JR) untuk memastikan ketahanan korosi dan daya tahan jangka panjang di lingkungan luar ruangan. Ini berfungsi sebagai dasar pemasangan untuk aksesori utama seperti tangga panjat, dudukan antena, dan baki kabel, dan desain modularnya memungkinkan penyesuaian ketinggian mulai dari 30m hingga lebih dari 200m, disesuaikan untuk aplikasi seperti penyiaran, telekomunikasi, atau pemantauan meteorologi.

Bagaimana cara memasang antena di menara kawat guyed?

Memasang antena pada menara kawat guyed mengikuti proses yang terstruktur dan sesuai dengan standar keselamatan yang selaras dengan desain menara dan standar industri:

1. Persiapan Pra-Pemasangan: Verifikasi kapasitas penopang beban menara untuk memastikan menara dapat menopang berat antena (termasuk perangkat keras dan kabel terkait). Periksa badan menara dari korosi, kerusakan struktural, atau sambungan yang longgar, dan konfirmasikan kepatuhan dengan kode keselamatan setempat (misalnya, IEC 62305 untuk perlindungan petir).
2. Pemasangan Dudukan Antena: Pasang dudukan antena khusus (aksesori terintegrasi menara) ke titik yang telah ditentukan pada badan menara. Dudukan ini biasanya diamankan menggunakan baut berkekuatan tinggi yang kompatibel dengan struktur baja galvanis menara, memastikan sambungan yang kokoh yang tahan terhadap gaya angin dan getaran.
3. Pengangkatan & Pemosisian Antena: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat antena ke ketinggian target (dipilih secara strategis untuk cakupan sinyal optimal). Sejajarkan antena dengan arah transmisi/penerimaan yang dimaksud, menggunakan alat laser atau meteran penyelarasan untuk presisi.
4. Mengamankan Antena: Pasang antena ke dudukan yang telah dipasang menggunakan perangkat keras yang kompatibel, kencangkan baut ke torsi yang ditentukan untuk mencegah pergerakan. Pastikan antena rata dan stabil, tanpa goyangan yang dapat memengaruhi kinerja atau integritas struktural.
5. Perutean & Integrasi Kabel: Rutekan kabel sinyal atau feeder melalui baki kabel terintegrasi menara untuk melindunginya dari kerusakan lingkungan. Sambungkan kabel ke antena dan jalankan ke peralatan di darat, pastikan isolasi dan kedap air yang tepat pada titik sambungan.
6. Inspeksi Akhir: Lakukan pemeriksaan visual antena, dudukan, dan kabel untuk mengonfirmasi pemasangan yang aman. Uji transmisi/penerimaan sinyal antena untuk memverifikasi fungsionalitas, dan pastikan semua protokol keselamatan (misalnya, perlindungan jatuh bagi pekerja) diikuti selama proses.

Apa itu Perangkat Anti Panjat pada menara kawat guyed?

Perangkat anti panjat untuk menara kawat guyed adalah komponen keselamatan khusus yang dipasang pada badan menara untuk mencegah akses tidak sah dan mengurangi risiko jatuh. Desain umum meliputi:

• Kerah/rok anti panjat: Penghalang baja melingkar atau kerucut yang dipasang di dekat dasar menara (biasanya 2–3m di atas tanah) untuk memblokir upaya panjat dengan menolak pegangan tangan atau pijakan.
• Penghalang berduri atau bergerigi: Lampiran baja runcing yang tidak mematikan pada bagian menara bawah atau tangga untuk mencegah panjat yang tidak sah.
• Akses terkunci: Jika menara dilengkapi dengan panel akses di permukaan tanah atau titik masuk tangga, gerbang yang terkunci membatasi akses hanya untuk personel bersertifikat.

Perangkat ini dibuat dari bahan tahan korosi (misalnya, baja galvanis, sesuai dengan badan menara) untuk tahan terhadap kondisi luar ruangan. Tujuan utamanya adalah untuk meningkatkan keselamatan dengan mencegah panjat yang tidak disengaja atau disengaja oleh individu yang tidak terlatih, sesuai dengan kode keselamatan bangunan setempat dan mitigasi kewajiban bagi operator menara.

Bagaimana cara menghubungkan kawat guyed dan menara kawat guyed?

Menghubungkan kawat guy ke menara kawat guyed melibatkan proses yang aman dan menahan beban untuk memastikan kawat dapat menstabilkan menara secara efektif terhadap gaya angin dan gempa:

1. Persiapan: Pilih kawat guy yang terbuat dari kabel baja tarik tinggi (sesuai dengan ASTM A475) dengan lapisan seng atau polimer untuk daya tahan. Pastikan badan menara memiliki titik sambungan yang telah difabrikasi sebelumnya (misalnya, lug, braket, atau lengan silang) dengan interval 20–30m, seperti yang ditentukan dalam desain menara.
2. Pemasangan Perangkat Keras Sambungan: Pasang braket kawat guy tugas berat atau clevis ke titik sambungan menara yang telah ditentukan menggunakan baut berkekuatan tinggi (kompatibel dengan struktur baja galvanis menara). Braket ini direkayasa untuk mendistribusikan tegangan secara merata ke seluruh badan menara.
3. Terminasi Kawat: Gunakan fitting terminasi profesional (misalnya, selongsong swage, klem kabel, atau thimble) untuk mengamankan ujung setiap kawat guy. Selongsong swage dikerutkan pada kawat untuk sambungan permanen berkekuatan tinggi, sementara klem kabel memberikan penyesuaian tegangan.
4. Sambungan & Penegangan: Sambungkan ujung kawat guy yang telah diterminasi ke braket menara menggunakan belenggu atau pin, pastikan sambungan yang aman tanpa kendur. Gunakan alat penegang (misalnya, turnbuckle atau come-along) untuk menyesuaikan tegangan kawat ke spesifikasi desain—penting untuk menyeimbangkan gaya lateral pada menara.
5. Verifikasi: Periksa apakah sambungan sejajar dengan struktur meruncing menara dan kawat ditegangkan secara merata (menghindari penegangan berlebih, yang dapat membebani badan menara). Konfirmasikan perangkat keras dan fitting terminasi tahan korosi dan sesuai dengan standar keselamatan menara.

Bagaimana cara menghubungkan kawat guyed dan baut angkur guyed?

Menghubungkan kawat guy ke baut angkur guyed (angkur tanah) adalah langkah penting untuk mentransfer tegangan kawat ke tanah, memastikan stabilitas menara:

1. Persiapan Angkur: Pastikan angkur tanah (angkur beton atau baja tugas berat, dirancang untuk beban tarik) terpasang dengan benar di tanah pada sudut 45–60° relatif terhadap kawat guy. Angkur harus benar-benar mengeras (untuk beton) dan tertanam dengan aman untuk menahan gaya tarik keluar.
2. Eksposur Baut Angkur: Pastikan baut atas angkur (baut angkur guyed) menonjol di atas tanah dan berulir untuk mengakomodasi perangkat keras sambungan. Baut harus terbuat dari baja berkekuatan tinggi untuk menahan tegangan kawat guy.
3. Terminasi Kawat: Terminasi ujung bebas kawat guy menggunakan fitting berkekuatan tinggi yang sama (selongsong swage, klem kabel, atau thimble) yang digunakan untuk sambungan menara, memastikan ujung yang aman dan menahan beban.
4. Perakitan Perangkat Keras Sambungan: Pasang turnbuckle (untuk penyesuaian tegangan) dan belenggu ke kawat guy yang telah diterminasi. Turnbuckle terhubung ke baut angkur guyed melalui mur atau ring, memungkinkan penyesuaian halus tegangan kawat.
5. Penegangan & Pengamanan: Gunakan turnbuckle untuk menegang kawat guy ke spesifikasi yang diperlukan, memastikan kawat menahan gaya lateral tanpa menarik angkur. Setelah ditegangkan, kunci turnbuckle dengan pin atau mur pengunci untuk mencegah kendur seiring waktu.
6. Pemeriksaan Akhir: Verifikasi bahwa sambungan aman, angkur tidak menunjukkan tanda-tanda pergerakan, dan kawat guy sejajar pada sudut 45–60° yang benar. Periksa korosi pada baut, perangkat keras, dan terminasi kawat, pastikan kepatuhan dengan IEC 62305 dan kode keselamatan setempat.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

3. Pelanggan Kerjasama

4. Sertifikasi

5. Layanan Kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan solusi yang paling optimal dan menara komunikasi terbaik kepada pelanggan. Banyak produk telah diekspor ke AS, Eropa, dan 55 negara lainnya.
Kami berspesialisasi dalam desain dan pembuatan menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara guyed, dan menara pengawas. Departemen kami meliputi desain, R&D, inspeksi, laboratorium, QC, galvanisasi, dan departemen menara baja. Bahan baku kami berasal dari pabrik baja terkenal di Tiongkok: HBIS Group, Baowu Steel Group, Shougang Group.

Jika Anda membutuhkannya, kami akan menyambut Anda 24 jam sehari!
