Menara Monopole Baja 20M Q355 Dudukan Atap Untuk Penerapan 5G Gedung Perkantoran
JIAYAO CO.,LTD
Deskripsi Produk
MENARA MONOPOLE BAJA PREMIUM UNTUK TELEKOMUNIKASI & KOMUNIKASI SELULER
Temukan Menara Monopole berkualitas tinggi kami, struktur baja tubular canggih yang direkayasa untuk infrastruktur telekomunikasi modern.
Dirancang dengan konfigurasi tiang tunggal yang ramping, menara komunikasi yang berdiri sendiri ini dilengkapi dengan platform kerja terintegrasi, braket antena yang aman, dan sistem tangga panjat bawaan untuk akses pemeliharaan yang aman.
Dibangun dari pelat baja premium ASTM A36/A572 Gr50 atau S275JR, menara monopole kami memberikan ketahanan korosi dan ketahanan aus yang luar biasa untuk kinerja jangka panjang yang andal.
Dibandingkan dengan menara baja siku tradisional, monopole telekomunikasi kami menawarkan jejak yang jauh lebih kecil, menjadikannya solusi ideal untuk instalasi perkotaan dan lokasi yang terbatas ruang.
Tersedia dalam ketinggian standar 20m, 30m, 40m, atau konfigurasi yang sepenuhnya disesuaikan, menara monopole JIAYAO menggabungkan daya tarik estetika dengan rekayasa yang kuat — didukung oleh masa pakai desain yang mengesankan selama 50 tahun.
Baik Anda memperluas jaringan 5G, meningkatkan infrastruktur nirkabel, atau membangun situs sel baru, menara monopole baja kami memberikan nilai dan keandalan yang tak tertandingi.
1. Detail Utama:
Tempat Asal: Hebei, Tiongkok (Daratan) ; Nama Merek: Jaoyao atau OEM ; Nomor Model: Menara Telekomunikasi
Perlakuan permukaan: Galvanis Celup Panas atau dicat.
2. Pengemasan & Pengiriman:
Detail Kemasan: Menara telekomunikasi akan dibundel dengan tali pengikat Galvanis sesuai kebutuhan klien.
Pengiriman: Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin
Anggota Menara: Satu menara baja dipisahkan menjadi beberapa bundel.
Baut: Bahan kemasan adalah kantong nilon yang kokoh atau drum baja.

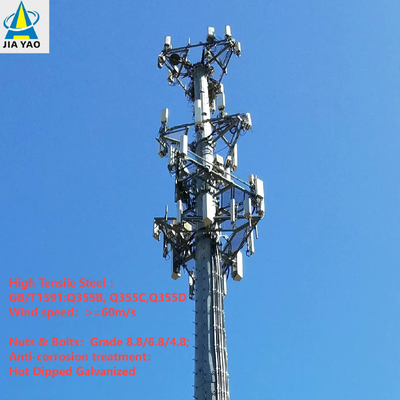

3. Data Teknis
| Desain |

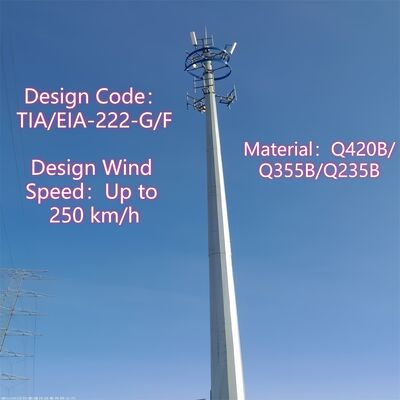

| 1. Kode Desain |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Baja Struktural |
| 2. Tingkat |
Baja Lunak |
Baja Tarik Tinggi |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Kecepatan Angin Desain |
Hingga 250 km/jam |
| 4. Defleksi yang Diizinkan |
0,5 ~1,0 derajat @ kecepatan operasional |
| 5. Kekuatan Tarik (Mpa) |
360~510 |
470~630 |
| 6. Kekuatan Luluh (t≤16mm) (Mpa) |
355 |
235 |
| 7. Perpanjangan (%) |
20 |
24 |
| 8. Kekuatan Impak KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Baut & Mur |
| 9. Tingkat |
Tingkat 4.8, 6.8, 8.8 |
| 10. Standar untuk sifat mekanik |
| 10.1 Baut |
ISO 898-1 |
| 10.2 Mur |
ISO 898-2 |
| 10.3 Ring |
ISO 6507-1 |
| 11. Standar untuk Dimensi |
| 11.1 Baut |
DIN7990, DIN931, DIN933 |
| 11.2 Mur |
ISO4032, ISO4034 |
| 11.3 Ring |
DIN7989, DIN127B, ISO7091 |
| Pengelasan |
| 12. Metode |
Pengelasan Busur Pelindung CO2 & Pengelasan Busur Terendam (SAW) |
| 13. Standar |
AWS D1.1 |
| Penandaan |
| 14. Metode penandaan anggota |
Stempel Press Hidrolik |
| Galvanisasi |
| 15. Standar galvanisasi bagian baja |
ISO 1461 atau ASTM A123 |
| 16. Standar galvanisasi baut dan mur |
ISO 1461 atau ASTM A153 |
| Pengujian |
| 17. Uji pabrik |
Uji tarik, Analisis unsur, Uji Sharpy (uji impak), Pembengkokan Dingin,
Uji Preece, Uji Palu |
| Kapasitas |
| 18. Kapasitas Produksi Maksimum |
50.000 TON per tahun |
JARINGAN KOMUNIKASI SELULER

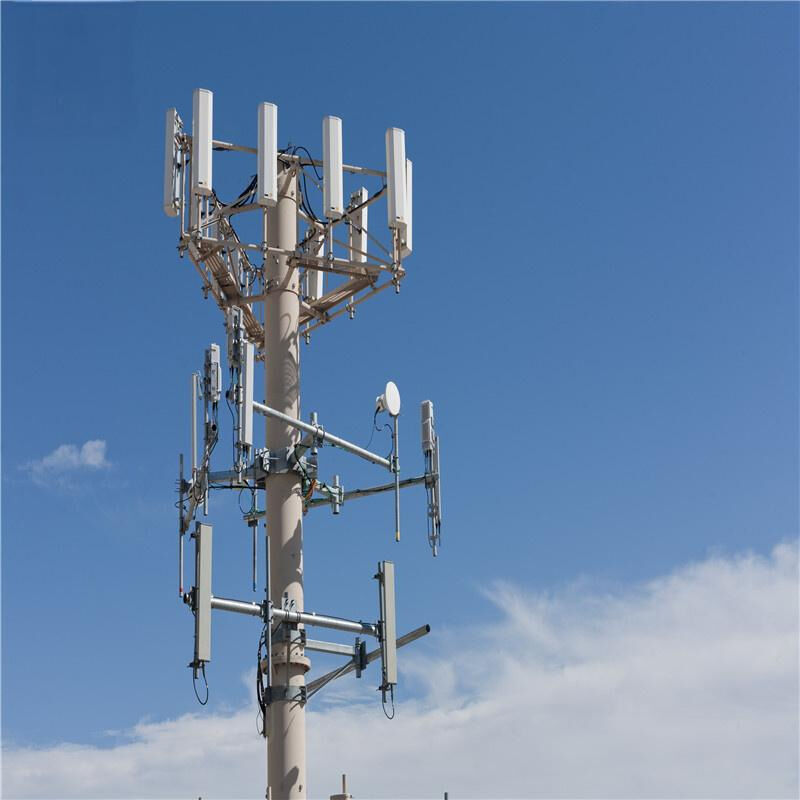

Ideal untuk stasiun pangkalan seluler 4G LTE dan 5G, menara monopole kami menyediakan dukungan struktural yang andal untuk sistem antena multi-operator, memungkinkan cakupan nirkabel yang mulus di area perkotaan dan pinggiran kota.
INFRASTRUKTUR TELEKOMUNIKASI
Sempurna untuk operator telekomunikasi dan operator jaringan yang membutuhkan solusi menara yang kuat untuk transmisi gelombang mikro, backhaul nirkabel, dan tautan komunikasi titik-ke-titik.
LAYANAN SIARAN & TRANSMISI
Cocok untuk penyiaran radio FM/AM, transmisi sinyal televisi, dan aplikasi penyiaran digital yang membutuhkan penempatan antena yang ditinggikan untuk propagasi sinyal yang optimal.
INSTALASI PERKOTAAN & TERBATAS RUANG
Desain tiang tunggal yang ringkas menjadikan menara monopole kami pilihan utama untuk pusat kota, distrik komersial, jalan raya, dan area perumahan di mana meminimalkan dampak visual dan penggunaan lahan sangat penting.
" style="padding: 0px 4px;">
JARINGAN KOMUNIKASI SELULER
Ideal untuk stasiun pangkalan seluler 4G LTE dan 5G, menara monopole kami menyediakan dukungan struktural yang andal untuk sistem antena multi-operator, memungkinkan cakupan nirkabel yang mulus di area perkotaan dan pinggiran kota.
INFRASTRUKTUR TELEKOMUNIKASI
Sempurna untuk operator telekomunikasi dan operator jaringan yang membutuhkan solusi menara yang kuat untuk transmisi gelombang mikro, backhaul nirkabel, dan tautan komunikasi titik-ke-titik.
LAYANAN SIARAN & TRANSMISI
Cocok untuk penyiaran radio FM/AM, transmisi sinyal televisi, dan aplikasi penyiaran digital yang membutuhkan penempatan antena yang ditinggikan untuk propagasi sinyal yang optimal.
INSTALASI PERKOTAAN & TERBATAS RUANG
Desain tiang tunggal yang ringkas menjadikan menara monopole kami pilihan utama untuk pusat kota, distrik komersial, jalan raya, dan area perumahan di mana meminimalkan dampak visual dan penggunaan lahan sangat penting.
⇔Apa badan utama menara monopole?
Badan utama menara monopole adalah poros tunggal yang berdiri sendiri, padat/semi-padat yang membentuk struktur penahan beban inti menara, yang disesuaikan untuk penggunaan perkotaan. Biasanya dibuat dari pelat baja gulung berkekuatan tinggi (Q345B/ASTM A500 Grade B) dan memiliki bentuk silindris atau poligonal yang dilas (diameter 0,5–2m, diskalakan berdasarkan ketinggian menara) dengan desain meruncing (sedikit lebih sempit di bagian atas) untuk mengoptimalkan ketahanan beban angin (hingga 180km/jam). Ketinggiannya berkisar dari 10m hingga 60m (dapat disesuaikan untuk microstation 5G atau hub komunikasi perkotaan), dan berfungsi sebagai rangka dasar untuk mengintegrasikan semua komponen tambahan menara monopole.
⇔Apa itu Flange Bawah, Tangga, dan Platform menara monopole?

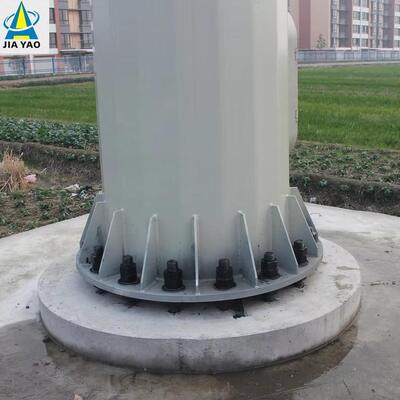

1. Flange Bawah: Ini adalah komponen baja tugas berat yang dilas ke dasar poros utama monopole, bertindak sebagai sambungan penting antara badan menara dan fondasi beton. Terbuat dari baja berkekuatan tinggi (sesuai dengan badan utama) dan diperlakukan dengan proses anti-korosi, ia sejajar dengan baut jangkar fondasi untuk mengamankan menara secara vertikal dan mentransfer seluruh beban struktural dan peralatan ke tanah, memastikan stabilitas keseluruhan menara.
2. Tangga: Ini adalah tangga panjat internal bawaan yang terintegrasi ke dalam poros utama monopole, dibuat dari baja galvanis tahan korosi dan dilengkapi dengan sistem penahan jatuh profesional. Khusus untuk personel pemeliharaan bersertifikat, ia menyediakan jalur akses vertikal yang aman untuk inspeksi menara, pemasangan dan perbaikan peralatan, dan integritasnya adalah fokus utama pemeliharaan menara secara teratur.
3. Platform: Menara monopole dilengkapi dengan platform baja terintegrasi yang ringkas (disesuaikan sesuai kebutuhan proyek) yang dipasang pada poros utama pada ketinggian yang ditentukan. Dibuat dari baja galvanis untuk daya tahan, platform ini berfungsi sebagai ruang kerja yang stabil untuk memasang, memelihara, dan memeriksa peralatan telekomunikasi (misalnya, antena 5G, perangkat gelombang mikro) dan peralatan pengawasan. Dirancang agar sesuai dengan jejak ultra-kompak monopole, mereka memaksimalkan kenyamanan operasional tanpa mengorbankan desain perkotaan menara yang ramping dan tidak mencolok.
⇔Apa badan utama menara monopole setelah Galvanisasi Celup Panas?
Setelah galvanisasi celup panas, badan utama menara monopole tetap menjadi poros baja silindris/poligonal tunggal inti (dibuat dari pelat baja gulung berkekuatan tinggi Q345B/ASTM A500 Grade B) dengan desain meruncing, dan bentuk struktural, dimensi, serta kinerja penahan bebannya sepenuhnya terjaga. Perubahan utamanya adalah seluruh permukaan bajanya dilapisi dengan lapisan seng yang seragam dan padat sesuai dengan standar ASTM A123. Lapisan galvanis ini membentuk penghalang tahan korosi yang secara efektif melindungi substrat baja dari polutan perkotaan, kelembaban, dan erosi lingkungan luar ruangan, memperpanjang masa pakai badan utama hingga lebih dari 25 tahun. Badan utama yang tergalvanis juga mempertahankan kekakuan struktural dari poros baja asli, dan semua sambungan yang dilas (sesuai AWS D1.1) juga digalvanis untuk memastikan kinerja anti-korosi yang konsisten dan integritas struktural keseluruhan badan menara.
Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!
TENTANG PERUSAHAAN
PENGEMASAN & PENGIRIMAN
Pelanggan yang terhormat
Sertifikasi
Layanan Kami
FAQ
Q: Berapa MOQ yang dapat diterima?
A: MOQ kami yang dapat diterima adalah 1 set. Pesanan percobaan dalam jumlah kecil dipersilakan.
Q: Berapa lama waktu pengiriman?
A: Dalam waktu 25 hari setelah menerima deposit.
Q: Berapa jangka waktu pembayaran yang dapat diterima?
A: TT, L/C, Paypal, Western Union, Money Gram.
Q: Bisakah Anda melakukan OEM untuk saya?
A: Kami menerima semua pesanan OEM, cukup hubungi kami dan berikan desain Anda, kami akan menawarkan harga yang wajar.
Q: Kapan saya bisa mendapatkan kutipan?
A: Kami biasanya mengutip Anda dalam waktu 24 jam setelah kami mendapatkan pertanyaan Anda. Jika Anda sangat mendesak untuk mendapatkan kutipan, silakan hubungi kami atau beri tahu kami melalui email, sehingga kami dapat menganggap pertanyaan Anda sebagai prioritas.
Q: Apakah standar struktural menara komunikasi Anda ANSI / TIA/ EIA-222-G?
A: Ya.
Q: Standar galvanisasi celup panas adalah ASTM A 123/153?
A: Ya.
Q: Bisakah Anda memberikan buku perhitungan?
A: Ya, tetapi Anda perlu membayar buku perhitungan.
Q: Berapa lama masa pakai produk Anda?
A: 50 tahun.
Q; Apakah struktur menara menyatu?
A: Tidak, kami dapat merancang dan memproduksinya sesuai permintaan pelanggan.
Q: Apa metode pembayaran Anda?
A: 30% oleh T/T sebagai deposit, sisanya oleh T/T atau L/C saat dilihat.
