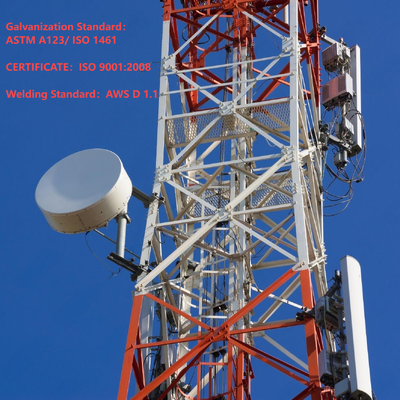

Menara Telekomunikasi Kisi Galvanis Hot Dip Anti-Korosi untuk Stasiun Pangkalan Komunikasi Lingkungan Kering Gurun dengan Standar ASTM A123

Menara Telekomunikasi Kisi-kisi Galvanisasi Celup Panas Anti-Korosi untuk Stasiun Basis Komunikasi Lingkungan Arid Gurun dengan Standar ASTM A123

Menara kisi-kisi baja sudut 4 kakiadalah struktur baja berkekuatan tinggi yang berdiri sendiri, dirancang untuk dukungan infrastruktur kritis. Ditandai dengan bingkai berkaki empat berpola persegi dan sambungan kisi-kisi bersilangan, menara ini berfungsi sebagai tulang punggung yang andal untuk komunikasi, transmisi daya, dan aplikasi industri lainnya di seluruh dunia. Berbeda dengan menara bertali yang mengandalkan kawat eksternal untuk stabilitas, desain yang berdiri sendiri ini berdiri secara independen, membuatnya dapat beradaptasi dengan berbagai lingkungan dari daerah perkotaan hingga daerah terpencil.

Sebagai landasan infrastruktur modern, menara kisi-kisi baja sudut 4 kaki menggabungkan daya tahan, keserbagunaan, dan kepraktisan untuk memenuhi tuntutan sektor komunikasi, energi, dan pengawasan yang terus meningkat. Desainnya yang matang dan kinerja yang andal menjadikannya pilihan utama untuk proyek di seluruh dunia.

Deskripsi Produk

Detail Kemasan:Menara telekomunikasi akan dibundel dengan tali pengikat galvanis sesuai dengan persyaratan klien.

Pengiriman:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin

Anggota menara:Satu menara baja dipisahkan menjadi beberapa bundel.

Baut: Kantong Pacrum.lon atau baja

Kami berspesialisasi dalam merancang dan memproduksi menara baja yang disesuaikan untuk aplikasi telekomunikasi, pemantauan, pengamatan, dan keamanan.Di bawah ini adalah informasi produk terperinci:

Apa struktur kisi-kisi menara baja sudut 4 kaki?

Struktur kisi-kisi menara baja sudut 4 kaki adalah kerangka seperti rangka yang saling bersilangan yang menghubungkan empat kaki baja sudut vertikal menara. Terdiri dari anggota baja yang saling terhubung (biasanya baja sudut atau batang kisi), ia membentuk pola seperti jaring yang mendistribusikan beban—termasuk berat menara itu sendiri, berat peralatan, angin, gaya seismik, dan beban es—secara merata ke keempat kaki. Struktur ini terintegrasi di seluruh ketinggian menara, melengkapi desain menara yang meruncing (lebih lebar di dasar, lebih sempit di puncak) untuk meningkatkan integritas struktural dan stabilitas. Konfigurasi kisi-kisi menyeimbangkan kekuatan tinggi dengan kinerja ringan, meminimalkan penggunaan material sambil memaksimalkan kapasitas penahan beban dan ketahanan terhadap kondisi lingkungan ekstrem. Ini juga memfasilitasi aliran udara, mengurangi hambatan angin dan lebih meningkatkan stabilitas keseluruhan menara.

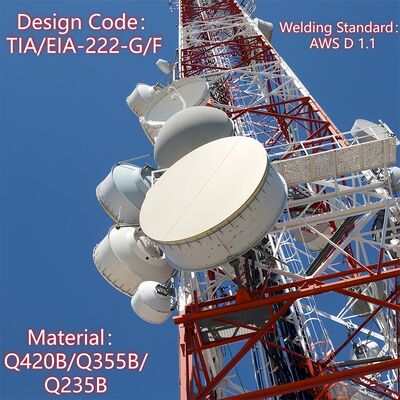

Bagaimana cara memasang piringan MW pada menara baja sudut 4 kaki?​

Pemasangan piringan gelombang mikro (MW) pada menara baja sudut 4 kaki mengikuti proses sistematis yang mematuhi keselamatan:

1. Persiapan Pra-pemasangan: Verifikasi kapasitas penahan beban menara untuk memastikan menara dapat menopang berat piringan MW (termasuk piringan, braket pemasangan, dan perangkat keras terkait). Periksa apakah desain menara mematuhi standar yang relevan (misalnya, TIA/EIA-222-G/F) untuk pemasangan peralatan.
2. Pemasangan Braket: Pasang braket antena/gelombang mikro khusus (disediakan bersama menara atau dibuat khusus) ke titik pemasangan yang telah ditentukan pada badan menara atau platform peralatan. Braket ini diamankan menggunakan baut berkekuatan tinggi (sesuai dengan ISO 898 grade 6.8/8.8) untuk memastikan sambungan yang kokoh ke struktur kisi-kisi atau kaki menara.
3. Pengangkatan dan Penentuan Posisi Piringan: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat piringan MW ke ketinggian target (biasanya di bagian atas menara atau platform peralatan khusus). Pastikan piringan sejajar dengan jalur komunikasi titik-ke-titik yang dituju (sesuaikan untuk azimut dan elevasi sesuai kebutuhan).
4. Mengamankan Piringan: Pasang piringan MW ke braket yang telah dipasang menggunakan perangkat keras yang kompatibel, kencangkan baut ke torsi yang ditentukan dengan alat terkalibrasi. Pastikan piringan rata dan stabil, tanpa goyangan atau gerakan.
5. Perutean dan Integrasi Kabel: Rutekan kabel sinyal piringan melalui baki kabel terintegrasi menara untuk melindunginya dari kerusakan lingkungan. Sambungkan kabel ke peralatan yang sesuai (misalnya, pemancar/penerima) di dasar menara atau platform perantara, pastikan isolasi dan kedap air yang tepat.
6. Inspeksi Akhir: Lakukan pemeriksaan visual untuk memastikan piringan terpasang dengan aman, braket utuh, dan kabel tertata dengan baik. Uji transmisi sinyal piringan untuk memverifikasi keselarasan dan fungsionalitas, mematuhi protokol keselamatan di seluruh proses.

Apa struktur utama menara baja sudut 4 kaki?

Struktur utama menara baja sudut 4 kaki adalah kerangka yang berdiri sendiri yang dirancang untuk stabilitas dan penahan beban, terdiri dari tiga komponen inti:

• Empat Kaki Baja Sudut Vertikal: Elemen penahan beban utama, terbuat dari baja struktural berkualitas tinggi (misalnya, Q235B, Q345B, Q420; sesuai dengan ASTM A36/A572) dan disusun dalam konfigurasi dasar persegi. Kaki-kaki ini mentransfer total berat menara (termasuk peralatan dan beban lingkungan) ke pondasi.
• Sambungan Rangka Kisi: Anggota baja bersilangan (baja sudut atau batang kisi) yang menghubungkan keempat kaki secara horizontal dan diagonal. Sistem rangka ini mendistribusikan beban secara merata ke seluruh struktur, meningkatkan kekakuan, dan menahan gaya lateral (angin, aktivitas seismik), membentuk pola kisi khas menara.
• Desain Bingkai Meruncing: Menara menyempit secara bertahap dari dasar ke puncak (lebih lebar di bawah, lebih sempit di atas), mengoptimalkan integritas struktural dengan memusatkan material di mana beban paling berat (di dasar) dan mengurangi hambatan angin di ketinggian yang lebih tinggi.

Elemen struktural tambahan (misalnya, platform peralatan, tangga panjat, dan baki kabel) diintegrasikan ke dalam kerangka utama untuk mendukung fungsionalitas praktis, tetapi empat kaki vertikal dan sambungan rangka kisi membentuk tulang punggung struktural menara.

Platform, tangga menara baja sudut 4 kaki

A. Platform

• Tujuan: Berfungsi sebagai ruang kerja yang ditinggikan dan stabil untuk memasang, memelihara, atau memeriksa peralatan (misalnya, piringan MW, antena 5G, perangkat pengawasan) dan komponen menara. Ini juga menyediakan tempat istirahat yang aman bagi pekerja saat memanjat.
• Fitur Desain: Biasanya terbuat dari baja galvanis (sesuai dengan ASTM A123/ISO 1461 untuk ketahanan korosi) dan terintegrasi ke dalam struktur kisi menara pada ketinggian yang ditentukan. Platform dapat mencakup pagar pengaman, permukaan anti-selip, dan lubang akses untuk memastikan keselamatan pekerja. Platform ini direkayasa untuk menopang berat pekerja, alat, dan peralatan, sesuai dengan kapasitas penahan beban keseluruhan menara.
• Kustomisasi: Dapat ditambahkan pada berbagai ketinggian berdasarkan kebutuhan proyek (misalnya, dekat titik pemasangan antena atau di tengah menara untuk pemeliharaan).

B. Tangga

• Tujuan: Sistem akses keselamatan khusus yang memungkinkan pekerja memanjat menara untuk mencapai platform, peralatan, atau bagian atas untuk pemasangan, inspeksi, atau perbaikan.
• Fitur Desain: Dibangun dari baja galvanis untuk daya tahan dan ketahanan korosi, dengan anak tangga yang berjarak merata (sesuai standar keselamatan industri) untuk memanjat yang nyaman. Fitur keselamatan utama meliputi pegangan tangan, sistem penahan jatuh (misalnya, panduan kabel untuk harness), dan terkadang penutup sangkar untuk mencegah jatuh. Tangga dipasang secara vertikal ke kaki menara atau rangka kisi, memastikan jalur yang aman dan stabil.
• Kepatuhan: Dirancang sesuai dengan peraturan keselamatan dan standar industri (misalnya, TIA/EIA-222-G/F), memprioritaskan perlindungan pekerja selama akses vertikal.

Bersama-sama, platform dan tangga meningkatkan kegunaan menara dengan memungkinkan akses yang aman dan efisien ke peralatan dan komponen ketinggian tinggi, mendukung operasi dan pemeliharaan yang berkelanjutan.

​

Pengujian menara baja sudut galvanis

Galvanisasi adalah perlakuan permukaan yang vital untuk menara kisi baja sudut 4 kaki, memberikan ketahanan korosi jangka panjang untuk menahan kondisi luar ruangan yang keras dan memperpanjang masa pakai menara melebihi 20 tahun. Di bawah ini adalah gambaran umum pengujian galvanisasinya:

1. Tujuan Pengujian Inti

• Memastikan ketebalan lapisan yang cukup untuk perlindungan korosi yang tahan lama.
• Memverifikasi keseragaman lapisan seng dan daya rekat yang kuat (mencegah pengelupasan/pecah).
• Memeriksa tidak adanya cacat kritis (misalnya, baja telanjang, retakan, lubang).
• Mematuhi standar internasional (ASTM A123, ISO 1461).

2. Metode Pengujian Utama (Dilakukan pasca-pabrik dan pasca-pemasangan)

• Ketebalan Lapisan: Gunakan pengukur ketebalan magnetik (non-destruktif) atau mikrometer (hanya sampel destruktif); minimum 85–120 μm (lebih tebal untuk lingkungan yang keras).
• Daya Rekat: Uji bengkok (180°), uji palu, atau uji goresan silang pisau—tidak ada pelepasan lapisan yang diizinkan.
• Inspeksi Visual: Periksa baja telanjang, retakan, penumpukan seng yang tidak merata, atau kontaminasi; ketidakberaturan kecil dapat diterima jika tidak berdampak.
• Ketahanan Korosi: Uji semprot garam (ASTM B117/ISO 9227) selama 100–500 jam (tahan karat merah); paparan lapangan jangka panjang opsional.
• Analisis Kimia Opsional: AAS/XRF untuk mengkonfirmasi kemurnian seng ≥98% dan mendeteksi kotoran.

3. Standar Kepatuhan

Patuhi ASTM (A123, B117, A572), ISO (1461, 9227, 898), kode desain menara (TIA/EIA-222-G/F), dan peraturan setempat.

4. Pemeriksaan Titik Pasca-Pemasangan

• Ukur kembali ketebalan di sambungan kritis.
• Periksa kerusakan (goresan, penyok) dan perbaiki dengan cat kaya seng jika perlu.
• Verifikasi integritas lapisan pada lubang baut dan area aus tinggi.

Pengujian ini memastikan keandalan lapisan galvanis, mendukung kinerja menara dalam aplikasi infrastruktur.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Kemasan & Pengiriman

Sertifikat

​Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Jenis produk yang disesuaikan & keunggulan

Menara Mandiri 
Menara mandiri biasanya adalah menara 3 kaki atau 4 kaki, dan bahannya adalah pipa baja atau baja sudut. Untuk sambungannya, menara tubular dihubungkan dengan flensa, dan menara baja sudut dihubungkan dengan mur dan baut. 
Fitur: 
1. Koefisien beban angin kecil, ketahanan angin kuat. 
2. Hemat sumber daya lahan, lokasi nyaman. 
Transportasi dan pemasangan yang nyaman. 

Menara Pipa Baja
Menara tabung mengacu pada struktur baja bertingkat tinggi yang berdiri sendiri dengan kolom menara yang terbuat dari pipa baja dan bagian badan menara berbentuk segitiga. Karakteristik utamanya adalah ketiga kolom menara tabung terbuat dari pipa baja dan bagian badan menara berbentuk segitiga, yang merupakan struktur baja bertingkat tinggi yang berbeda dari baja sudut.

Menara Monopole

Menara monopole, adalah jenis yang umum digunakan, dengan penampilan indah, mencakup area kecil 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi. Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut berkekuatan tinggi atau tumpang tindih (sambungan slip). Memiliki karakteristik pemasangan yang mudah dan dapat beradaptasi dengan berbagai lokasi lapangan yang rumit.

Menara Bertali 
Menara bertali memiliki penampilan baru, dan karakteristik terbesarnya adalah diperkuat dengan menggunakan kawat baja bertali. Menara bertali adalah jenis menara komunikasi yang umum, ekonomis dan praktis. Lebih ringan dan lebih murah daripada yang lain. Sangat cocok untuk wilayah geografis yang luas. 

Menara Pengawas
Menara pengawas adalah bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitar dan memainkan peran penting di berbagai bidang. Desainnya menekankan harmoni dan kesatuan dengan lingkungan alam, dan gaya arsitekturnya biasanya terkoordinasi dengan lingkungan sekitar. Menara pengamatan biasanya terdiri dari badan menara, platform, menara, dan tangga, dengan struktur yang ringkas dan tahan lama.

Menara Pohon Kamuflase
Menara Pohon Kamuflase juga merupakan sejenis pohon buatan dari menara pohon Bionik, di dasar seperti yang asli, ditambah desain yang cermat, ketika ditempatkan di antara pohon-pohon asli di area wisata, taman, dan alun-alun, itu akan menjadi bagian dari alam. 
Fitur: 
1. Struktur indah dan penampilan cantik. 
2. Stabilitas struktural yang kuat dan masa kerja yang panjang. 
3. Cakupan area kecil dan efek ekonomi yang besar.

Layanan Kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan solusi yang paling optimal dan menara komunikasi terbaik kepada pelanggan. Banyak produk telah diekspor ke AS, Eropa, dan 55 negara lainnya.
Kami berspesialisasi dalam merancang dan memproduksi menara baja sudut, menara baja tabung, menara monopole, menara pohon pinus, menara bertali, dan menara pengawas. Departemen kami meliputi desain, R&D, inspeksi, laboratorium, QC, galvanisasi, dan departemen menara baja. Bahan baku kami berasal dari pabrik baja terkenal di Tiongkok: HBIS Group, Baowu Steel Group, Shougang Group.
​

Jika Anda membutuhkannya, kami akan menyambut Anda 24 jam sehari!
