Transmisi Sinyal Menara Sel Seluler Radio Komunikasi Baja Sudut 4 Kaki untuk Telekomunikasi

Menara Komunikasi Baja Bersudut 4 Kaki untuk Telekomunikasi

JIAYAO | Mitra Menara Komunikasi Global Terpercaya Anda
Sebagai produsen profesional yang berfokus pada menara komunikasi baja, JIAYAO membawa lebih dari 20 tahun pengalaman manufaktur dan ekspor untuk setiap proyek infrastruktur telekomunikasi. Kami mengirimkan lebih dari 1.000 menara jadi ke pasar global setiap tahun, dengan volume ekspor tahunan mencapai 10 juta dolar AS. Hingga saat ini, solusi menara kami telah berhasil diterapkan di 55 negara di Asia Tenggara, Timur Tengah, Amerika Latin, Afrika, dan sekitarnya.
Kami menyediakan layanan kustomisasi OEM/ODM penuh untuk memenuhi semua permintaan proyek spesifik Anda. Mulai dari menara kisi seluler 5G standar, tiang tunggal, dan tiang pancang, hingga menara khusus aplikasi yang dibangun untuk lokasi pertambangan, ladang angin, dan skenario cuaca ekstrem, kami dapat menyesuaikan solusi optimal untuk kebutuhan Anda.
Didukung oleh kontrol kualitas yang ketat, kemampuan pengiriman global yang matang, dan dukungan teknis penuh, kami telah menjadi mitra tepercaya bagi operator telekomunikasi, kontraktor EPC, dan integrator proyek di seluruh dunia.

Gulir ke bawah untuk melihat spesifikasi produk terperinci, studi kasus proyek, dan solusi kustom.  ↓↓↓

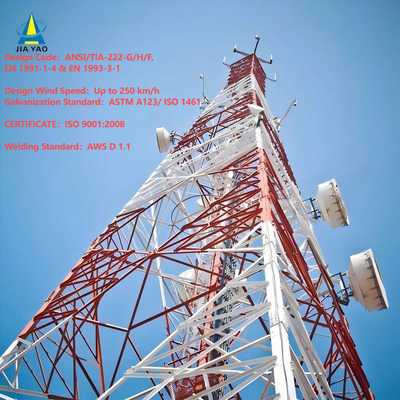

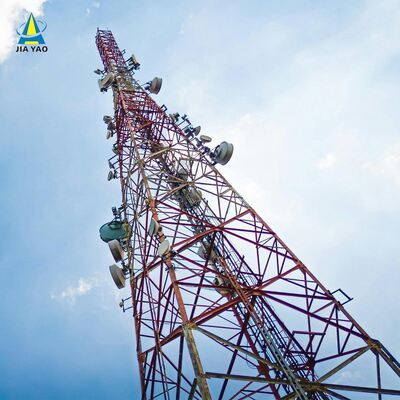

Menara kisi baja bersudut 4 kaki adalah struktur baja mandiri berkekuatan tinggi yang dirancang untuk mendukung infrastruktur kritis. Ditandai dengan bingkai berkaki empat bersudut persegi dan sambungan kisi bersilangan, menara ini berfungsi sebagai tulang punggung yang andal untuk komunikasi, transmisi daya, dan aplikasi industri lainnya di seluruh dunia. Berbeda dengan menara pancang yang mengandalkan kabel eksternal untuk stabilitas, desain mandiri ini berdiri sendiri, membuatnya dapat beradaptasi dengan berbagai lingkungan dari daerah perkotaan hingga daerah terpencil.

Sebagai landasan infrastruktur modern, menara kisi baja bersudut 4 kaki menggabungkan daya tahan, keserbagunaan, dan kepraktisan untuk memenuhi tuntutan yang terus meningkat dari sektor komunikasi, energi, dan pengawasan. Desainnya yang matang dan kinerja yang andal menjadikannya pilihan utama untuk proyek di seluruh dunia.

Deskripsi Produk

Detail Kemasan: Menara telekomunikasi akan dibundel dengan tali pengikat galvanis sesuai kebutuhan klien.

Pengiriman:Dikirim dalam 20 hari setelah pembayaran dari pelabuhan Tianjin

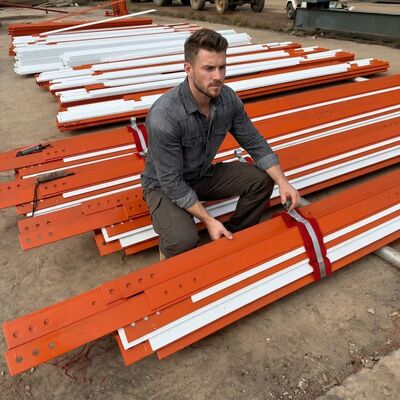

Anggota menara: Satu menara baja dipisahkan menjadi beberapa bundel.

Baut: Kantong atau baja Pacrum.lon

Kami berspesialisasi dalam merancang dan memproduksi menara baja khusus untuk aplikasi telekomunikasi, pemantauan, observasi, dan keamanan. Di bawah ini adalah informasi produk terperinci:

Apa struktur kisi menara baja bersudut 4 kaki?

Struktur kisi menara baja bersudut 4 kaki adalah kerangka seperti rangka yang saling bersilangan yang menghubungkan empat kaki baja bersudut vertikal menara. Terdiri dari anggota baja yang saling terhubung (biasanya baja bersudut atau batang kisi), menara ini membentuk pola seperti jaring yang mendistribusikan beban—termasuk berat menara itu sendiri, berat peralatan, angin, gaya seismik, dan beban es—secara merata ke keempat kaki. Struktur ini terintegrasi di seluruh ketinggian menara, melengkapi desain menara yang meruncing (lebih lebar di dasar, lebih sempit di puncak) untuk meningkatkan integritas struktural dan stabilitas. Konfigurasi kisi menyeimbangkan kekuatan tinggi dengan kinerja ringan, meminimalkan penggunaan material sambil memaksimalkan kapasitas penahan beban dan ketahanan terhadap kondisi lingkungan ekstrem. Ini juga memfasilitasi aliran udara, mengurangi hambatan angin dan lebih meningkatkan stabilitas keseluruhan menara.

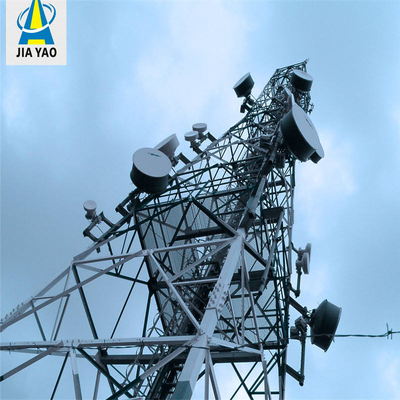

Bagaimana cara memasang piringan MW pada menara baja bersudut 4 kaki?​

Memasang piringan gelombang mikro (MW) pada menara baja bersudut 4 kaki mengikuti proses yang sistematis dan sesuai dengan keselamatan:

1. Persiapan Pra-pemasangan: Verifikasi kapasitas penahan beban menara untuk memastikan menara dapat menopang berat piringan MW (termasuk piringan, braket pemasangan, dan perangkat keras terkait). Periksa apakah desain menara mematuhi standar yang relevan (misalnya, TIA/EIA-222-G/F) untuk pemasangan peralatan.
2. Pemasangan Braket: Pasang braket antena/gelombang mikro khusus (disediakan bersama menara atau dibuat khusus) ke titik pemasangan yang telah ditentukan pada badan menara atau platform peralatan. Braket ini diamankan menggunakan baut berkekuatan tinggi (sesuai dengan ISO 898 grade 6.8/8.8) untuk memastikan sambungan yang kokoh ke struktur kisi atau kaki menara.
3. Pengangkatan dan Penentuan Posisi Piringan: Gunakan derek atau peralatan pengangkat khusus untuk mengangkat piringan MW ke ketinggian target (biasanya di bagian atas menara atau platform peralatan khusus). Pastikan piringan sejajar dengan jalur komunikasi titik-ke-titik yang dituju (sesuaikan untuk azimut dan elevasi sesuai kebutuhan).
4. Mengamankan Piringan: Pasang piringan MW ke braket yang telah dipasang sebelumnya menggunakan perangkat keras yang kompatibel, kencangkan baut ke torsi yang ditentukan dengan alat terkalibrasi. Pastikan piringan rata dan stabil, tanpa goyangan atau gerakan.
5. Perutean dan Integrasi Kabel: Rutekan kabel sinyal piringan melalui saluran kabel terintegrasi menara untuk melindunginya dari kerusakan lingkungan. Sambungkan kabel ke peralatan yang sesuai (misalnya, pemancar/penerima) di dasar menara atau platform perantara, pastikan isolasi dan kedap air yang tepat.
6. Inspeksi Akhir: Lakukan pemeriksaan visual untuk memastikan piringan terpasang dengan aman, braket utuh, dan kabel tertata dengan baik. Uji transmisi sinyal piringan untuk memverifikasi keselarasan dan fungsionalitas, mematuhi protokol keselamatan di seluruh proses.

Apa struktur utama menara baja bersudut 4 kaki?

Struktur utama menara baja bersudut 4 kaki adalah kerangka mandiri yang dirancang untuk stabilitas dan penahan beban, terdiri dari tiga komponen inti:

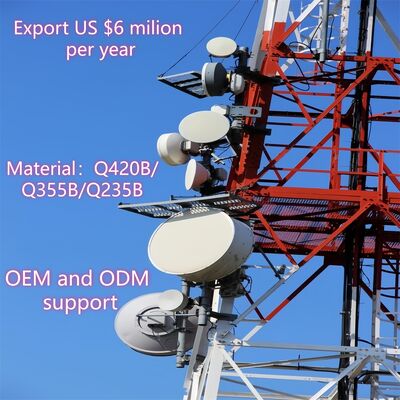

• Empat Kaki Baja Bersudut Vertikal: Elemen penahan beban utama, terbuat dari baja struktural berkualitas tinggi (misalnya, Q235B, Q345B, Q420; sesuai dengan ASTM A36/A572) dan disusun dalam konfigurasi dasar persegi. Kaki-kaki ini mentransfer total berat menara (termasuk beban peralatan dan lingkungan) ke fondasi.
• Sambungan Rangka Kisi: Anggota baja bersilangan (baja bersudut atau batang kisi) yang menghubungkan keempat kaki secara horizontal dan diagonal. Sistem rangka ini mendistribusikan beban secara merata ke seluruh struktur, meningkatkan kekakuan, dan menahan gaya lateral (angin, aktivitas seismik), membentuk pola kisi khas menara.
• Desain Bingkai Meruncing: Menara menyempit secara bertahap dari dasar ke puncak (lebih lebar di bagian bawah, lebih sempit di bagian atas), mengoptimalkan integritas struktural dengan memusatkan material di mana beban paling berat (di dasar) dan mengurangi hambatan angin di ketinggian yang lebih tinggi.

Elemen struktural tambahan (misalnya, platform peralatan, tangga panjat, dan saluran kabel) diintegrasikan ke dalam kerangka utama untuk mendukung fungsionalitas praktis, tetapi empat kaki vertikal dan sambungan rangka kisi membentuk tulang punggung struktural menara.

Platform, tangga menara baja bersudut 4 kaki

A. Platform

• Tujuan: Berfungsi sebagai ruang kerja yang ditinggikan dan stabil untuk memasang, memelihara, atau memeriksa peralatan (misalnya, piringan MW, antena 5G, perangkat pengawasan) dan komponen menara. Ini juga menyediakan tempat istirahat yang aman bagi pekerja selama memanjat.
• Fitur Desain: Biasanya terbuat dari baja galvanis (sesuai dengan ASTM A123/ISO 1461 untuk ketahanan korosi) dan terintegrasi ke dalam struktur kisi menara pada ketinggian yang ditentukan. Platform dapat mencakup pagar pengaman, permukaan anti-selip, dan lubang akses untuk memastikan keselamatan pekerja. Platform ini direkayasa untuk menopang berat pekerja, alat, dan peralatan, sesuai dengan kapasitas penahan beban keseluruhan menara.
• Kustomisasi: Dapat ditambahkan pada beberapa ketinggian berdasarkan kebutuhan proyek (misalnya, di dekat titik pemasangan antena atau di tengah menara untuk pemeliharaan).

B. Tangga

• Tujuan: Sistem akses keselamatan khusus yang memungkinkan pekerja memanjat menara untuk mencapai platform, peralatan, atau bagian atas untuk pemasangan, inspeksi, atau perbaikan.
• Fitur Desain: Dibangun dari baja galvanis untuk daya tahan dan ketahanan korosi, dengan anak tangga yang berjarak merata (sesuai standar keselamatan industri) untuk memanjat yang nyaman. Fitur keselamatan utama meliputi pegangan tangan, sistem penahan jatuh (misalnya, pemandu kabel untuk tali pengaman), dan terkadang penutup sangkar untuk mencegah jatuh. Tangga dipasang secara vertikal ke kaki menara atau rangka kisi, memastikan jalur yang aman dan stabil.
• Kepatuhan: Dirancang sesuai dengan peraturan keselamatan dan standar industri (misalnya, TIA/EIA-222-G/F), memprioritaskan perlindungan pekerja selama akses vertikal.

Bersama-sama, platform dan tangga meningkatkan kegunaan menara dengan memungkinkan akses yang aman dan efisien ke peralatan dan komponen ketinggian tinggi, mendukung operasi dan pemeliharaan yang berkelanjutan.

​

Pengujian menara baja bersudut galvanis

Galvanisasi adalah perlakuan permukaan yang vital untuk menara kisi baja bersudut 4 kaki, memberikan ketahanan korosi jangka panjang untuk menahan kondisi luar ruangan yang keras dan memperpanjang masa pakai menara lebih dari 20 tahun. Di bawah ini adalah gambaran umum pengujian galvanisasinya:

1. Tujuan Pengujian Inti

• Memastikan ketebalan lapisan yang cukup untuk perlindungan korosi yang tahan lama.
• Memverifikasi keseragaman lapisan seng dan daya rekat yang kuat (mencegah pengelupasan/pecah).
• Memeriksa tidak adanya cacat kritis (misalnya, baja telanjang, retakan, lubang).
• Mematuhi standar internasional (ASTM A123, ISO 1461).

2. Metode Pengujian Utama (Dilakukan pasca-pabrik dan pasca-pemasangan)

• Ketebalan Lapisan: Gunakan pengukur ketebalan magnetik (non-destruktif) atau mikrometer (hanya sampel destruktif); minimum 85–120 μm (lebih tebal untuk lingkungan yang keras).
• Daya Rekat: Uji lentur (180°), uji palu, atau uji goresan silang pisau—tidak ada pelepasan lapisan yang diizinkan.
• Inspeksi Visual: Periksa baja telanjang, retakan, penumpukan seng yang tidak merata, atau kontaminasi; ketidaksempurnaan kecil dapat diterima jika tidak berdampak.
• Ketahanan Korosi: Uji semprot garam (ASTM B117/ISO 9227) selama 100–500 jam (tahan karat merah); paparan lapangan jangka panjang opsional.
• Analisis Kimia Opsional: AAS/XRF untuk mengkonfirmasi kemurnian seng ≥98% dan mendeteksi kotoran.

3. Standar Kepatuhan

Patuhi ASTM (A123, B117, A572), ISO (1461, 9227, 898), kode desain menara (TIA/EIA-222-G/F), dan peraturan setempat.

4. Pemeriksaan Titik Pasca-Pemasangan

• Ukur kembali ketebalan di sambungan kritis.
• Periksa kerusakan (goresan, penyok) dan perbaiki dengan cat kaya seng jika perlu.
• Verifikasi integritas lapisan pada lubang baut dan area aus tinggi.

Pengujian ini memastikan keandalan lapisan galvanis, mendukung kinerja menara dalam aplikasi infrastruktur.

Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Kemasan & Pengiriman

Sertifikat

​Silakan Klik Di Sini Untuk Informasi Lebih Lanjut!!!!!!

Jenis produk kustom & keunggulan

Menara Mandiri Menara pancang memiliki penampilan baru, dan karakteristik terbesarnya adalah diperkuat dengan menggunakan kawat baja pancang. Menara pancang adalah jenis menara komunikasi yang umum yang ekonomis dan praktis. Lebih ringan dan lebih murah daripada yang lain. Sangat cocok untuk area geografis yang luas. 
Menara mandiri biasanya adalah menara 3 kaki atau 4 kaki, dan bahannya adalah pipa baja atau baja bersudut. Untuk sambungannya, menara tubular dihubungkan dengan flensa, dan menara baja bersudut dihubungkan dengan mur dan baut. 
1. Struktur indah dan penampilan cantik. 
1. Koefisien beban angin kecil, ketahanan angin kuat. 
2. Hemat sumber daya lahan, lokasi nyaman. 
Transportasi dan pemasangan yang nyaman.

Menara Pipa Baja
Menara tabung mengacu pada struktur baja bertingkat tinggi mandiri dengan kolom menara yang terbuat dari pipa baja dan bagian badan menara berbentuk segitiga. Karakteristik utamanya adalah ketiga kolom menara tabung terbuat dari pipa baja dan bagian badan menara berbentuk segitiga, yang merupakan struktur baja bertingkat tinggi yang berbeda dari baja bersudut.

Menara Tiang Tunggal

Menara tiang tunggal, adalah jenis yang umum digunakan, dengan penampilan indah, mencakup area kecil 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi. Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut berkekuatan tinggi atau tumpang tindih (sambungan slip). Menara Pancang

  Menara pancang memiliki penampilan baru, dan karakteristik terbesarnya adalah diperkuat dengan menggunakan kawat baja pancang. Menara pancang adalah jenis menara komunikasi yang umum yang ekonomis dan praktis. Lebih ringan dan lebih murah daripada yang lain. Sangat cocok untuk area geografis yang luas. 
Menara Pengawas

Menara pengawas adalah bangunan multifungsi yang terutama digunakan untuk mengamati lingkungan sekitar dan memainkan peran penting di berbagai bidang. Desainnya menekankan keselarasan dan kesatuan dengan lingkungan alam, dan gaya arsitekturnya biasanya terkoordinasi dengan lingkungan sekitar. Menara observasi biasanya terdiri dari badan menara, platform, menara, dan tangga, dengan struktur yang ringkas dan tahan lama.
Menara Pohon Kamuflase

Menara Pohon Kamuflase juga merupakan sejenis pohon buatan dari menara pohon Bionik, di dasar seperti yang asli, ditambah desain yang cermat, ketika ditempatkan di antara pohon-pohon asli di area wisata, taman, dan alun-alun, menara ini akan menjadi bagian dari alam. 
Fitur: 
1. Struktur indah dan penampilan cantik. 
2. Stabilitas struktural yang kuat dan masa kerja yang panjang. 
3. Cakupan area kecil dan efek ekonomi yang besar.
Layanan Kami

JIAYAO CO., LTD. adalah produsen menara telekomunikasi profesional dan disetujui oleh ISO9001. Kami berkomitmen untuk menyediakan solusi yang paling optimal dan menara komunikasi terbaik kepada pelanggan. Banyak produk telah diekspor ke AS, Eropa, dan 55 negara berbeda lainnya.

Kami berspesialisasi dalam merancang dan memproduksi menara baja bersudut, menara baja tabung, menara tiang tunggal, menara pohon pinus, menara pancang, dan menara pengawas. Departemen kami meliputi desain, R&D, inspeksi, laboratorium, QC, galvanisasi, dan departemen menara baja. Bahan baku kami berasal dari pabrik baja terkenal di Tiongkok: HBIS Group, Baowu Steel Group, Shougang Group.
​
Jika Anda membutuhkannya, kami akan menyambut Anda 24 jam sehari!
